Подключение оборудования
Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)
Для использования данной настройки требуется выбрать ZONE 2 в
Настройка акустической системы
(
стр. 87
).

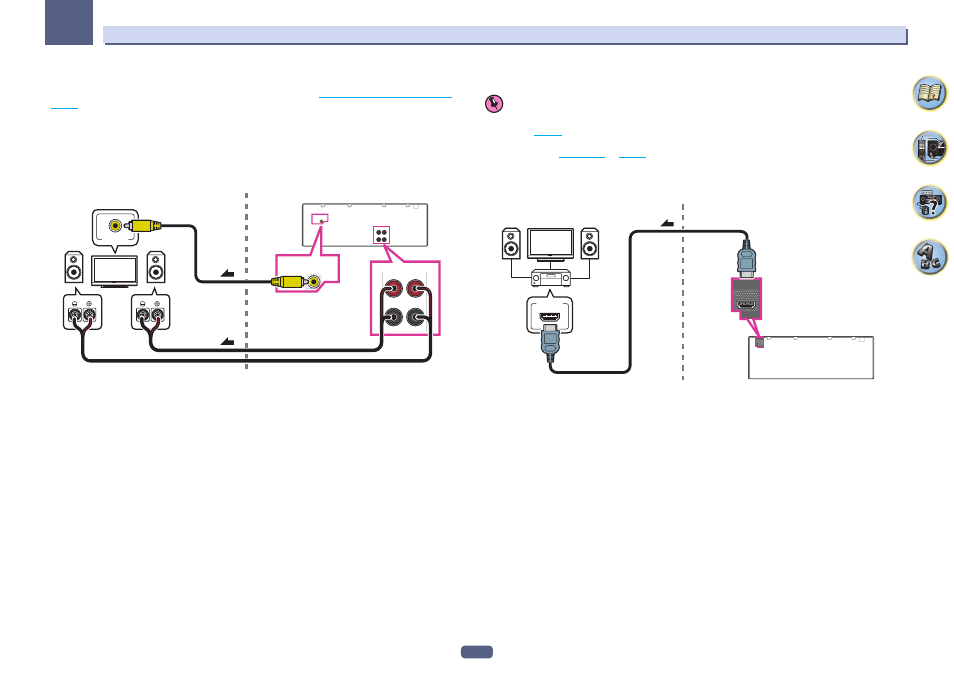

1 Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания.
Требуется пара громкоговорителей, подключенных к терминалам заднего громкоговорителя объемного
звучания, как показано ниже.
2
Только VSX-1123: Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT
на данном ресивере.
SURROUND BACK / ZONE 2
R
L(Single)
ZONE 2
OUT
VIDEO
SURROUND BACK / ZONE 2
R
L
(Single)
ZONE 2
OUT
VIDEO
R
L
VIDEO IN
2
1
Только
VSX-1123
Под-зона (
ZONE 2)
Основная зона
Настройка MULTI-ZONE с использованием терминала HDMI (HDZONE)
Важное предупреждение
!
Настройки должны быть изменены в ZONE Setup для того, чтобы можно было использовать функцию
HDZONE
(
стр. 92
).
!
Для использования функций HDZONE установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см.
HDMI Setup
на
стр. 60
.
%
Подключите отдельный ресивер к терминалу HDMI OUT 2 (HDZONE) на данном
ресивере.
Подключите громкоговорители и телевизор к ресиверу в HDZONE как показано на рисунке ниже.
OUT 2
(HDZONE)
SELECTABLE
OUT 2
(HDZONE)
SELECTABLE
HDMI IN
Под-зона (
HDZONE)
Основная зона
