27
03
Подключение оборудования

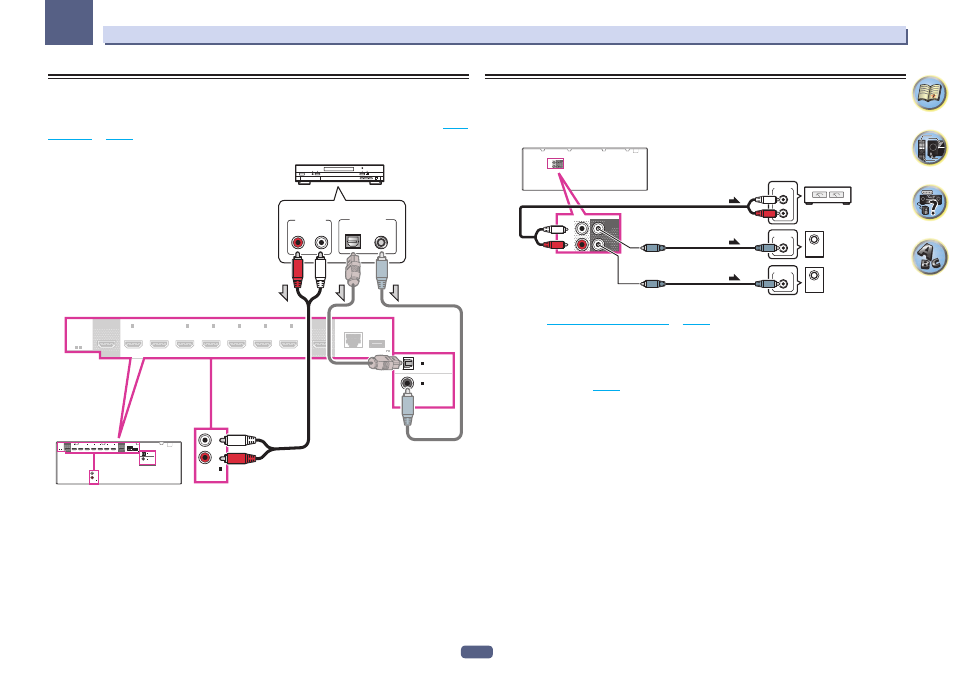

Подключение других аудиокомпонентов
Данный ресивер оборудован цифровыми и аналоговыми входами, позволяющими подключить аудио-
компоненты для воспроизведения.
При настройке ресивера потребуется указать, к какому его входу подключен компонент (см. также
Меню
Input Setup
на
стр. 37
).
ASSIGNABLE
ANALOG IN
(CD)
HDMI
IN
1
IN (TV)
1
IN (DVD)
1
-
1 7
(DVD)
IN
2
(SAT/CBL)
IN
3
IN
4
IN
6
IN
7
(DVR/BDR)
(CONTROL)
ASSIGNABLE
BD IN
OUT 1
OUT 2
(HDZONE)
SELECTABLE
LAN (10/100)
(
OUTPUT 5 V
0.6 A MAX)
DC OUTPUT
for WIRELESS LAN
ASSIGNABLE
ASSIGNABLE
OPTICAL
COAXIAL
L
R
IN
1
HDMI
IN
1
IN (TV)
1
IN (DVD)
1
-
1 7
(DVD)
IN
2
(SAT/CBL)
IN
3
IN
4
IN
6
IN
7
(DVR/BDR)
(CONTROL)
ASSIGNABLE
BD IN
OUT 1
OUT 2
(HDZONE)
SELECTABLE
LAN
(10/100)
(
OUTPUT 5 V
0.6 A MAX
)
DC OUTPUT
for WIRELESS LAN
ASSIGNABLE
ASSIGNABLE
OPTICAL
COAXIAL
L
R
IN
1
ANALOG IN
(CD)
ASSIGNABLE
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
Выберите один
Проигрыватель CD, др.
!
Если на проигрывателе имеются выходы линейного уровня (например, он оборудован встроенным
предварительным усилителем с фонокорректором), подключите его к входам ANALOG IN 1 (CD).
Подключение дополнительных усилителей
Мощности данного ресивера более, чем достаточно для любого домашнего применения, но имеется
возможность подключения дополнительных усилителей к каналу низкочастотного громкоговорителя
системы при помощи выходов предварительного усилителя. На VSX-1123 усилитель также можно доба-
вить к переднему каналу. Для добавления усилителей выполните подключение как описано ниже.
SUB
WOOFER
FRONT
1
2
PRE OUT
L
R
SUB
WOOFER
FRONT
1
2
PRE OUT
L
R
R
L
ANALOG
INPUT
Усилитель
переднего канала
ANALOG
INPUT
Активный
низкочастотный
громкоговоритель 1
ANALOG
INPUT
Активный
низкочастотный
громкоговоритель 2
Только VSX-1123
!
Если низкочастотный громкоговоритель не используется, установите настройку передних громкогово-
рителей (см.
Настройка громкоговорителей
на
стр. 84
) на LARGE.
!
При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-
ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
!
Чтобы было слышно звучание только от предварительных выходов переключите терминалы громко-
говорителей на SP: OFF (
стр. 68
) или просто отсоедините все громкоговорители, подключенные непо-
средственно к ресиверу.
