Инструкция по эксплуатации Pioneer VSX-1123-K
Страница 23
23
03
Подключение оборудования
Подключение телевизора и компонентов воспроизведения

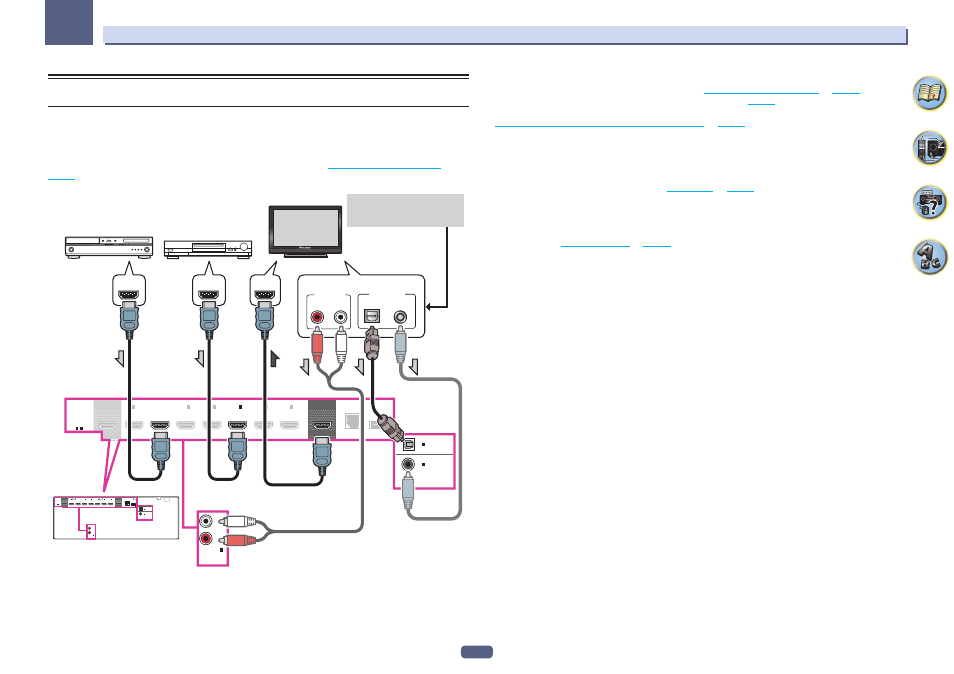

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc дисков
(BD), др.), его можно подключить к данному ресиверу с помощью отдельно продающегося кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control через HDMI, можно
будет воспользоваться удобствами функции Control через HDMI (см.
Функция Control через HDMI
на
стр. 59
).
HDMI
IN
1
IN (TV)
1
IN (DVD)
1
-
1 7
(DVD)
IN
2
(SAT/CBL)
IN
3
IN
4
IN
6
IN
7
(DVR/BDR)
(CONTROL)
ASSIGNABLE
BD IN
OUT 1
OUT 2
(HDZONE)
SELECTABLE
LAN (10/100)
(
OUTPUT 5 V
0.6 A MAX)
DC OUTPUT
for WIRELESS LAN
ASSIGNABLE
ASSIGNABLE
OPTICAL
COAXIAL
L
R
IN
1
ANALOG IN
(CD)
ASSIGNABLE
HDMI
IN
1
IN (TV)
1
IN (DVD)
1
-
1 7
(DVD)
IN
2
(SAT/CBL)
IN
3
IN
4
IN
6
IN
7
(DVR/BDR)
(CONTROL)
ASSIGNABLE
BD IN
OUT 1
OUT 2
(HDZONE)
SELECTABLE
LAN
(10/100)
(
OUTPUT 5 V
0.6 A MAX
)
DC OUTPUT
for WIRELESS LAN
ASSIGNABLE
ASSIGNABLE
OPTICAL
COAXIAL
L
R
IN
1
ANALOG IN
(CD)
ASSIGNABLE
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
HDMI IN
HDMI OUT
HDMI OUT
Выберите один
Данное подключение требуется
для прослушивания звучания
телевизора через ресивер.
Совместимый с HDMI/DVI
проигрыватель Blu-ray
Другие компоненты,
оборудованные интерфейсом
HDMI/DVI
Монитор, совместимый с
HDMI/DVI
!
При подключении к совместимому с HDMI/DVI монитору через терминал HDMI OUT 2, переключите
настройку выхода HDMI на OUT 2 или OUT 1+2. См.
Переключение выхода HDMI
на
стр. 70
.
Также требуется заранее установить MAIN/HDZONE на MAIN (
стр. 92
).
!
Для компонентов приема также доступны подключения, в дополнение к подключениям HDMI (см.
Подключение проигрывателя DVD без выхода HDMI
на
стр. 24
).
!
Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели.
—
Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает
функцию ARC (Реверсивный аудиосигнал) на HDMI, звучание телевизора поступает на ресивер
через терминал HDMI OUT, поэтому нет необходимости подключать аудиокабель. В таком случае,
установите ARC в HDMI Setup на ON (см.
HDMI Setup
на
стр. 60
).
После установки ARC может потребоваться некоторое время для распознавания подключенного
устройства и вывода звучания.
—
При использовании коаксиального цифрового аудиокабеля или (аналогового) аудиокабеля RCA
потребуется указать ресиверу, к какому его цифровому или аналоговому аудиовходу подключен
телевизор (см.
Меню Input Setup
на
стр. 37
).
—
Указания по подключению и настройке телевизора, пожалуйста, смотрите в руководстве по эксплуа-
тации к телевизору.
