Соединения
02
12
Ru
Внимание
• Когда параметр Компонентн. вых.
(стр. 34) установлен на значение
Построчный, через гнездо VIDEO OUT
(композитнного сигнала) видеосигнал не
выводится.
• Чтобы отображать видеоизображение на
нескольких мониторах одновременно,
убедитесь, что проигрыватель установлен
на режим Чересстрочный.
• Если к проигрывателю, переключенному
на построчную развертку сигнала,
подключен телевизор, не совместимый с
этим типом сигнала, на экране телевизора
вообще ничего не отображается. В этом
случае выключите всю аппаратуру и
заново подключите ее с помощью
видеокабеля, входящий в комплект
поставки (см. Быстрое подключение на
стр. 10), а затем переключите сигнал назад
в режим Чересстрочный (см. ниже).
Переключение видеовыхода в режим
чересстрочной развертки с передней
панели управления
Переключите проигрыватель в режим
ожидания, а затем нажмите на передней
панели кнопку STANDBY/ON, удерживая
кнопку , чтобы переключить
проигрыватель в режим Чересстрочный.

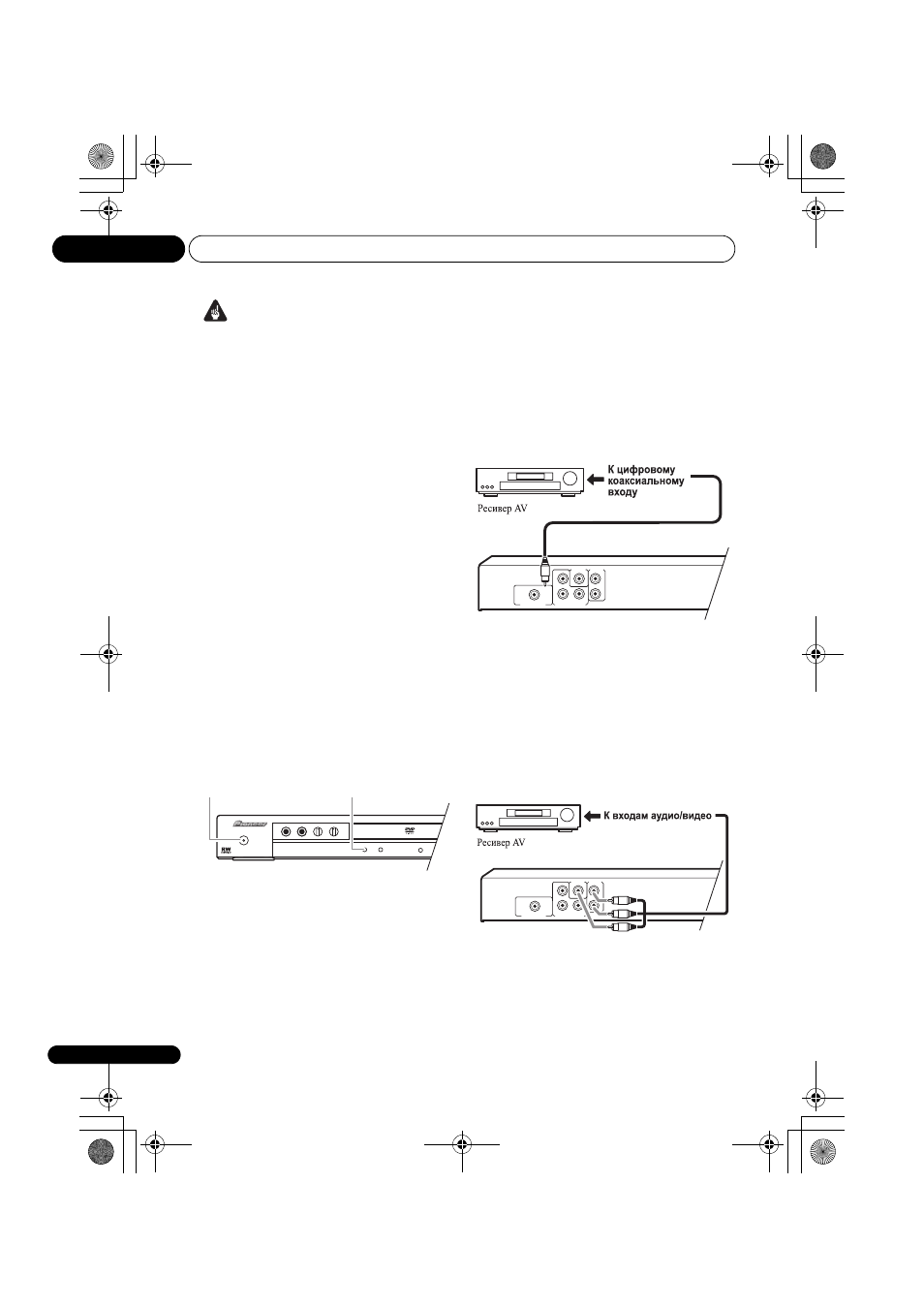

Подключение к ресиверу AV
Для прослушивания многоканального
объемного звука необходимо подключить
проигрыватель к ресиверу AV с помощью
цифрового аудиовыхода.
Помимо цифрового, рекомендуется также
выполнить стереофоническое аналоговое
подключение.
Возможно, может также потребоваться
подключить видеовыход к ресиверу AV.
Можно использовать любой из имеющихся на
проигрывателе видеовыходов (на
иллюстрации показано подключение для
стандартного (композитного) видеосигнала).
1
Подключите гнездо DIGITAL AUDIO
OUT COAXIAL проигрывателя к
цифровому коаксиальному входу на
ресивере AV.
Используйте коаксиальный кабель
(аналогичный прилагаемому видеокабелю) для
подключения гнезда DIGITAL AUDIO OUT
COAXIAL к коаксиальному входу ресивера
AV.
2
Подключите аналоговые гнезда
AUDIO OUT L/R и VIDEO OUT
проигрывателя к соответствующему
набору аудио- и видеовходов на
ресивере AV.
Для подключения к ресиверу AV при желании
можно использовать разъем SCART AV или
разъемы компонентного видео.
STANDBY/
ON
MIC1
MIC2
VOLUME
ECHO
MIN – MAX
MIN – MAX
DV-500K
STANDBY/ON
DIGITAL AUDIO OUT
L
R
P
R
P
B
Y
COAXIAL
COMPONENT VIDEO OUT
AUDIO OUT
VIDEO OUT
DIGITAL AUDIO OUT
L
R
P
R
P
B
Y
COAXIAL
COMPONENT VIDEO OUT
AUDIO OUT
VIDEO OUT
