Страница 10: Соединения 02, Глава 2
Соединения
02
10
Ru
Глава 2
Соединения
Быстрое подключение
Внимание
• Перед установкой или изменением любых соединений отключите питание и отсоедините
шнур питания от сетевой розетки переменного тока.
• Описанная здесь процедура установки является базовой и позволяет воспроизводить диски,
используя только кабели, входящие в комплект поставки проигрывателя. При такой
установке стереофонический звук воспроизводится через акустические системы телевизора.
• Этот проигрыватель оборудован технологией защиты от копирования. Не подключайте
проигрыватель к телевизору через видеомагнитофон с помощью кабелей AV или S-Video, так
как изображение с проигрывателя может некорректно отображаться на экране телевизора (по
этой же причине проигрыватель, возможно, не будет поддерживать некоторые комбинации
телевизор/видеомагнитофон; для получения дополнительных сведений обращайтесь к
изготовителю).
• При подключении к телевизору, как показано выше, не устанавливайте для параметра
Компонентн. вых. (См. Параметры меню Видеовыход на стр. 34) значение Построчный.

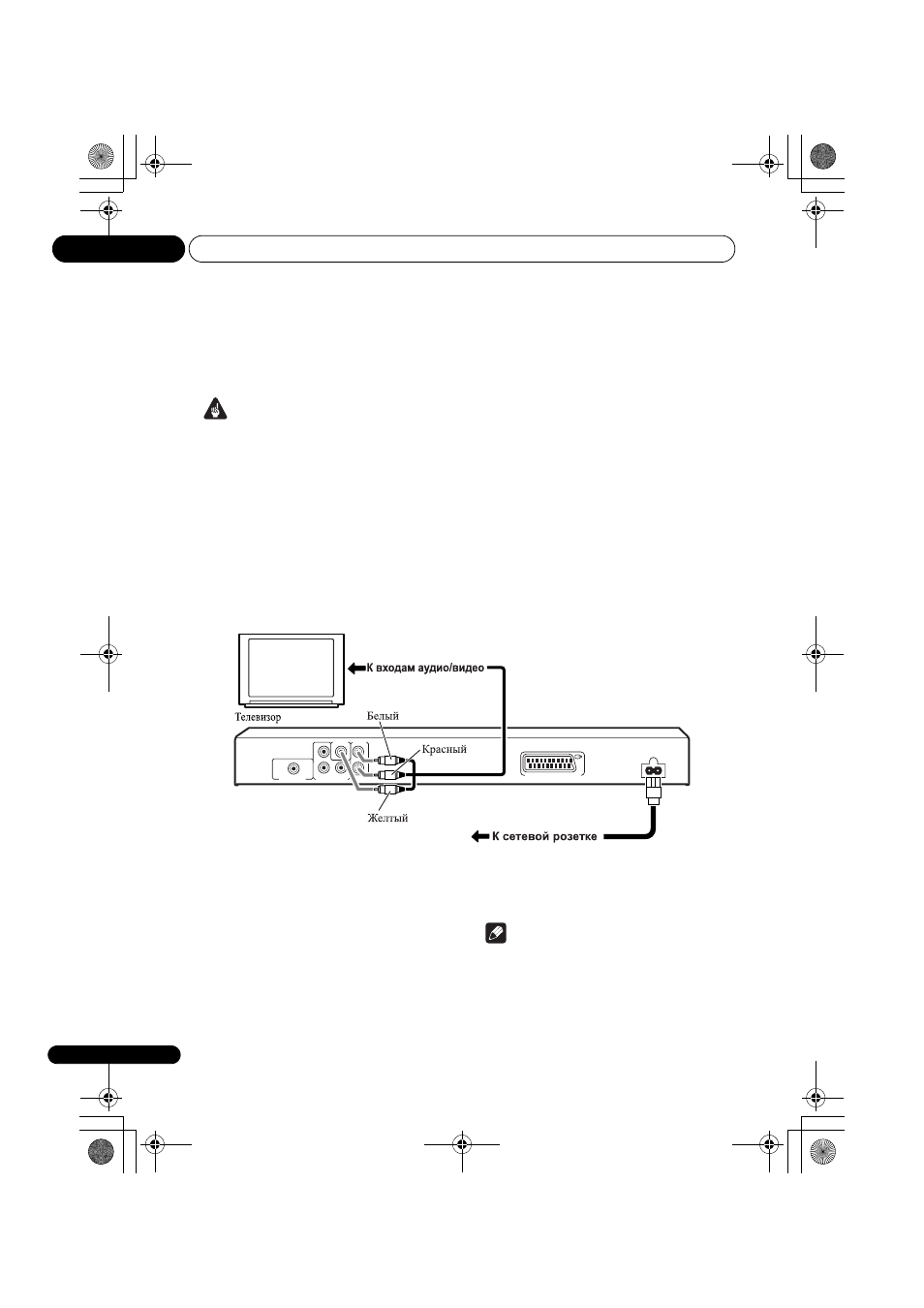

1
Подключите разъемы VIDEO OUT и
AUDIO OUT L/R с соответствующим
входам аудио/видео на телевизоре.
С помощью прилагаемого кабеля аудио/видео
подключите красный и белый штекеры к
аудиовыходам, а желтый штекер - к
видеовыходу. Убедитесь, что левый и правый
аудиовыходы подключены к
соответствующим входам для обеспечения
надлежащего стереозвука.
Ниже приводится информация по
использованию компонентного кабеля или
кабеля SCART для подключения
видеосигнала.
2
Подключите прилагаемый кабель
питания к гнезду AC IN, а затем вставьте
его в розетку электропитания.
Примечание
• Перед отключением проигрывателя от
розетки электропитания сначала
выключите его с помощью кнопки
STANDBY/ON на передней панели или на
пульте дистанционного управления, и
дождитесь, пока на дисплее проигрывателя
не погаснет индикация -OFF- .
DIGITAL AUDIO OUT
L
R
P
R
P
B
Y
COAXIAL
COMPONENT VIDEO OUT
AUDIO OUT
AV CONNECTOR (RGB) TV/AV Receiver
VIDEO OUT
AC IN
