Соединения 02
11
Ru
• По вышеупомянутым причинам не
подключайте этот проигрыватель к
отключаемым источникам питания,
имеющимся на некоторых усилителях и
ресиверах AV.

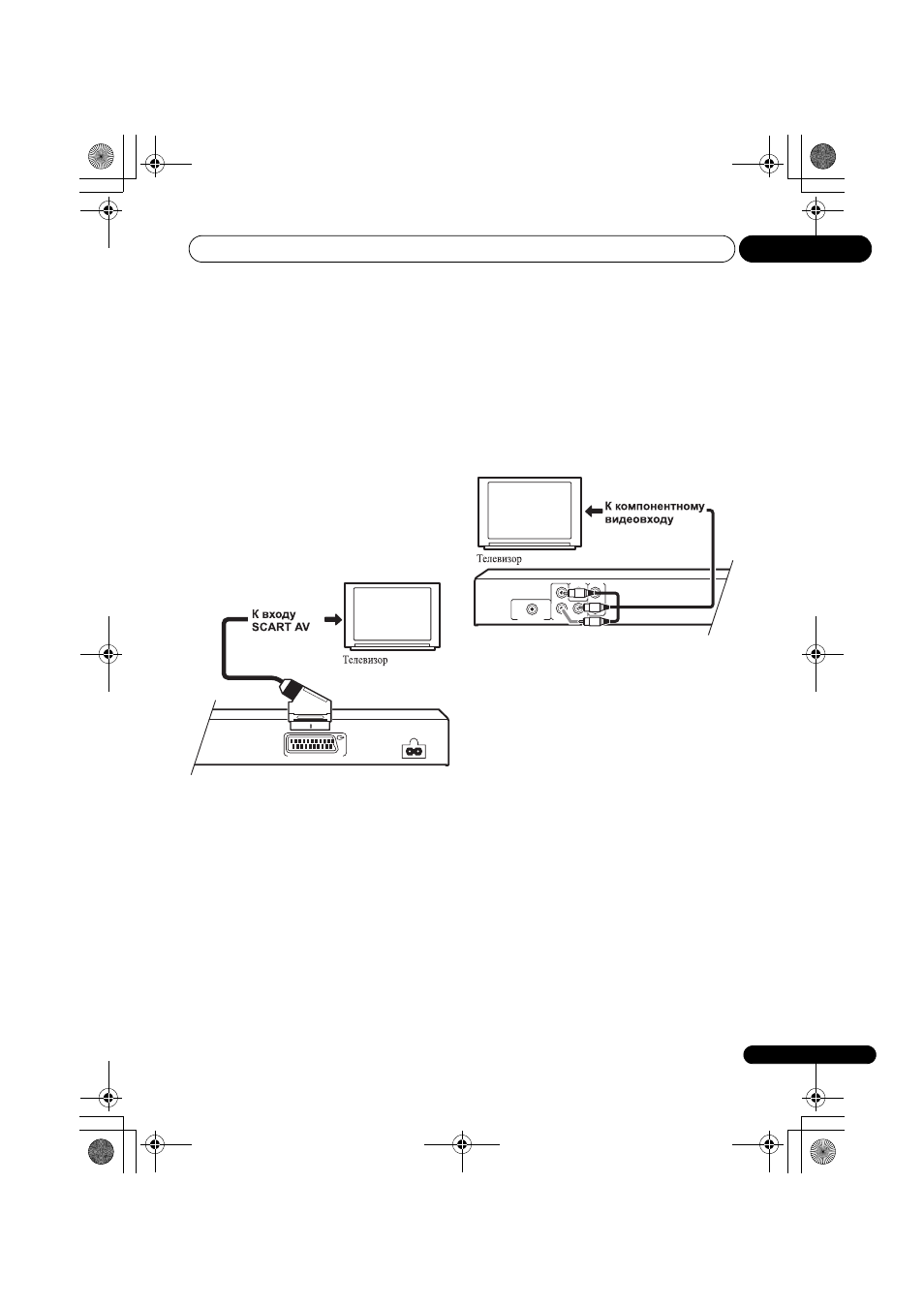

Подключение с помощью
кабеля SCART AV
Разъем AV типа SCART предназначен для
подключения к телевизору или ресиверу AV. В
качестве видеовыхода можно выбрать
обычный композитный сигнал и RGB. Для
получения сведений об установке см. А/V вых.
SCART на стр. 34.
Разъем SCART AV содержит аналоговые
аудиовыходы, поэтому не требуется
подключать разъемы AUDIO OUT L/R.
• Используйте кабель SCART (не
входит в комплект поставки) для
подключения выхода AV CONNECTOR
(RGB) к входу SCART AV телевизора
(или ресивера AV).
Подключение с помощью
компонентного
видеовыхода
Для подключения проигрывателя к телевизору
(или другому оборудованию) вместо
стандартного видеовыхода можно
использовать компонентный видеовыход. Это
обеспечивает наивысшее качество
изображения из трех возможных вариантов
подключения.
• Используйте компонентный
видеокабель (не входит в комплект
поставки) для подключения контактов
COMPONENT VIDEO OUT к
компонентному видеовходу
телевизора, монитора или ресивера AV.
Получение сигнала построчной
развертки с компонентного
видеовыхода
На этом проигрывателе сигнал построчной
развертки может выводиться через
компонентный видеовыход. По сравнению с
чересстрочным видео, частота развертки
изображения в формате построчной развертки
видео в два раза выше, в результате чего
создается более устойчивое изображение без
бликов.
О том, как установить параметры
проигрывателя для использования сигнала
построчной развертки телевизора, см. раздел
Параметры меню Видеовыход на стр. 34.
Когда проигрыватель настроен на вывод
сигнала построчной развертки, на передней
панели отображается индикатор PRGSVE.
AV CONNECTOR (RGB) TV/AV Receiver
AC IN
DIGITAL AUDIO OUT
L
R
P R
P B
Y
COAXIAL
COMPONENT VIDEO OUT
AUDIO OUT VIDEO OUT
