Подключение оборудования
2
2
15
Подключение компонента без разъема HDMI

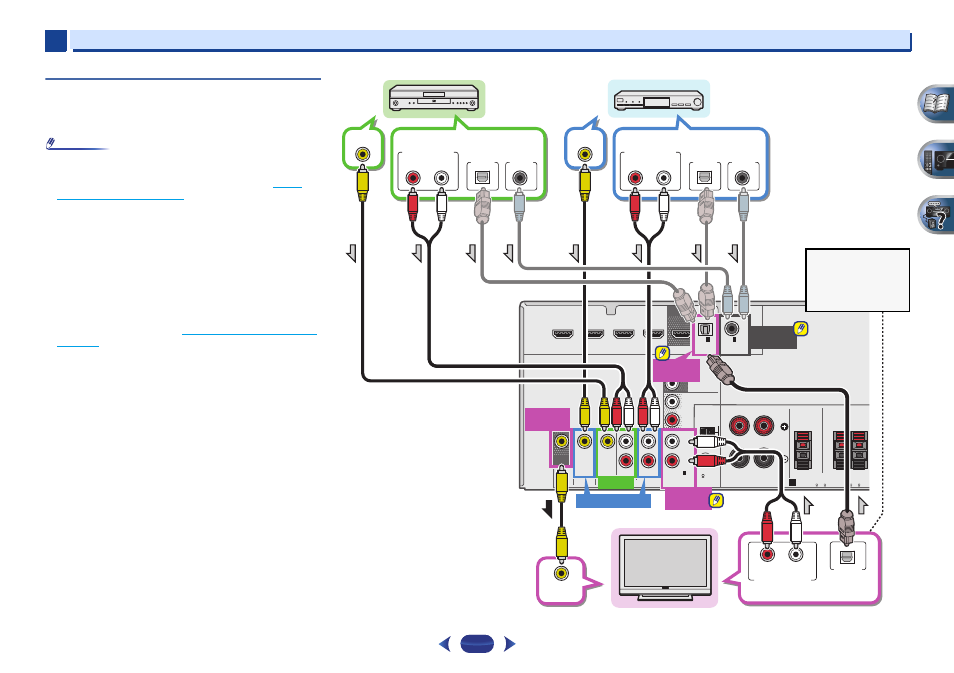

На данном рисунке показаны подключения телевизора и
проигрывателя DVD (или другого компонента
воспроизведения) без разъема HDMI к ресиверу.
Примечание
•
Для прослушивания аудио с телевизора, подключенного к
данному ресиверу с помощью аналоговых аудиокабелей,
требуется настройка для аналогового аудио (см.
Меню
назначения входов на стр. 30
).
•
Только один компонент можно подключить как к
оптическому входному терминалу, так и к коаксиальному
входному терминалу. При подключении других устройств
используйте другой способ подключения аудио.
Для прослушивания аудио с компонента-источника,
подключенного к этому ресиверу с помощью оптического
или коаксиального кабеля, прежде всего, переключитесь на
DVD (проигрыватель DVD) или SAT/CBL (приставка),
затем нажмите кнопку
SIGNAL SEL
, чтобы выбрать
аудиосигнал O1 (ОПТИЧЕСКИЙ 1) или C1
(КОАКСИАЛЬНЫЙ 1) (см.
Выбор входного аудиосигнала
на стр. 19
).
HDMI
VIDEO
R
L
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
COAXIAL
DVD
IN
SAT/CBL
IN
DVD
SAT/CBL
ANALOG IN
IN
R
L
PRE OUT
SURR BACK/
FRONT HEIGHT
IN
IN
DVD
BD
SAT/CBL
GAME
(CD)
(Single)
(TV)
IN
1
1
IN
1
(CD)
OUT
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
FM UNBAL
75
CAUTION:
ATTENTIO
SPEAKER IMPEDANCE ENCEINTE D’IMP
6 -16 .
6 -16 .
AM LOOP
SURROUND
CENTER
FRONT
R
L
R
L
A
SUB WOOFER
MONITOR
OUT
ANALOG
IN1 (CD)
VIDEO IN
DIGITAL AUDIO OUT
OPTICAL
R
L
ANALOG AUDIO OUT
OPTICAL
IN1 (TV)
DVD IN
SAT/CBL IN
VIDEO OUT
DIGITAL AUDIO OUT
OPTICAL
COAXIAL
R
L
ANALOG AUDIO OUT
DIGITAL AUDIO OUT
OPTICAL
COAXIAL
R
L
ANALOG AUDIO OUT
VIDEO OUT
COAXIAL
IN1 (CD)
MONITOR
OUT
Выберите один
Телевизор
Проигрыватель DVD
Выберите один
Данное подключение
требуется для
прослушивания звука
телевизора через
ресивер.
Выберите один
Приставка
