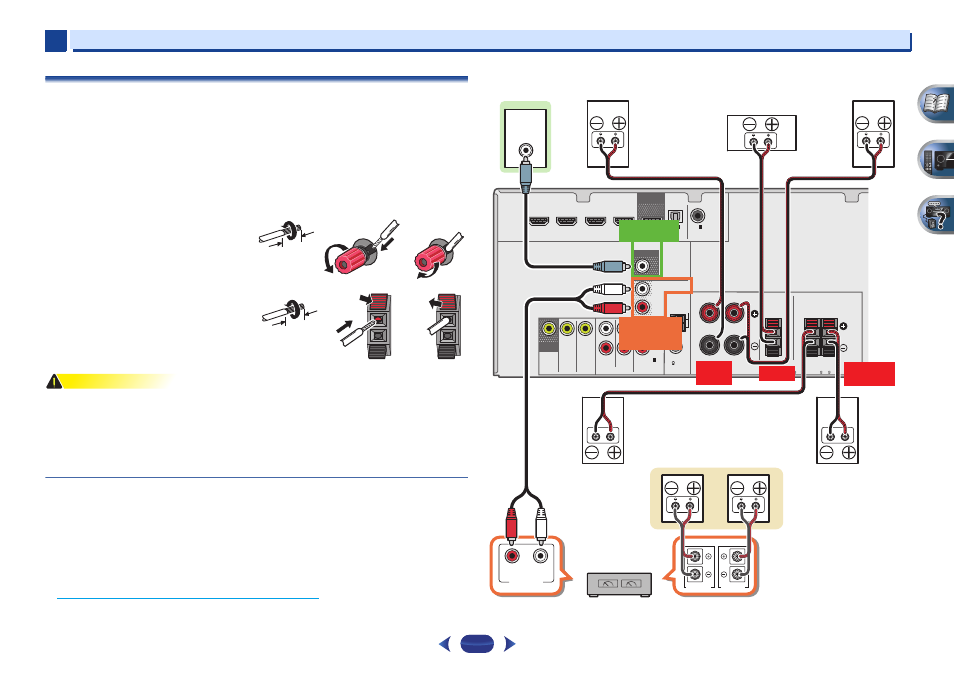

Подключение громкоговорителей
Ресивер может работать с двумя стерео громкоговорителями (передние громкоговорители на
рисунке), тем не менее, рекомендуется использовать по крайней мере три, а полный комплект
обеспечивает наилучшее объемное звучание.
Убедитесь, что правый громкоговоритель подключен к правому (R) разъему, а левый
громкоговоритель – к левому (L) разъему. Также убедитесь, что положительный и отрицательный
(+/–) разъемы ресивера совпадают с соответствующими разъемами громкоговорителей.
Можно использовать громкоговорители с номинальным импедансом от 6 Ω до 16 Ω.
Подключайте устройство к сети переменного тока только после завершения всех соединений.
Подключение проводов
ОСТОРОЖНО
• На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание опасности поражения электрическим током при подключении или отключении
кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым
неизолированным деталям.
• Оголенные концы провода громкоговорителя должны быть обязательно скручены и
вставлены в контакт громкоговорителя до конца. Если любой из неизолированных проводов
громкоговорителя коснется задней панели, это может вызвать отключение питания в целях
безопасности.
Подключение задних громкоговорителей объемного звучания или передних
верхних громкоговорителей
Подключите выходы PRE OUT SURR BACK/FRONT HEIGHT на устройстве к
дополнительному усилителю, чтобы добавить задний громкоговоритель объемного звучания
или передний верхний громкоговоритель.
• При выполнении вышеуказанных подключений, необходимо задать настройку выхода
предварительного усилителя. Выберите Surr.Back, если подключен задний
громкоговоритель объемного звучания, и Height, если подключен передний верхний
громкоговоритель (возможна любая настройка, если не подключен ни задний
громкоговоритель объемного звучания, ни передний верхний громкоговоритель) (см.
Настройка выхода предварительного усилителя на стр. 31 ).
• Для одного громкоговорителя можно также подключать дополнительный усилитель к
выходам PRE OUT заднего тылового канала. В этом случае подключайте усилитель только к
левому (L (Single)) разъему.
Зажимы передних громкоговорителей:
1 Скрутите оголенные жилы провода.
2 Ослабьте зажим контакта и вставьте
оголенный провод.
3 Зажмите контакт.
Зажимы центрального громкоговорителя и
громкоговорителей объемного звучания:
1 Скрутите оголенные жилы провода.
2 Откройте защитные выступы и
вставьте оголенный провод.
3 Отпустите защитные выступы.
1 2 3
10 мм
1 2 3
10 мм
