Подключение оборудования 2 2
14
Подключение телевизора и компонентов
воспроизведения
Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с
HDCP) (проигрыватель Blu-ray Disc, и др.), его можно
подключить к данному ресиверу с помощью имеющегося в
продаже кабеля HDMI.
• Следующее подключение/настройка требуется для
прослушивания звучания телевизора через ресивер.
- Если телевизор не поддерживает функцию возвратного
аудиоканала через HDMI, подключите ресивер и
телевизор через аудиокабели (как показано).
- Если телевизор поддерживает функцию возвратного
аудиоканала через HDMI, звук с телевизора вводится в
ресивер через терминал HDMI, поэтому нет
необходимости подсоединять аудиокабель. В таком
случае, установите параметр ARC в HDMI Setup на ON
(см.
Меню HDMI Setup на стр. 31 ).
Внимание
• Если ресивер подключается к телевизору с помощью кабеля
HDMI, экранный дисплей (OSD) не будет отображаться.
Убедитесь, что для подключения используется
стандартный аналоговый видеокабель RCA. В таком
случае, переключитесь на аналоговый вход телевизора,
чтобы увидеть экранный дисплей устройства на телевизоре
(для настройки и т.д.).
• Если функция ARC установлена на ON (ВКЛ), ресивер
подключен к совместимому телевизору кабелем HDMI, и
вход телевизора переключается на композитный, то вход
ресивера может автоматически переключиться на TV. Если
это произойдет, переключите вход ресивера обратно на
начальный вход или установите на OFF (ВЫКЛ) функцию
ARC (см.
Меню HDMI Setup на стр. 31 ).
Примечание
• Для прослушивания аудио с телевизора, подключенного к
данному ресиверу с помощью аналоговых аудиокабелей,
требуется настройка для аналогового аудио (см.
Меню
назначения входов на стр. 30 ).
HDMI
VIDEO
R
L
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL COAXIAL
DVD
IN
SAT/CBL
IN
MONITOR
OUT
DVD SAT/CBL ANALOG IN
IN
R
L
PRE OUT
SURR BACK/
FRONT HEIGHT
IN IN
DVD BD SAT/CBL GAME
(CD)
(Single)
(TV)
IN 1
1
IN 1
(SAT/CBL)
OUT
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
FM UNBAL
75 CAUTION: ATTENTIO
SPEAKER IMPEDANCE ENCEINTE D’IMP
6 -16 .
6 -16 .
AM LOOP SURROUND CENTER
FRONT
R L
R L
A
SUB WOOFER BD IN
ANALOG
IN1 (CD)
HDMI OUT
HDMI IN
VIDEO IN
DIGITAL AUDIO OUT
OPTICAL
HDMI OUT HDMI OUT
SAT/CBL IN
DVD IN
GAME IN
R L
ANALOG AUDIO OUT
OPTICAL
IN1 (TV)
MONITOR
OUT
HDMI
OUT

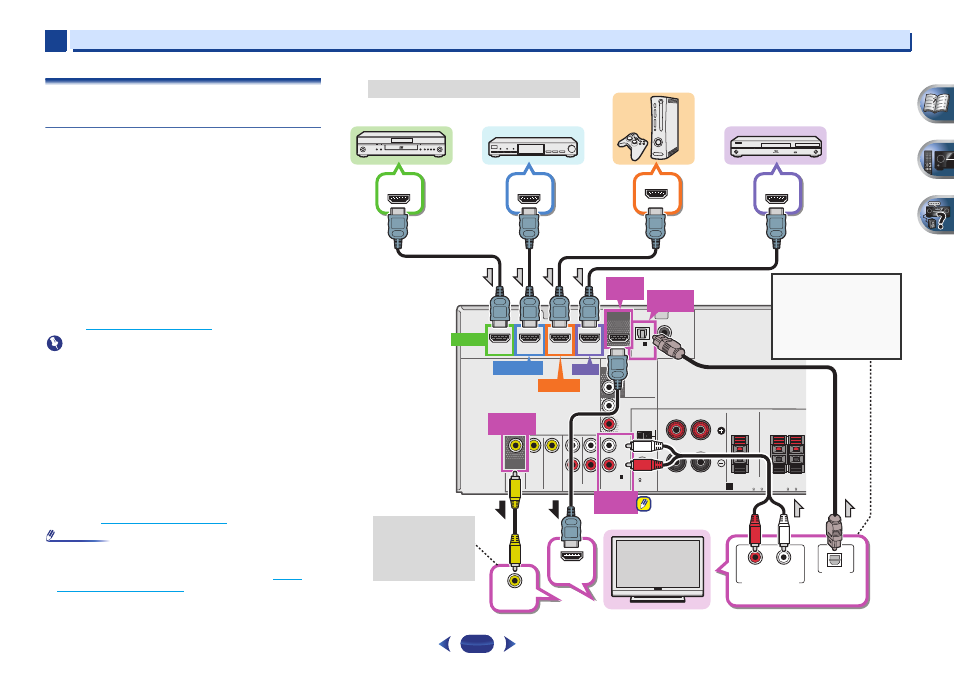

Выберите один
