Sven HT-480 - Инструкция (Страница 5)

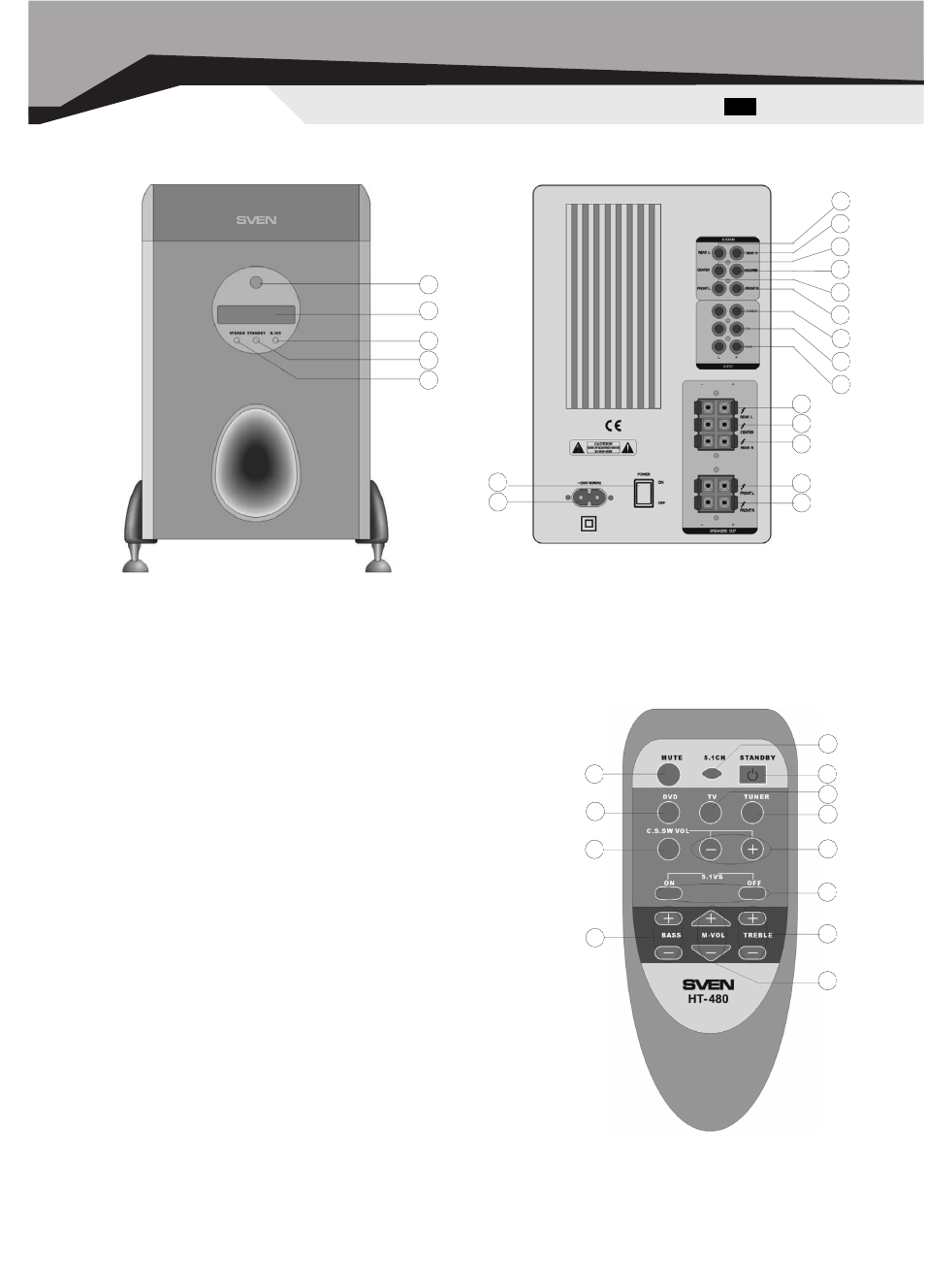

4. ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ САБВУФЕРА
(1) ИК приемник дистанционного управления
(2) Дисплей
(3) Индикатор включения 5.1 Virtual Surround
(4) STANDBY – индикатор включения дежурного режима (Standby)
(5) Индикатор включения стереовходов
(6 11) Входные гнезда для подключения AC 3 и DTS сигналов
(12) Разъем входа тюнера
(13) Разъем входа TV
(14) Разъем входа DVD
(15) Аудиовыход левого фронтального канала
(16) Аудиовыход центрального канала
(17) Аудиовыход правого фронтального канала
(18) Аудиовыход левого тылового канала
(19) Аудиовыход правого тылового канала
(20) Выключатель питания
(21) Разъём кабеля питания
5. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
(1) Кнопка выбора аналогового 5.1 входа
(2) Кнопка дежурного режима
(3) Кнопка подключения TV входа
(4) Кнопка подключения входа тюнера
(5) Кнопки для регулировки громкости центрального, тыловых каналов
и канала сабвуфера.
(6) Кнопка включения режима 5.1 Virtual Surround
(7) Кнопки общего регулятора громкости
(8) Кнопки регулировки высоких частот
(9) Кнопки регулировки низких частот
(10) Кнопка выбора центрального, тыловых каналов и канала
сабвуфера для регулировки громкости
(11) Кнопка подключения DVD входа
(12) Кнопка отключения звука
5.1. Подготовка к работе ПДУ
Откройте крышку на задней панели пульта ДУ и поместите в пульт 2 батареи типа ААА. Дальность действия ПДУ составляет
не более 7 метров при угле охвата ±30°.
5
Рус SVEN HT 480
Рис. 3.
Рис. 1. Рис. 2.
1
2
3
4
5
7
6
8
9
10
11
13
12
14
15
16
17
18
19 20
21
1
2
3
4
5
7
6
8
9
10
11
12
