Общее описание
1-5
1-4
1 2 3
4
6
5
7

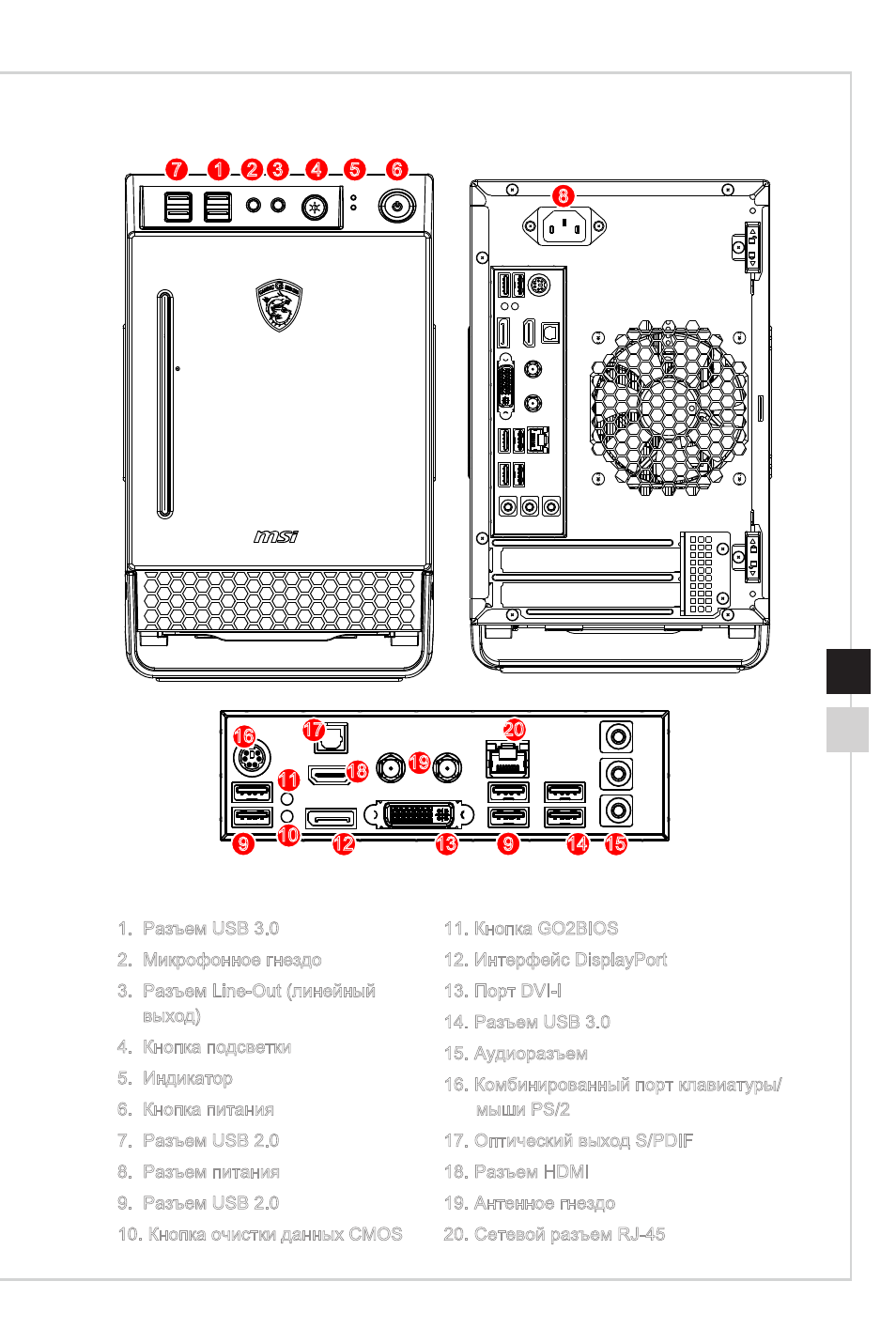

Общее описание Nightblade B85C
8
10
9
9
11
12
13
14 15
16
17
18
20
19
1� Разъем USB 3�0
2� Микрофонное гнездо
3� Разъем Line-Out (линейный
выход)
4� Кнопка подсветки
5� Индикатор
6� Кнопка питания
7� Разъем USB 2�0
8� Разъем питания
9� Разъем USB 2�0
10� Кнопка очистки данных CMOS
11� Кнопка GO2BIOS
12� Интерфейс DisplayPort
13� Порт DVI-I
14� Разъем USB 3�0
15� Аудиоразъем
16� Комбинированный порт клавиатуры/
мыши PS/2
17� Оптический выход S/PDIF
18� Разъем HDMI
19� Антенное гнездо
20� Сетевой разъем RJ-45
