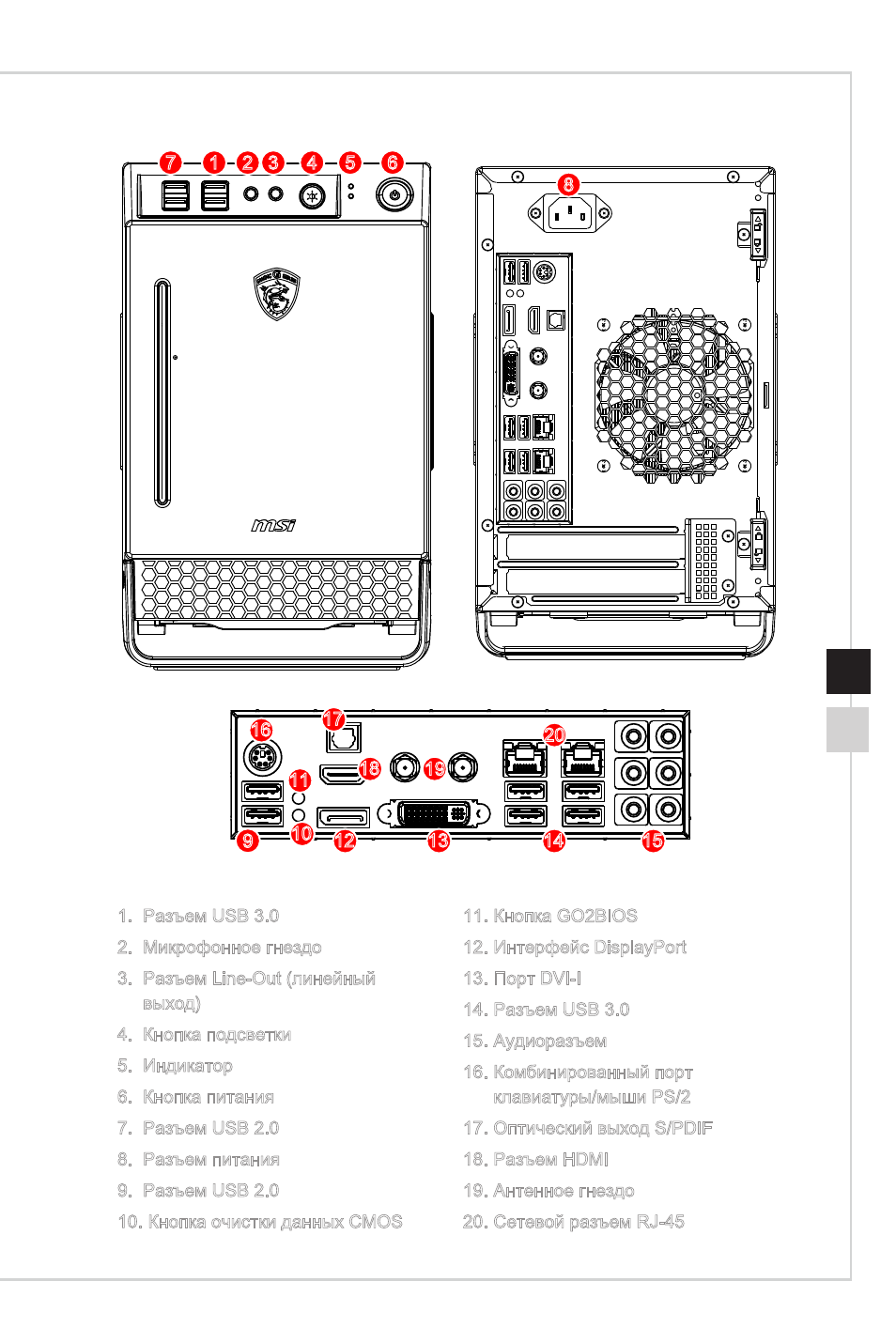

Общее описание
1-3 1-2
1 2 3 4 6 5 7
8
Общее описание Nightblade Z97C
9
10
11
12 13 14 15
16
17
18 19
20
1� Разъем USB 3�0
2� Микрофонное гнездо
3� Разъем Line-Out (линейный
выход)
4� Кнопка подсветки
5� Индикатор
6� Кнопка питания
7� Разъем USB 2�0
8� Разъем питания
9� Разъем USB 2�0
10� Кнопка очистки данных CMOS
11� Кнопка GO2BIOS
12� Интерфейс DisplayPort
13� Порт DVI-I
14� Разъем USB 3�0
15� Аудиоразъем
16� Комбинированный порт
клавиатуры/мыши PS/2
17� Оптический выход S/PDIF
18� Разъем HDMI
19� Антенное гнездо
20� Сетевой разъем RJ-45
