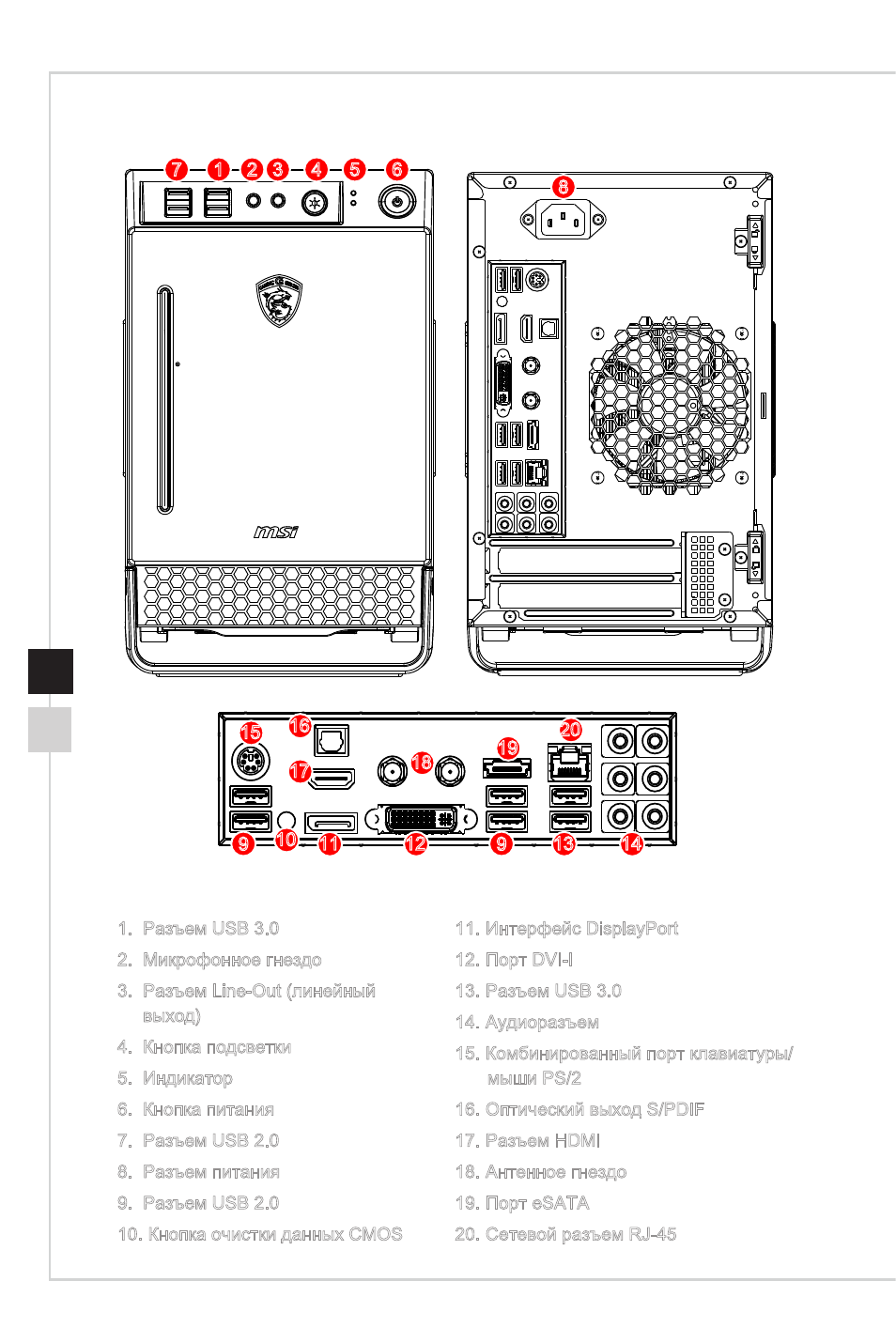

Общее описание Nightblade B85
8
10
9 9 11 12 13 14
15
16
17
18
19
20
1� Разъем USB 3�0
2� Микрофонное гнездо
3� Разъем Line-Out (линейный
выход)
4� Кнопка подсветки
5� Индикатор
6� Кнопка питания
7� Разъем USB 2�0
8� Разъем питания
9� Разъем USB 2�0
10� Кнопка очистки данных CMOS
11� Интерфейс DisplayPort
12� Порт DVI-I
13� Разъем USB 3�0
14� Аудиоразъем
15� Комбинированный порт клавиатуры/
мыши PS/2
16� Оптический выход S/PDIF
17� Разъем HDMI
18� Антенное гнездо
19� Порт eSATA
20� Сетевой разъем RJ-45
