2.4 Этикета, маркировка

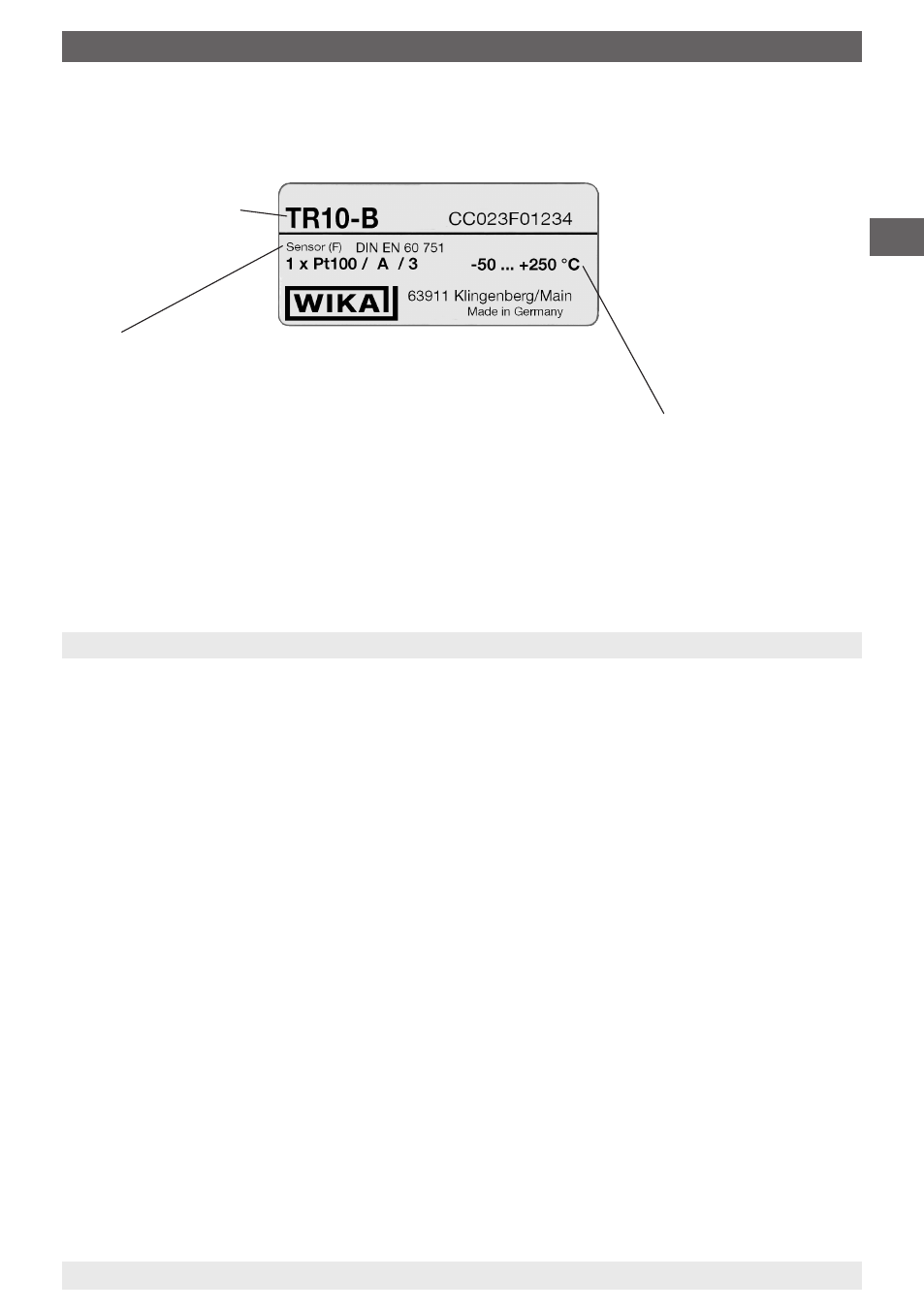

Этикетка изделия
3. Характеристики
3.1 Термометр сопротивления
Схемы присоединения чувствительного элемента (ЧЭ)
■
2-проводная
Сопротивление соединительных проводов вносит дополнительную
погрешность.
■
3-проводная
При длине кабеля примерно 30 м или больше могут возникнуть отклонения
измерения.
■
4-проводная
Сопротивление соединительных проводов пренебрежимо мало.
Значение допуска сенсора согласно DIN EN 60751
■
Класс B
■
Класс А
■
Класс АА
Комбинации 2-проводных соединений с классом А или АА не производятся, т. к.
сопротивление проводов превышает пределы допустимой погрешности датчика.
Базовые значения и значения допусков
Базовые значения и значения допусков для платиновых сенсоров сопротивления
определены в DIN EN 60751.
Номинальное сопротивление чувствительного элемента типа Pt100 составляет 100 Ω при 0 °C.
Температурный коэффициент α может быть установлен просто между 0 °C и 100 °C при
помощи:
α = 3,85 ∙ 10
-3
°C
-1
Тип
Измерительный резистор в соответствии со стандартом
■
F Тонкопленочный резистор
■
W Проволочный резистор
термометра
■
Количество и тип сенсора (здесь: 1 Pt100)
■
Класс точности (B, A, AA)
■
Схема сенсора (2-, 3- или 4-проводная цепь)
■
Допустимый температурный диапазон
эксплуатации датчика
