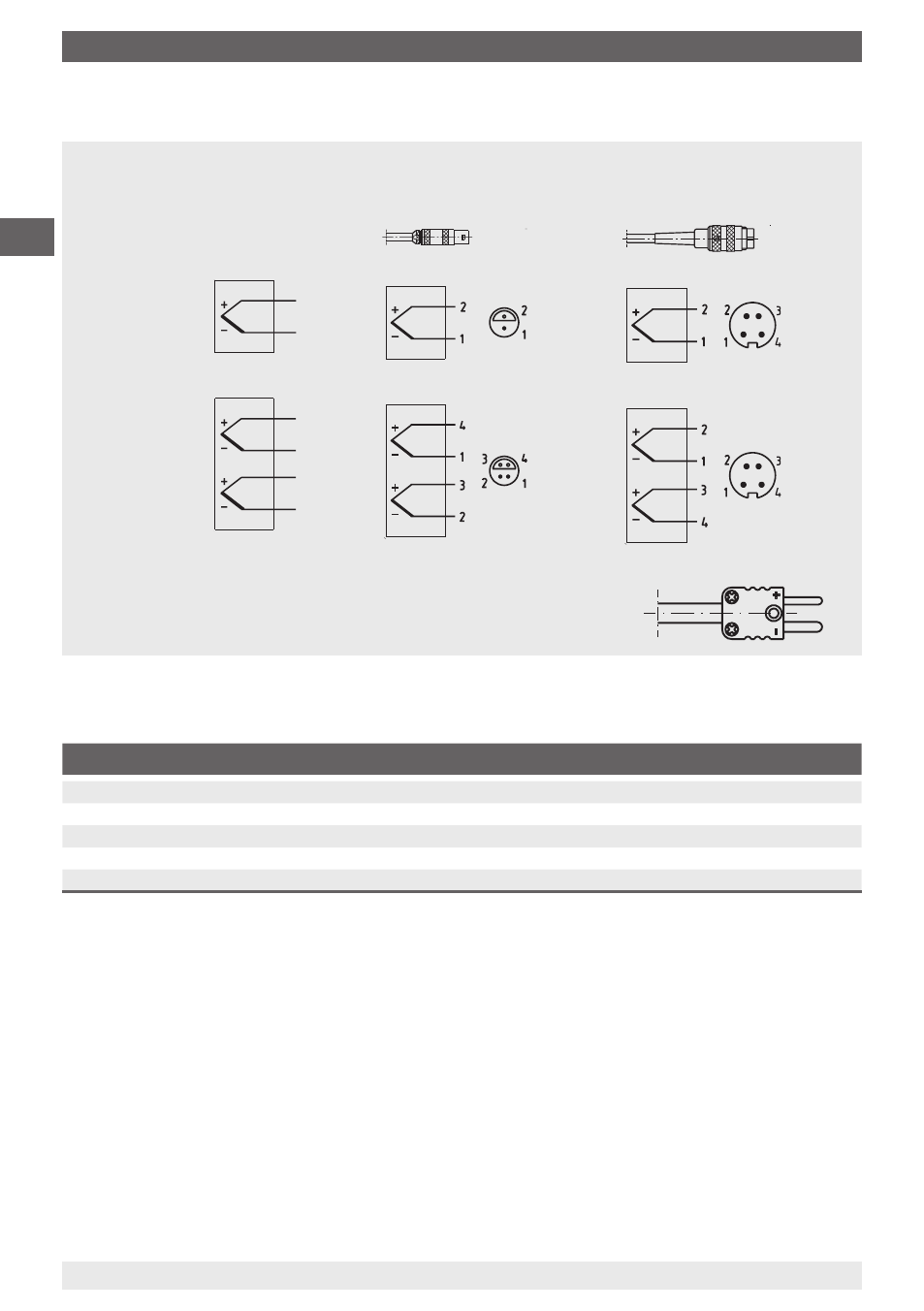

Термопары с кабельным соединением или штекерным разъемом
Lemosa разъем,
(наружный) на кабеле
Штекерный разъем Binder,
(наружный) на кабеле
(резьбовое соединение)
Одиночная
термопара
Цветовое обозначение
концов провода см. в
таблице
Кабель
Двойная
термопара
Цветовое обозначение кабеля
Положительные и отрицательные клеммы
помечены. Два миниатюрных термо-разъема
используются с двойными термопарами.
Термо-разъем
Тип сенсора
Стандарт
Положительная клемма
Отрицательная клемма
K
DIN EN 60584
зеленый
белый
J
DIN EN 60584
черный
белый
E
DIN EN 60584
фиолетовый
белый
T
DIN EN 60584
коричневый
белый
N
DIN EN 60584
розовый
белый
