MPPES
8
Festo – MPPES – 1304d Русский
5
Ввод в эксплуатацию
1. Подайте питание постоянного тока на MPPES-...
(напряжение питания U
v
= 24 В пост. тока).
2. Подайте воздух в MPPES-..., обеспечивая входное давление
больше, чем максимально необходимое выходное давление.
3. Подайте питание на MPPES-... с сигналом заданного значения
согласно типу регулятора (вариант управления по току/
напряжению).
Для этого настраивается пропорциональное выходное
давление P
s
.
Диапазону сигнала заданного значения пост. тока
0 ... 10 В или 4 ... 20 мА в зависимости от конструктивно-
го типа назначаются следующие диапазоны давления
(
Tab. 3):

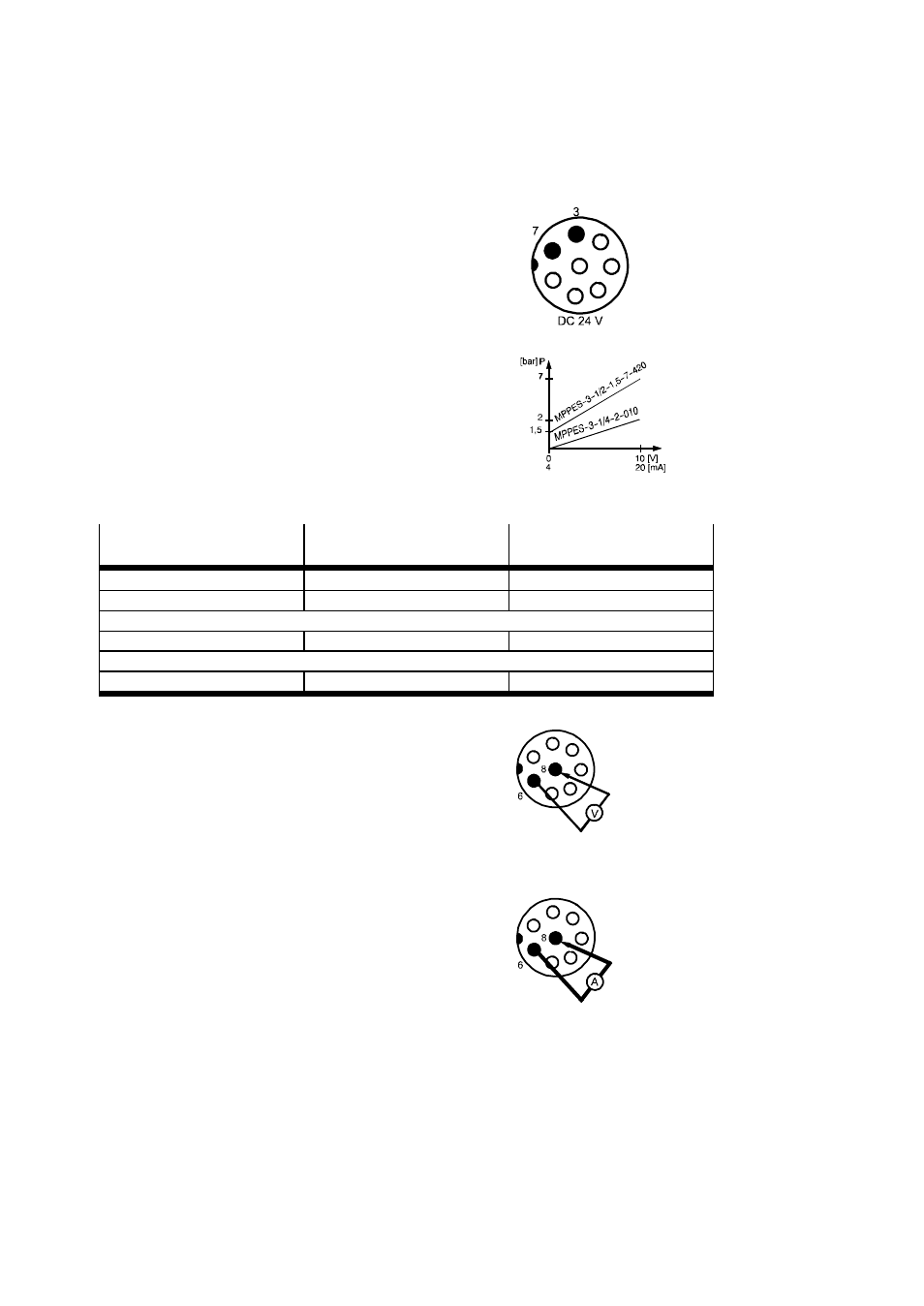

Fig. 11
Fig. 12
Тип
Диапазон сигналовзаданного
значения
Диапазон давления
MPPES-...-
(P
u
)-P
o
-010
пост. ток 0 ... 10 В
P
u
... P
o
бар
MPPES-...-
(P
u
)-P
o
-420
4 ... 20 мА
например, стандартная версия (Standard)
MPPES-1/4-2-010
пост. ток 0 ... 10 В
0 ... 2 бар (
рис. 14)
например, специальная корректировка
MPPES-1/2-1,5-7-420
4 ... 20 мА
1,5 ... 7 бар (
рис. 14)
Tab. 3
Для визуального контроля процесса регулирования на MPPES-...:
•
Соедините MPPES-… кабелем со следующим измерительным
устройством согласно Fig. 13/Fig. 14:
•
Используйте для
–
варианта управления по
напряжению устройство измере-
ния
напряжения,
а для
–
варианта управления по
току – устройство измерения тока.
По индикатору измерительного устройства можно следить за фак-
тическим значением электрического параметра. Оно изменяется
пропорционально кривой давления на канале .
Fig. 13
Устройство изме-
рения напряже-
ния
Fig. 14
Устройство изме-
рения силы тока
