Страница 5
MPPES
Festo – MPPES – 1304d Русский
5
•
Подачу воздуха следует осуществлять плавно (например, со-
гласно Fig. 4)
Тогда не возникнет каких-либо неконтролируемых движений.
•
Учитывайте предупреждения и примечания,
–
приведенные на изделии,
–
указанные в руководстве по его эксплуатации.

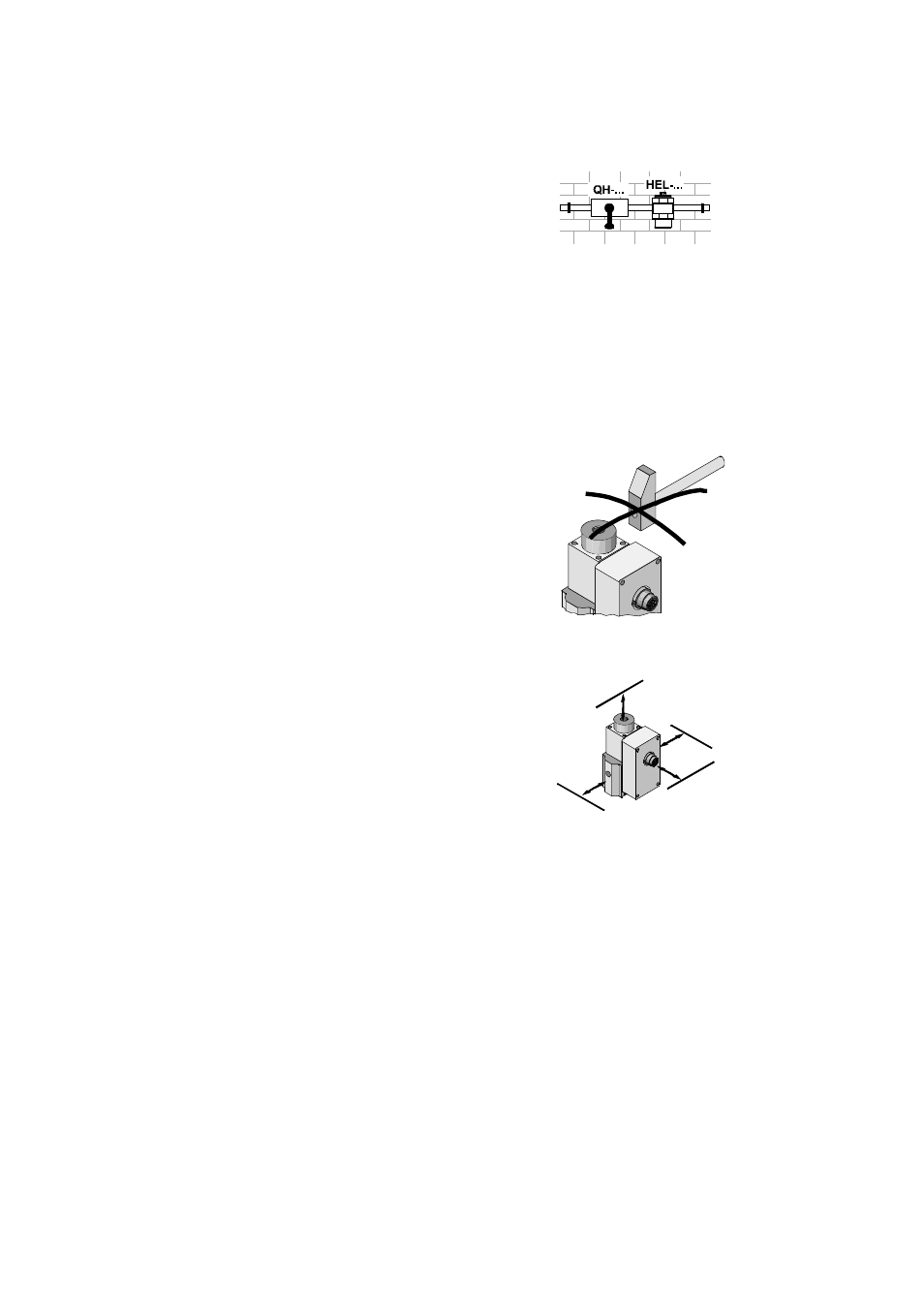

Fig. 4
•
Используйте изделие в оригинальном состоянии без внесения каких-либо самовольных изме-
нений.
4
Монтаж
Механическая часть
•
Обращайтесь с MPPES-... так, чтобы не допустить поврежде-
ний электрического разъема.
Они приводят к снижению уровня функциональной безопас-
ности
Fig. 5
•
Оставьте достаточно места для кабельного соединения и
шланговых соединений.
Так можно избежать перегибов соединительного кабе-
ля.
•
Расположите MPPES-... как можно ближе к цилиндру.
Это позволяет достичь более высокой точности регули-
рования и меньшего времени срабатывания.
Fig. 6
•
Вставьте винты для крепления в оба отверстия
5.
•
Закрепите MPPES-... на предусмотренном месте.
4.1
Пневматическая часть
•
Уберите заглушки с каналов питания.
•
Подсоедините шланги к следующим каналам:
–
каналу питания
1
–
каналу рабочего воздуха
2
