MPPES
14
Festo – MPPES – 1304d Svenska
Svenska – Tryckreglerande proportionalventil MPPES
1
Manöverdon och anslutningar
2
3
4
5
6
1
5
2
3
4
6
1
1 Tryckluftsanslutning (tryckingång)
2 Arbetsluftsanslutning (tryckutgång)
3 Avluftningsanslutning
4 Elektrisk anslutning
5 Genomgående fästhål
6 Funktionsjord-
anslutning (på baksidan)

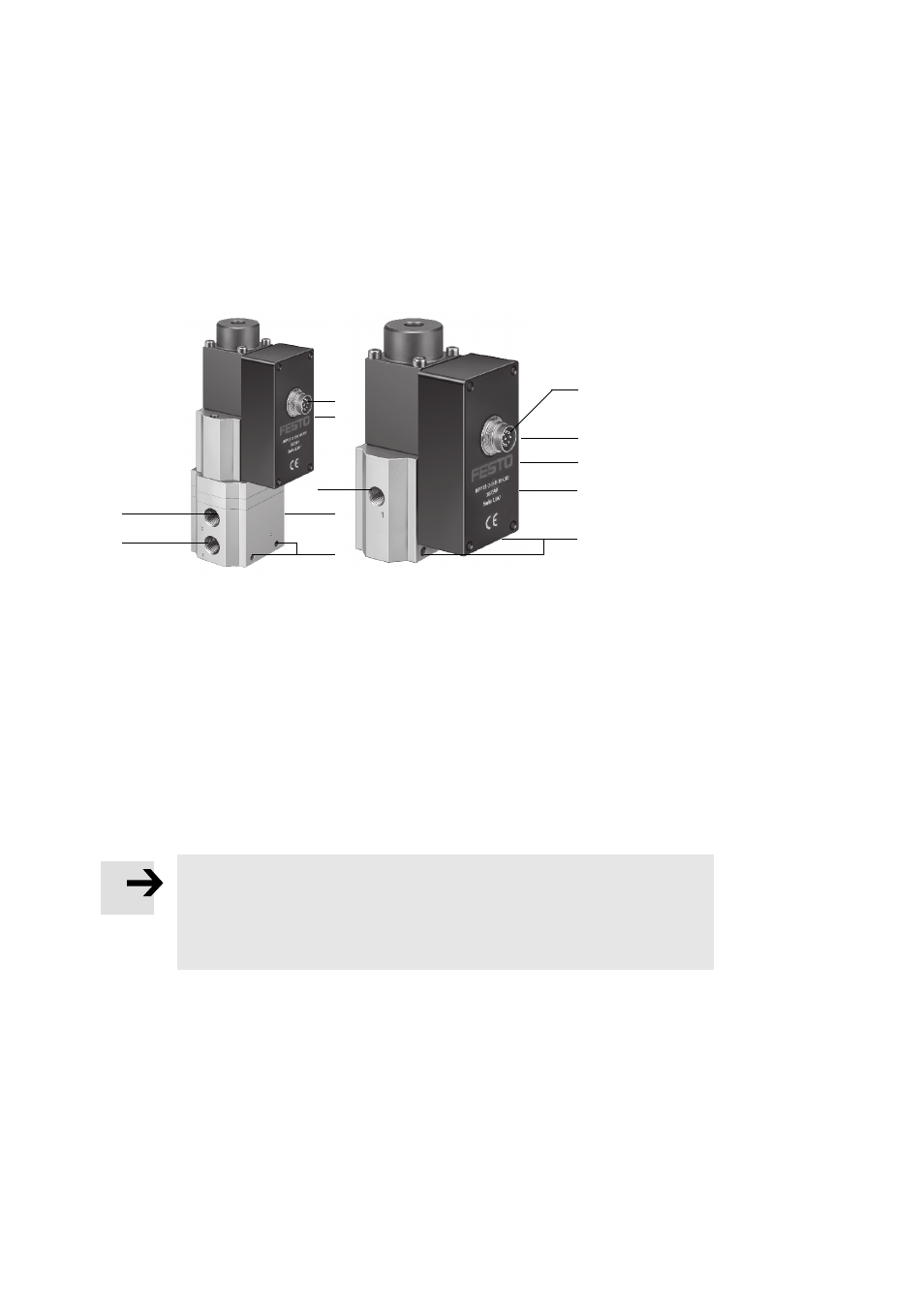

Fig. 1
2
Funktion och användning
En integrerad tryckgivare känner av trycket vid arbetsanslutningen. Reglerelektroniken jämför tryckvär-
det med börvärdet. En analog, elektrisk signal avges som motsvarar utgångstrycket. Vid avvikelser
mellan bör- och ärvärdet aktiveras reglerventilen tills utgångstrycket har uppnått börvärdet.
MPPES-... är avsedd för reglering av ett tryck proportionellt mot ett angivet elektriskt börvärde.
Information
•
Se till att högfrekvent strålning (t.ex. från radioapparater, mobiltelefoner eller annan
störande utrustning) hålls på säkert avstånd från MPPES-....
På så sätt undviker du ökade toleranser på utgångstrycket (jfr. här uppgifterna om
EMC i kapitel Tekniska data).
