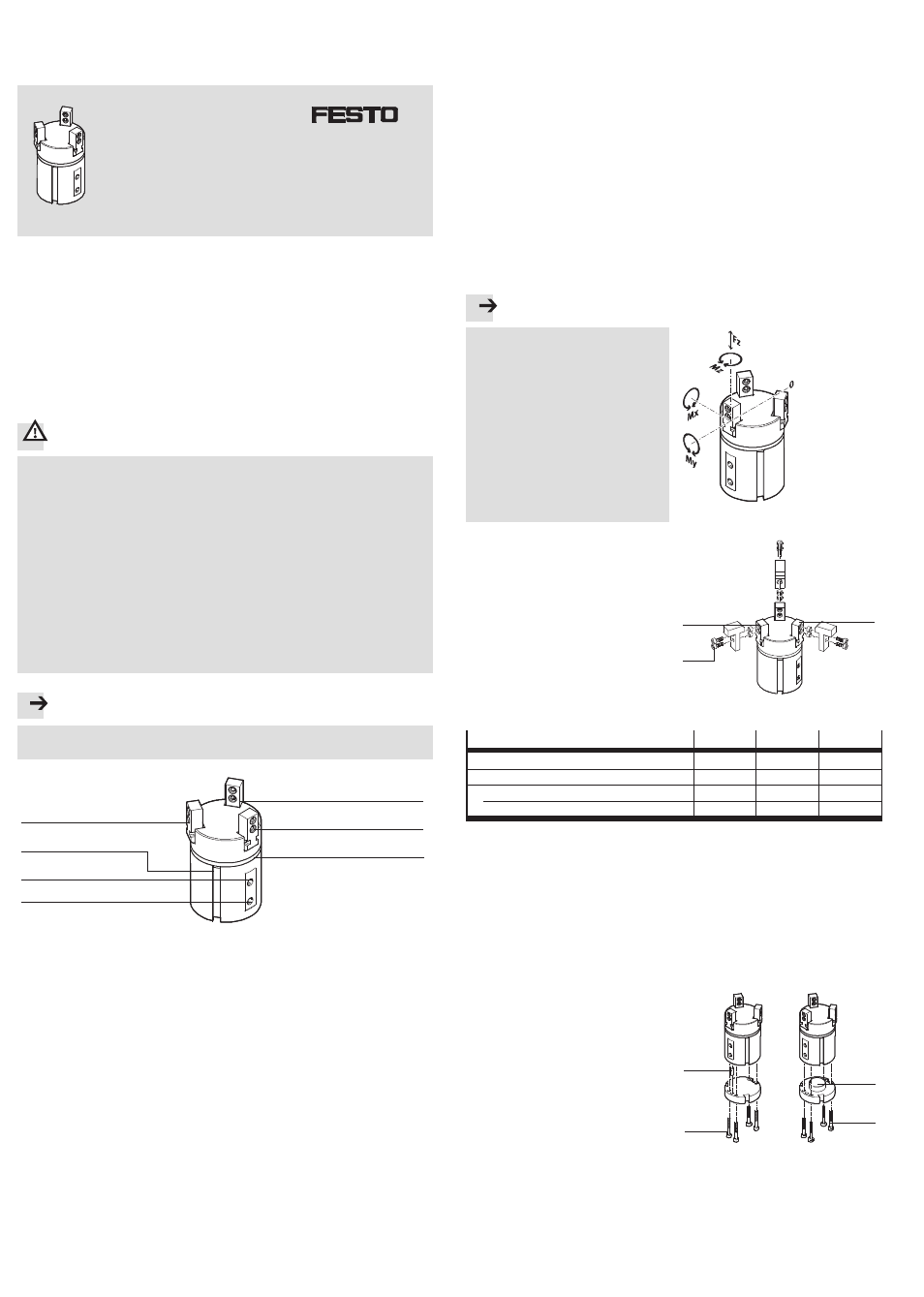

Trepunktsgripdon DHDS
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/711/347-0
www.festo.com
Bruksanvisning
754907
1012NH
Original: de
Trepunktsgripdon DHDS
Svenska
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Varning
Vid idrifttagning och drift:
Rörliga massor kan leda till person- eller sakskador (klämrisk).
• Säkerställ att:
– ingen berör området mellan gripfingrarna,
– inga främmande föremål befinner sig inom gripområdet (t ex genom
skyddsgaller).
Vid avluftning (utan säkring av gripkraft):
• Säkerställ att gripdonet inte håller fast någon arbetslast.
På så sätt undviker du att material plötsligt faller ned.
Vid demontering av gripdonet:
Höga fjäderkrafter slungar komponenterna hos DHDS-…-NC utåt (risk för
personskador
• Observera att kolven är förspänd med upp till 250 N.
Information
Montering och idrifttagning får endast utföras av auktoriserad, fackkunnig och
behörig personal i enlighet med denna bruksanvisning.
1
2
3
4
7
5
6
Fig. 1: Manöverdon och anslutningar
1
Funktion och användning
Genom växelsidig påluftning av tryckluftsanslutning
4 och 5 rör sig en invändig
kolv fram och tillbaka. En mekanism överför kolvens rörelse till gripbackarna
1,
där gripfingrarna är fastsatta.
Genom att öppna och stänga gripfingrarna greppas arbetsstycket ut- och invändigt
(dubbelverkande). I kombination med den integrerade returfjädern kan
DHDS-…-NC även användas enkelverkande och för säkring av gripkraft. Om
gripdonet avluftas påverkar de här fjädrarna återställningen av gripbackar och
kolvar till utgångspositionen (gripfingrar stängda på DHDS-…-NC).
Trepunktsgripdon DHDS är avsett för att gripa och hålla fast arbetslast.
2
Förutsättningar för korrekt användning av produkten
• Jämför gränsvärdena i den här bruksanvisningen med din aktuella applikation
(t ex tryck, krafter, moment, temperatur, massa, hastighet). Endast när
belastningen ligger inom tillåtna gränsvärden kan produkten användas enligt
gällande säkerhetsdirektiv.
• Ta hänsyn till rådande driftsmiljö.
Korrosiva omgivningar förkortar produktens livslängd (t ex ozon).
• Se till att tryckluften förbehandlas korrekt (
11 Tekniska data).
• Mediet som användes från början ska användas under produktens hela
livslängd. Exempel: Använd alltid icke dimsmord tryckluft.
• Pålufta hela anläggningen långsamt. På så sätt uppstår inga okontrollerade
rörelser. Mjukstartventil av typen HEL ger långsam påluftning.
• Följ gällande lagar och bestämmelser.
• Avlägsna transportemballage såsom folier, kapslingar och kartongbitar
(förutom eventuella förslutningselement i de pneumatiska anslutningarna).
Förpackningsmaterialet kan återvinnas (undantag: oljepapper = restavfall).
• Använd produkten i originalutförande, gör inte egna förändringar på den.
• Observera varningar och information på produkten och i tillhörande
bruksanvisningar.
• Observera åtdragningsmomentens toleranser.
Om uppgift saknas gäller toleransen ±20 %.
3
Mekanisk montering
Information
För höga åtdragningsmoment vid
monteringen förstör gripmekanismen.
• Observera maximalt tillåtna
åtdragningsmoment.
• Observera maximalt tillåta värden
för följande egenskaper
(
11 Tekniska data):
– Kraft F
– Moment Mx, My och Mz
Fig. 2
För montering av gripfingrarna:
1. Positionera gripfingrarna med
centreringshylsorna i sätet
7 på
gripbacken
1.
2. Fäst gripfingrarna med två
fästskruvar vardera
8 i de gängade
hålen.
Parametrarna anges i följande tabell.
7
8
1
Fig. 3
Dimension
16
32
50
Sätes-
∅ [H8] för centreringshylsa
7
[mm]
5
5
7
Backbredd [-0,02]
1
[mm]
6
10
14
Skruv
8
M3
M3
M5
Åtdragningsmoment
[Nm]
1,2
1,2
5,9
Fig. 4
Vid användning av lägesgivare:
• Beakta följande punkter:
– Störningsinverkan på grund av ferritiska monteringsdelar (t ex fästskruvar av
ferritiskt stål).
– Ev utstickande lägesgivare.
Vid avläsning av båda kolvändlägena:
• Skjut in de båda lägesgivarna i olika spår
6.
• Se till att det finns tillräckligt med plats för anslutningselementen.
Så här monteras gripdonet:
• Fäst DHDS på följande sätt:
1. Tryck in centreringsstiftet
9 i sätet.
2. Placera gripdonet på anslutningsytan
(resp på centreringen
aJ på
DHDS-32/50).
3. Fäst genom att skruva in
skruvarna
aA.
Parametrarna anges i följande tabell:
9
aA
aJ
aA
Fig. 5
