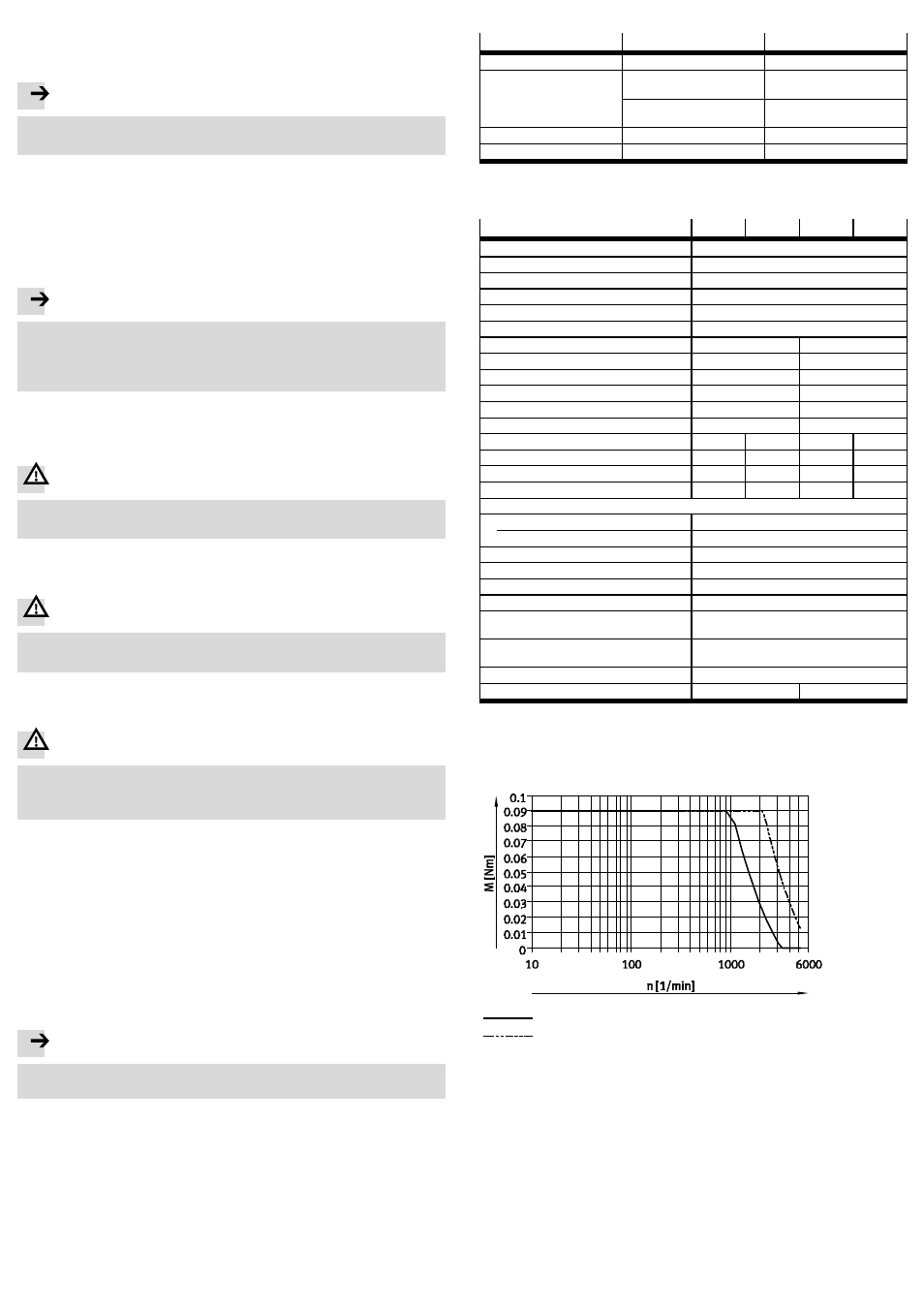

4. Rengör motorns axel
1.
Kopplingen greppar endast glidfritt på en torr och fettfri axeltapp.
Fettlösande medel som tränger in i lagret tvättar bort lagrets engångssmörjning.
Information
Pulsgivaren och bromsen kan förstöras.
• Beakta maximal axiell axelbelastning (
Tekniska data).
5. Placera EMMS-ST på flänsfästet
2.
6. Fäst motorn i gängorna
3 till din mekanism.
Färdiga motormonteringssatser för drivenheter finns som tillbehör från Festo
(
Tillbehör).
7. Dra åt fästskruvarna (
Anvisningar för drivenhet och motormonteringssats).
5
Idrifttagning
Information
När hållbromsen strömsätts kan ställdon som är anslutna till motorn oväntat
börja röra på sig.
• Se till när hållbromsen strömsätts (lossas) att drivsteget håller motorn
reglerad i rätt position.
• Ta motorn i drift tillsammans med drivsteget enligt drivstegets manual.
6
Manövrering och drift
Varning
Heta husdelar kan leda till brännskador.
• Se till att inga personer eller främmande föremål kan komma för nära motorn.
7
Underhåll och skötsel
Varning
Dammskikt kan fatta eld.
• Rengör motorhöljet regelbundet från damm.
8
Demontering och reparation
Varning
Laster som faller ned kan leda till personskador.
• Se till att drivenhetens arbetslast befinner sig i en säker position (t.ex. i nedre
ändläget vid lodrät montering).
• Ta först nu bort EMMS-ST från mekanismen.
Vid behov av reparationer:
• Skicka motorn till Festo.
En reparation utförd av Festo säkerställer att säkerhetsstandarderna följs.
• Fullfölj monteringen så här:
1. För löparen/avläggaren för mekanismen som ska drivas till en säker position.
2. Montera motormonteringssatserna enligt anvisningarna i monteringsanvis-
ningen.
9
Tillbehör
Information
• Välj lämpliga tillbehör ur vår katalog
(
www.festo.com/catalogue).
10
Åtgärdande av störningar
Störning
Möjlig orsak
Åtgärd
Motoraxeln roterar inte
För hög last
Reducera motorlasten
Motoraxeln roterar inte
Drivsteget är ännu inte aktivt
Kontrollera
drivstegssignalerna
Hållbroms aktiv (endast vid
EMMS-ST-…-SB/-SEB)
Lossa hållbromsen
Motoraxeln roterar åt fel håll
Installationssfel
Kontrollera kablarna
Motorn stannar i fel position
Stegfel
Upprepa referenskörningen
Fig. 4
11
Tekniska data
EMMS-ST-28-L-…
S
SE
SB
SEB
Märkmatningsspänning motor
[V]
48
Märkström, motor
[A]
1,4
Hållmoment, motor
[Nm]
0,09
Stegvinkel vid fullsteg
[°]
1,8 ± 5 %
Lindningsmotstånd
[Ω]
2,3 ± 15 %
Lindningsinduktans vid 1 kHz
[mH]
1,4 ± 20 %
Totalt utgående tröghetsmoment
[kgcm
2
]
0,018
0,025
Matningsspänning broms
[V]
–
24
Effektförbrukning broms
[W]
–
8
Hållmoment, broms
[Nm]
–
0,2
Kontaktfördröjning broms
[ms]
–
6
Lossningstid broms
[ms]
–
10
Pulser/varv
–
500
–
500
Nollimpuls
–
Ja
–
Ja
Line Driver (RS422-protokoll)
–
Ja
–
Ja
Matningsspänning, pulsgivare
[V]
–
5
–
5
Radiell axelbelastning:
5 mm avstånd till fläns
[N]
58
20 mm avstånd till fläns
[N]
20
Axiell axeltappsbelastning
[N]
7
Isolationskapslingsklass
B (130 °C)
Kapslingsklass (i monterat tillstånd)
IP65
Omgivningstemperatur
[°C]
–10 … +50
CE-märkning (se försäkran om öve-
rensstämmelse)
1)
enligt EU:s EMC-direktiv
Relativ luftfuktighet
(ej kondenserande)
[%]
45 … 80
Max. kabellängd
[m]
15 (se drivstegets dokumentation)
Produktvikt
[kg]
0,32
0,38
1)
I bostadsområden kan åtgärder för radioavstörning vara nödvändiga
Fig. 5
12
Karakteristik
Märkspänning 48 V
24 V DC
48 V DC
Fig. 6
