EGSP/EGSK
Festo EGSP/EGSK 0901NH 中文
26
S

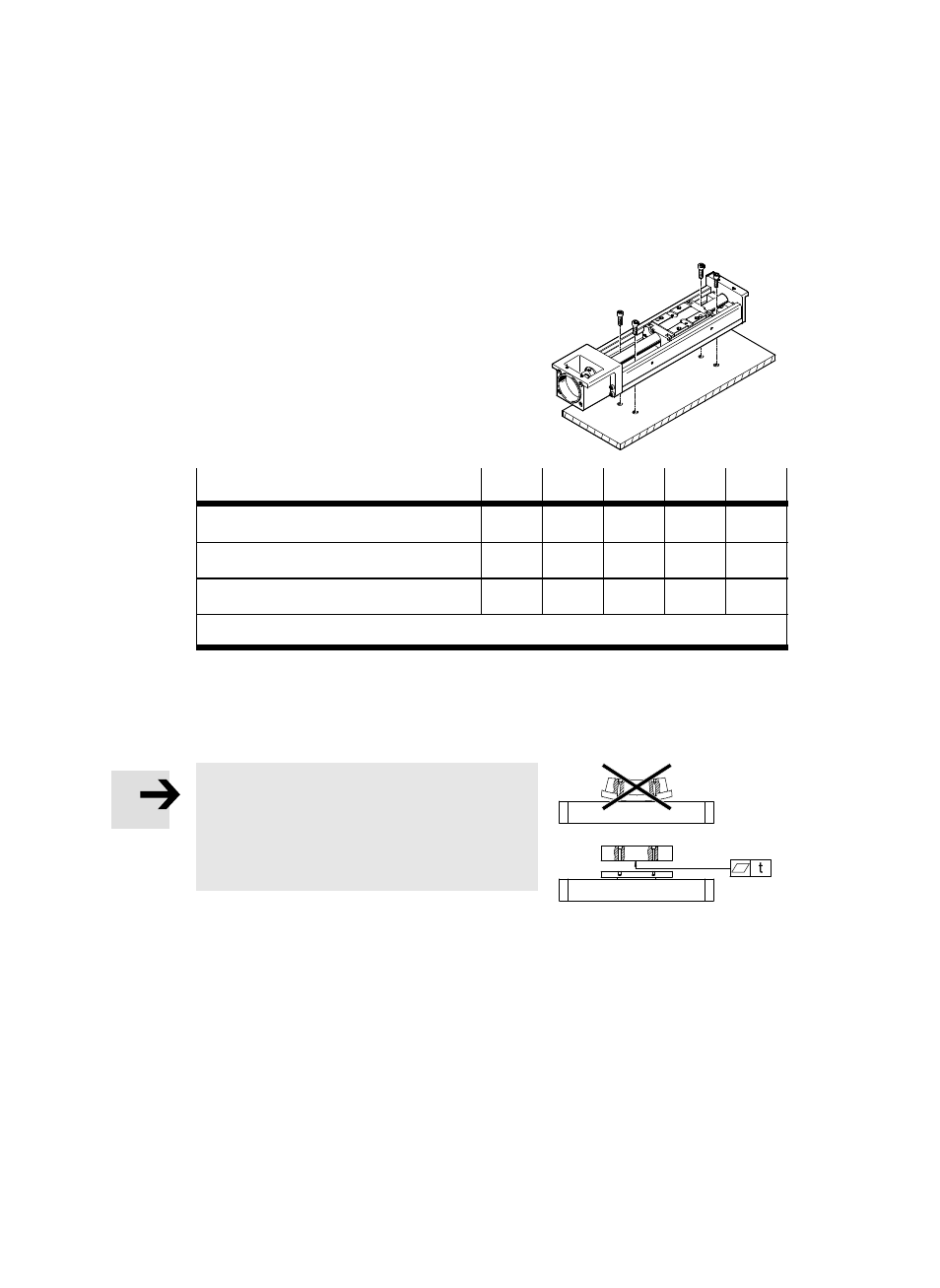

将螺丝拧入所有安装孔 4 内。
S
请注意勿将螺丝头凸出于沉孔之外。
S
均匀地拧紧固定螺丝。紧固扭
矩汇总于下表中。
EGSP/EGSK-...
15
20
26
33
46
螺丝
M3
1)
M3
M4
M5
M6
沉孔深度
[mm]
2
3
4
5.4
6.5
紧固扭矩
[Nm]
1.2
1.2
2.9
5.9
9.9
1) 符合 DIN 6912 标准(平头螺丝)
图 5
安装工作负载
注意
变形的有效负载会使钢制滑块产生弯曲,从
而导致导轨的使用寿命缩短。
S 要确保工作负载的安装面的平整度
t
≤
0.05 mm。
S
有效负载的位置应使作用力(与运动轴向平行)和杠杆臂造成的倾覆力尽可
能小。
图 4
图 6
