1 工作部件和接口
2 3 5 4 1

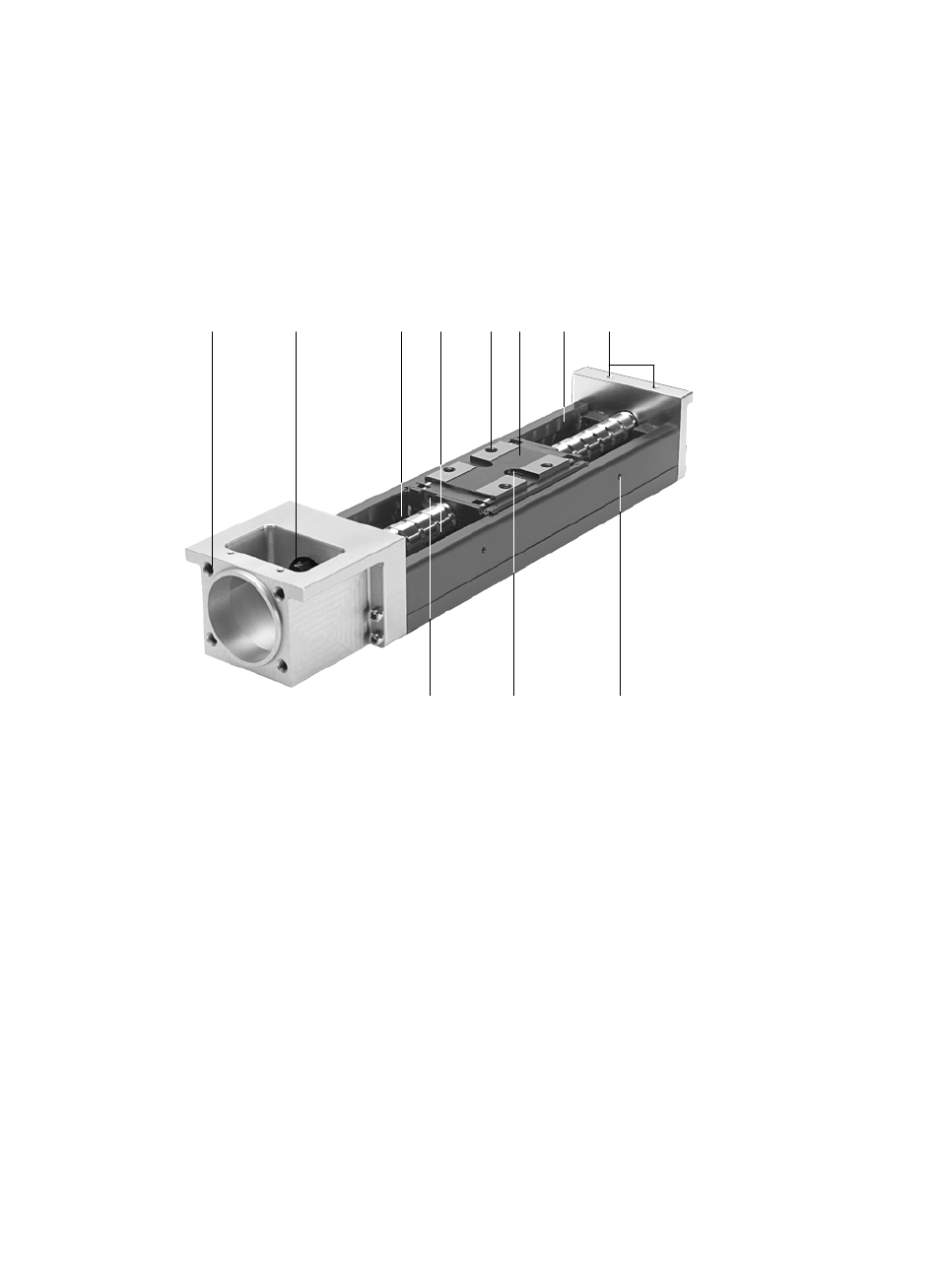

图 1
7 6 8
9 aJ aA
1 安装螺纹，用于马达安装组件（附件）
2 驱动轴
3 滚珠丝杆
4 用于直接固定的安装孔（在底面上）
5 安装螺纹和定位孔，用于有效负载
6 滑块
7 型材，带集成滚轮导轨
8 安装螺纹，用于端盖（附件）
9 安装螺纹，用于传感器安装导轨（附件）
aJ 安装螺纹，用于传感器感应片（附件）
aA 滚珠丝杆和滚动轴承导轨的润滑部位：
–
注油嘴或者润滑孔（EGSK）
– 润滑孔（EGSP）
