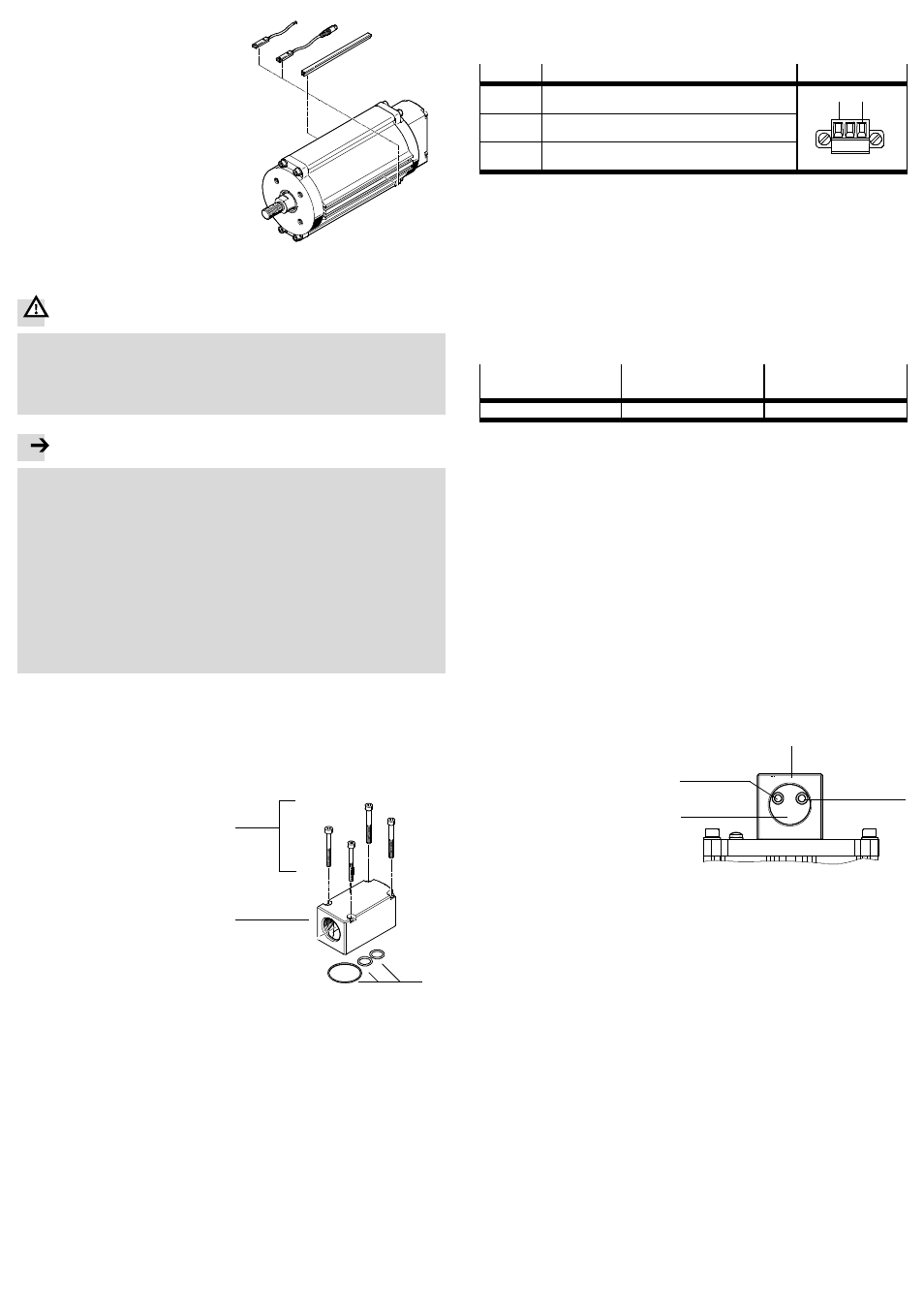

Страница 3
При использовании дополнительных
бесконтактныхдатчиков:
• Установите бесконтактные датчики
в соответствующие пазы. Закрыва-
ющие профили над пазами закреп-
ляют кабели и защищают ихот за-
грязнения.
• При монтаже соблюдайте
требуемые минимальные
расстояния до ферритовых
материалов.
Fig. 6
7.2 Монтаж электрической части
Предупреждение
• Применяйте только такие источники тока, которые обеспечивают надеж-
ную электроизоляцию рабочего напряжения согласно IEC/DIN EN 60204-1.
Также должны соблюдаться общие требования к электрическим цепям
защитного сверхнизкого напряжения (PELV) в соответствии с
IEC/DIN EN 60204-1.
Примечание
Неверное подключение может привести к повреждению электроники или
неполадкам.
• Убедитесь в том, что длина линии системы измерения перемещений
не превышает максимально допустимой длины, равной 30 м.
• Соедините клемму заземления (Fig. 1
7 ) с низким импедансом (короткий
провод с большим поперечным сечением) с потенциалом земли – момент
затяжки 5 Н·м ± 10 %.
• Учитывайте назначение контактов (
Fig. 8). Систему измерения переме-
щений разрешается использовать только как делитель напряжения –
не
как переменный резистор.
• Используйте, по меньшей мере, 3-жильный электрический соединитель-
ный кабель с наружным номинальным диаметром от 6,5 до 8 мм – сечение
провода [мм²] 0,75 … 1,5.
• Рекомендация: Используйте предварительно смонтированную соединитель-
ную магистраль NHSB с защитным шлангом согласно принадлежностям
(
www.festo.com/catalogue).
На электрическом разъеме расположена фланцевая розетка (
Fig. 1).
Для электроподключения следует демонтировать фланцевую розетку.
Состав фланцевой розетки и кабельного штуцера показан на следующем
рисунке:
1 Крепежные винты –
момент затяжки
Fig. 9
2 Уплотнения (кольца круглого
сечения)
3 Крепежная резьба (M32 x 1,5)
для соединительного кабеля
(принадлежность) – момент
затяжки 15 Н·м ± 10 %.
Fig. 7
1
2
3
1. Ослабьте крепежные винты фланцевой розетки (
Fig. 7
1 ) и осторожно
снимите фланцевую розетку.
2. При необходимости выкрутите кабельный штуцер соединительного кабеля
(поставляется как опция в сочетании с соединительным кабелем) согласно
соответствующей инструкции по монтажу.
3. Вставьте электрический соединительный кабель через сквозной ввод флан-
цевой розетки (
Fig. 10
1 ).
4. При необходимости отсоедините закрепленную двумя винтами планку розет-
ки электрического разъема.
5. Используйте специально предназначенные для подключения гильзы для
обжима концов проводов и подсоедините проводами планку розетки соглас-
но назначению контактов (
Fig. 8) – момент затяжки 0,22 Н·м … 0,25 Н·м.
Через 3-полюсный разъем к встроенной системе измерения перемещений
подается напряжение, и выводится сигнал датчика.
Контакт
Назначение
1)
Разъем
1
Рабочее напряжение -
3
1
2
Выход фактического значения (0 … 15 В пост. тока)
3
Рабочее напряжение +
1) Максимально допустимое рабочее напряжение 15 В пост. тока
Fig. 8
6. Осторожно установите соединенную проводами планку розетки на штекер.
7. Снова закрепите планку розетки двумя винтами – момент затяжки:
0,5 Н·м ± 10 %.
8. Снова установите фланцевую розетку. При этом следите за правильностью
установки уплотнений и колец круглого сечения.
9. При затягивании крепежныхвинтов фланцевой розетки соблюдайте момент
затяжки (
Fig. 9).
Момент затяжки крепежныхвинтов фланцевой розетки
Исполнение
С DFPI-100-...-E-P-G2
по DFPI-160-...-E-P-G2
С DFPI-200-...-E-P-G2
по DFPI-320-...-E-P-G2
Момент затяжки
[Н·м]
2,7 ± 10 %
6 ± 10 %
Fig. 9
7.3 Монтаж пневматической части
• Используйте предварительно смонтированную соединительную магистраль
NHSB с защитным шлангом согласно принадлежностям (
www.festo.com/
catalogue) или прошедшие наружную калибровку пневматические соедини-
тельные магистрали с наружным диаметром 8 мм. Для этого пригоден,
например, полимерный шланг PUN-8x1,25 фирмы Festo.
• Проверьте необходимость в обратных клапанах. Так при падении давления
в случае вертикального или наклонного монтажного положения вы предот-
вратите внезапное соскальзывание движущейся нагрузки.
Во фланцевой розетке имеется два резьбовыхотверстия (
Fig. 10). Постав-
ляется с предприятия-изготовителя с предварительно смонтированными цанго-
выми штуцерами с резьбой (входят в объем поставки).
Подключите шланги DFPI следующим образом:
1. При необходимости выкрутите кабельный штуцер предлагаемого как опция
соединительного кабеля (
инструкция по монтажу принадлежности).
2. При необходимости выньте заглушки на цанговыхштуцерахс резьбой.
1 Сквозной ввод для электри-
ческихкабелей
2 Пневматический канал 2:
втянуть шток
3 Фланцевая розетка
4 Пневматический канал 4:
выдвинуть шток
Fig. 10
1
2
3
4
3. Подключите DFPI шлангами к пневматическим каналам (
Fig. 10). При этом
вставьте требуемый шланг до упора в соответствующий цанговый штуцер
с резьбой.
– Подача воздуха в канал 2 (
Fig. 10
2 ): шток втягивается (открыть техноло-
гический клапан)
– Подача воздуха в канал 4 (
Fig. 10
4 ): шток выдвигается (закрыть техноло-
гический клапан)
4. Только в состоянии при сброшенном давлении: проверьте безопасную при-
остановку шлангового соединения, слегка потянув за шланг.
5. При использовании поставляемой как принадлежность соединительной
линии: при необходимости монтируйте кабельный штуцер и защитный шланг
согласно соответствующей инструкции по монтажу.
Отсоединение шланга
1. Прижмите вниз отпускное кольцо (синее) цангового штуцера с резьбой
и удерживайте его прижатым.
2. Осторожно выньте шланг из цангового штуцера.
Перед дальнейшим применением шланга уберите поврежденную часть путем
отрезания.
