5
Транспортировка и хранение
Предупреждение
Опасность защемления! Опасность отсечения!
В зависимости от исполнения изделия DFPI весит до прибл. 86 кг.
Падение изделия может привести к защемлению или отсечению частей тела.
• В случае исполнений изделия весом более 12 кг обязательно пользуйтесь
специальными грузоподъемными средствами, чтобы можно было
безопасно перемещать изделие при транспортировке и монтаже.
Обеспечьте следующие условия хранения:
– малая длительность хранения и прохладное, сухое, затененное, защищенное
от действия коррозии место хранения.
6
Условия применения изделия
Монтаж и ввод в эксплуатацию должны выполняться только
квалифицированными специалистами в соответствии с руководством по
эксплуатации.
Примечание
Неправильное обращение приводит к отказам в работе.
• Следите за тем, чтобы все указания этой главы всегда соблюдались. Так
обеспечивается правильность и надежность функционирования изделия.
Примечание
Поперечные усилия, воздействующие на шток, могут повредить опору штока
DFPI.
• Убедитесь в том, что на шток не воздействуют никакие поперечные усилия,
например, через внешнюю направляющую полезной нагрузки (допустимы
только приводные технологические клапаны).
Примечание
Длительная эксплуатация на пределе указанной окружающей температуры
и рабочей частоты может сократить срок службы привода.
• При длительной эксплуатации в экстремальныхусловияхиспользуйте
сжатый воздухс содержанием масла. Масло должно быть химически
неактивным (химически устойчивым) и не должно закоксовываться.
• Сравните предельные значения, указанные в данном руководстве по эксплу-
атации, с предельными значениями в конкретном случае использования
(например, значения давления, усилия, моментов, массы, скорости, темпе-
ратуры). Только при соблюдении предельныхзначений нагрузки возможна
эксплуатация изделия согласно применимым директивам о безопасности.
• Следите за соблюдением действующихрегиональныхпредписаний, напри-
мер, профсоюза или государственныхведомств.
• Удалите элементы упаковки, за исключением самоклеящихся этикеток на
пневматическихканалах(опасность попадания грязи). Упаковка пригодна
для утилизации по виду материала (исключение: промасленная бумага, ути-
лизируется как “остальной мусор”).
• Учитывайте окружающие условия в месте применения. Агрессивная среда
сокращает срок службы изделия.
• Используйте изделие в оригинальном состоянии без внесения каких-либо
самовольныхизменений.
• Защитите устройство от колебаний давления и превышения рабочей
температуры. Используйте клапаны сброса давления и регуляторы давления.
• Проследите за тем, чтобы сжатый воздухпрошел надлежащую подготовку
(
технические характеристики в главе 13).
• В штатныхусловияхприменяйте только сжатый воздух, не содержащий
масла. Изделие снабжено заводской смазкой, которой достаточно на весь
срок службы. При использовании сжатого воздуха с содержанием масла
заводская смазка вымывается. В таком случае в дальнейшем изделие
разрешается эксплуатировать только со сжатым воздухом, содержащим
масло.
• Убедитесь в том, что обрезанные концы шлангов являются ровными и не
имеют задиров. Так вы избежите повреждения внутреннихуплотнительных
колец DFPI при вводе шлангов сжатого воздуха.
• Выберите соответствующие принадлежности, например, соединительный
кабель и бесконтактный датчик из нашего каталога (
www.festo.com/
catalogue).
• Пользуйтесь только разрешенными для данного изделия бесконтактными
датчиками из нашего каталога (
www.festo.com/catalogue).
7
Монтаж
Примечание
При использовании бесконтактныхдатчиков: ферритовые материалы (напри-
мер, стальные детали и листы) в непосредственной близости от бесконтакт-
ныхдатчиков могут вызвать нежелательные сигналы переключения. При
слишком близком монтаже несколькихлинейныхприводов магнит цилиндра
может активировать переключение бесконтактного датчика на соседнем
линейном приводе.
• При монтаже соблюдайте требуемые минимальные расстояния до ферри-
товыхматериалов. Требуемые расстояния следует определять в каждом
случае монтажа приводов!
• Устанавливайте несколько линейныхприводов так, чтобы зона действия
магнита цилиндра не оказывала влияния на бесконтактный датчик сосед-
него линейного привода.
При высокихтемпературахрабочей среды в трубопроводе и клапане:
• Применяйте теплоизолированную муфту-удлинитель.
7.1 Монтаж механической части
Для крепления линейный привод имеет схему монтажных отверстий согласно
DIN 3358. С ихпомощью линейный привод привинчивается к технологическому
клапану или отсечной перегородке. Монтажное положение – любое.
• Закрепите DFPI 4 винтами.
• Равномерно закрутите крепежные винты. Моменты затяжки: 25 Н·м ± 5 %
для резьбы M8; 46 Н·м ± 5 % для резьбы M10.
Для крепления шиберной заслонки шток снабжен наружной резьбой.
Поверхность под ключ на штоке служит для удержания, чтобы во время закреп-
ления избежать недопустимыхкрутящихмоментов на штоке – размер под ключ
технические характеристики в главе 13.
• При необходимости используйте соответствующие адаптеры для крепления
(
каталог www.festo.com/catalogue).

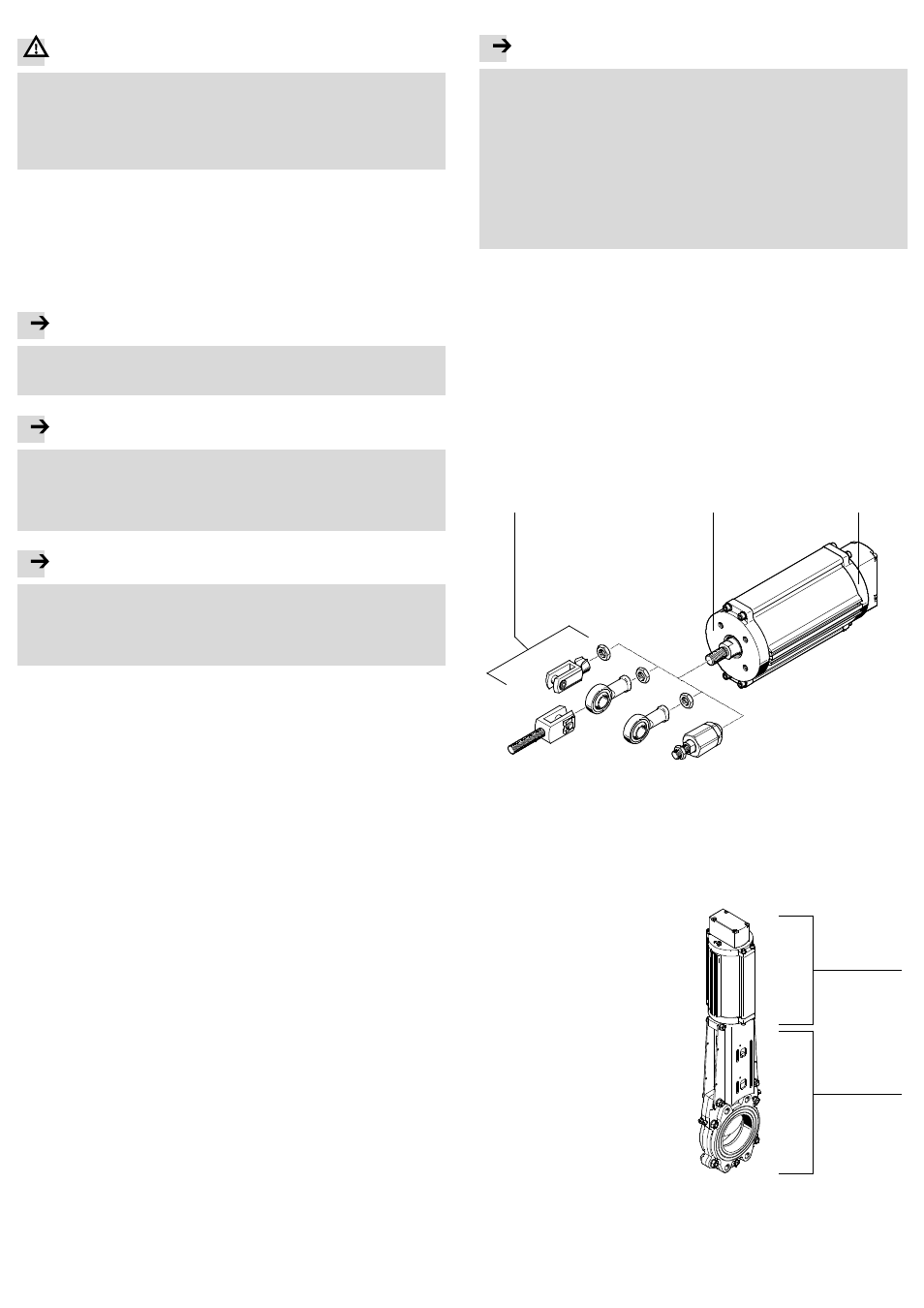

Fig. 4
2
1
3
1 Адаптеры для крепления
шиберной заслонки – примеры
2 Передняя крышка с крепежной
резьбой (4) для монтажа на ши-
берную арматуру с расположени-
ем отверстий согласно DIN 3358
3 Задняя крышка
На рисунке справа в качестве приме-
ра показано механическое соедине-
ние DFPI (
Fig. 5
1 ) с тех нологиче-
ским клапаном (
Fig. 5
2 ). При
монтаже соблюдайте следующие ука-
зания:
• Монтируйте DFPI так, чтобы на опо-
ру штока не воздействовали ника-
кие поперечные усилия.
• Монтируйте DFPI так, чтобы был ре-
ализован требуемый рабочий прин-
цип открытия и закрытия клапана
или отсечной перегородки.
Fig. 5
1
2
