DHTG
Festo DHTG 0801a
中文
34
6
调试

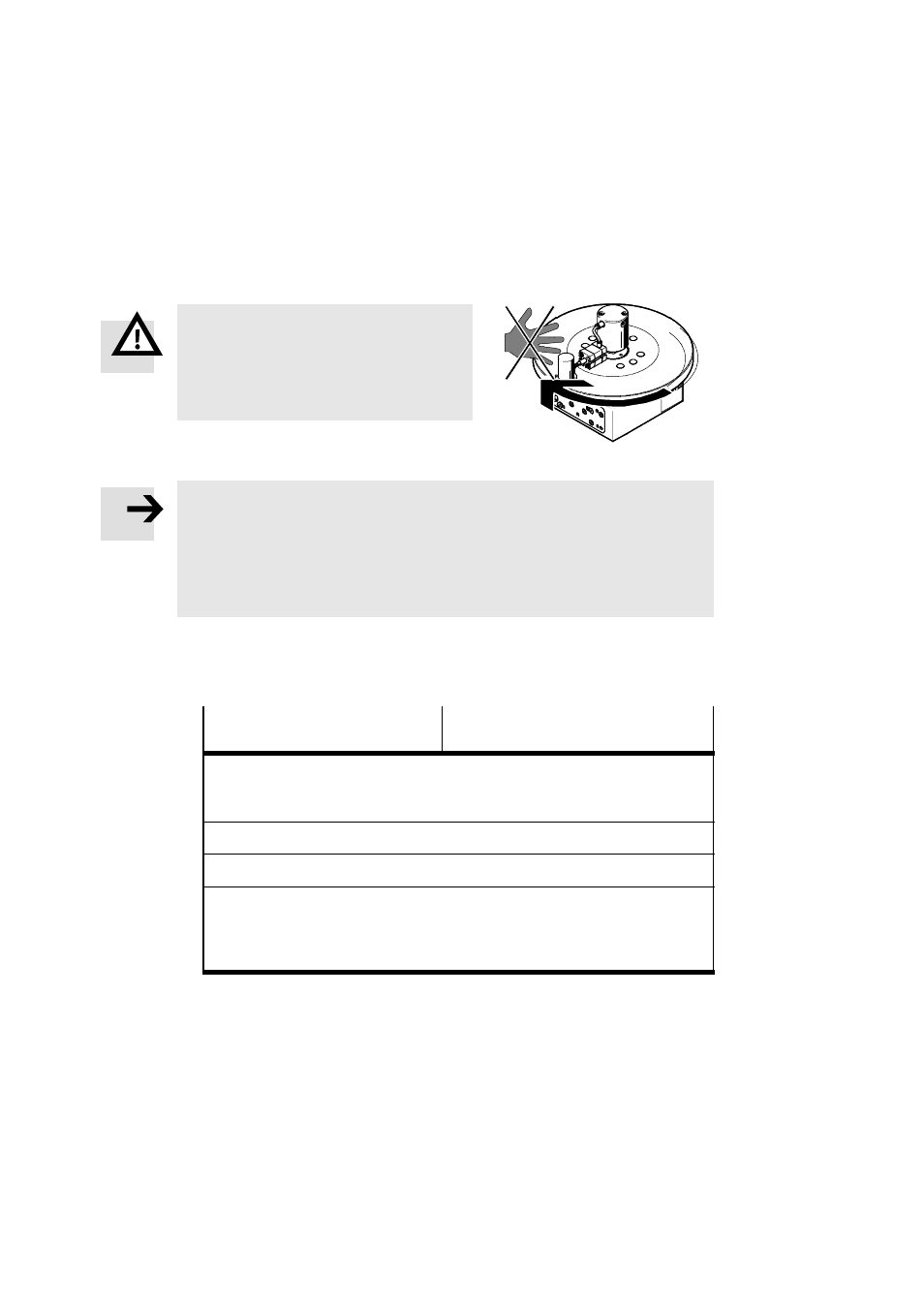

警告
转动部件有导致受伤的危险。
S 请确保无人触及 DHTG 的运行区域,
也不得有任何异物侵入(例如用护栏来
保护隔离)。
注意
齿条初始位置不到位将导致不正确的动作。DHTG 排气释放时,液压缓冲器
的回复力可能将分度盘从终端位置反弹至某个不确定的位置。
S 每次调试前必须对以下气接口加压进气:
– 顺时针或逆时针旋转分度时为气接口 (B)
– 摆动运行时为气接口 (C) 或 (D)。
S
请用最小可为 4 bar 的压力为整个设备缓慢加压。
S
按以下步骤起动试运行:
顺时针旋转分度或逆时针旋转分
度
摆动运行
1. 旋转节流螺丝aJ:
一 开始完全拧入
一 然后再往回拧出一圈
2. 为接口 (A) 缓慢加压
3. 为阀门设定换向节拍
4. 以低的节拍频率进行试运行,检查是否有必要作如下的变动:
– 重调接近开关
– 通过旋出节流螺丝 aJ 逐步提高速度
– 调节液压缓冲器
图 14
图 13
