Инструкция по эксплуатации Festo Делительно-поворотный стол DHTG
Страница 13
DHTG
Festo DHTG 0801a Русский
13
S
Соблюдать максимально допустимую частоту в зависимости от момента инерции
(
Î см. раздел «Технические данные»).
При выходе в конечное положение поворотный стол
не должен ударяться слишком
сильно, чтобы не сработала защита от перегрузки.
S
Завершить пробное испытание.
Для
настройки демпфирования:

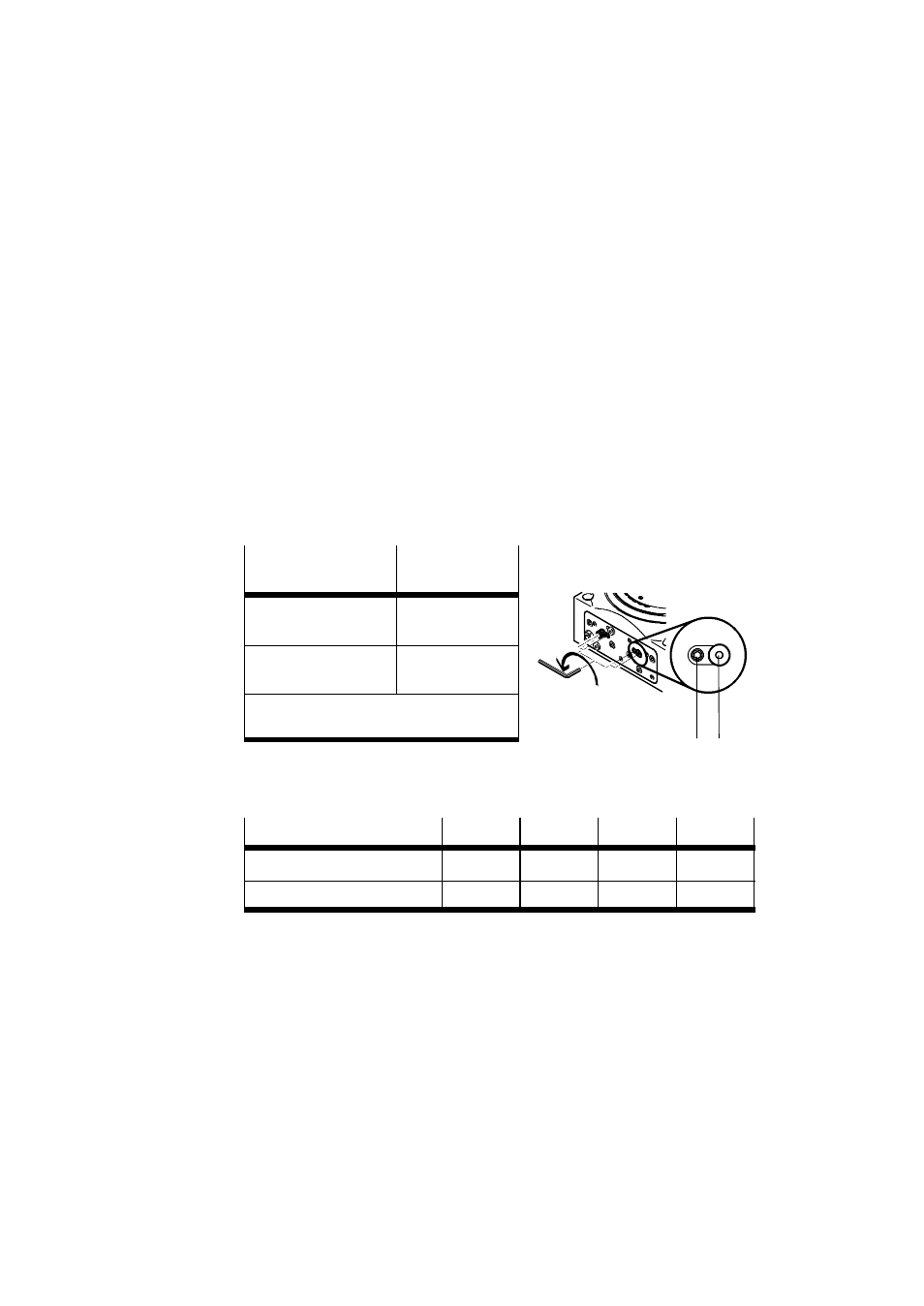

S
Oслабить на один оборот фиксирующий элемент (К).
S
Поворачивать регулировочный винт 6 до тех пор, пока не будет достигнуто
желаемое демпфирование.
При перемещении в конечное положение поворотный стол
не должен ударяться
слишком сильно, чтобы не сработала защита от перегрузки. Максимальный момент
инерции не должен быть превышен.
Направление
вращения 6
Реакция
По часовой стрелке
1)
Демпфирование
усилится
Против часовой стрелки
Демпфирование
станет слабее
1) Регулировочный винт затянуть максимально
плотно
Pиc. 15
S
Снова затянуть фиксирующий элемент (К). Момент затяжки составляет:
DHTG-...
65
90
140
220
Размер ключа
2,5
2,5
4
4
Момент затяжки
[Нм]
0,8
0,8
2,5
2,5
Pиc. 16
6
(K)
