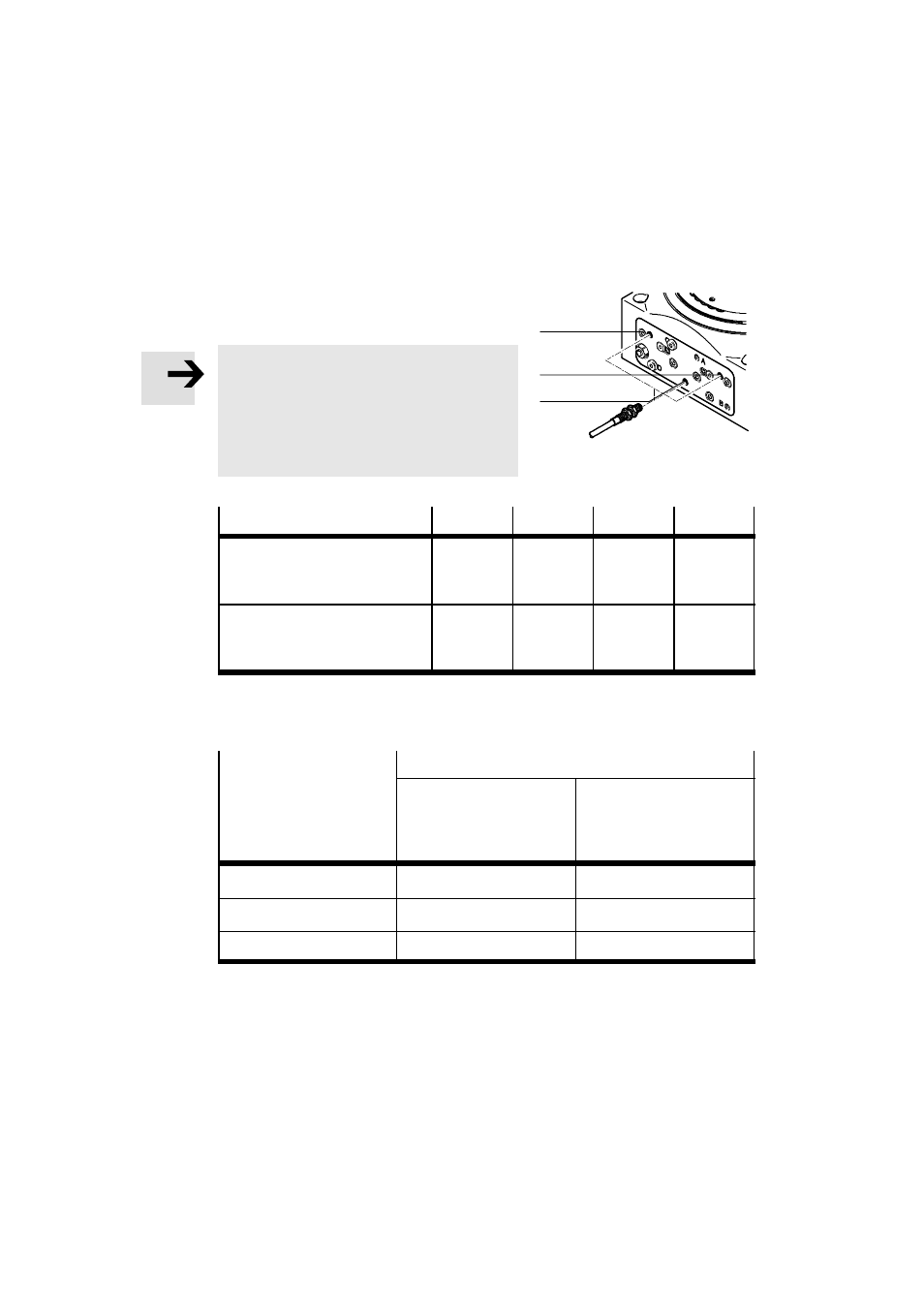

Монтаж электрической части
В случае применения датчиков, используемых для
определения положения:
Указание
Ложное срабатывание или повреждение
датчика из-за слишком глубокого вкручивания.
S Убедиться, что датчик вкручен в отверстие
на следующую максимальную глубину
ввинчивания.
DHTG-...
65
90
140
220
Максимальная глубина
ввинчивания
(Конечные положения): U/W
[мм]
11,5
11,5
13,5
18,5
Максимальная глубина
ввинчивания
(Блокировка): V
[мм]
19,7
14
16
21
Pиc. 11
S
Ввинтить датчики положения в следующие резьбовые отверстия:
Запрос (распознавание
б
б
)
Направление вращения
приближения объекта)
Правое вращение
(по часовой стрелке)
Левое вращение (против
часовой стрелки)
(Возвратно-
поступательное движение)
Направление вращения
(W)
(U)
Блокировка
(V)
(V)
Исходное положение
(U)
(W)
Pиc. 12
Pиc. 10
(U)
(V)
(W)
