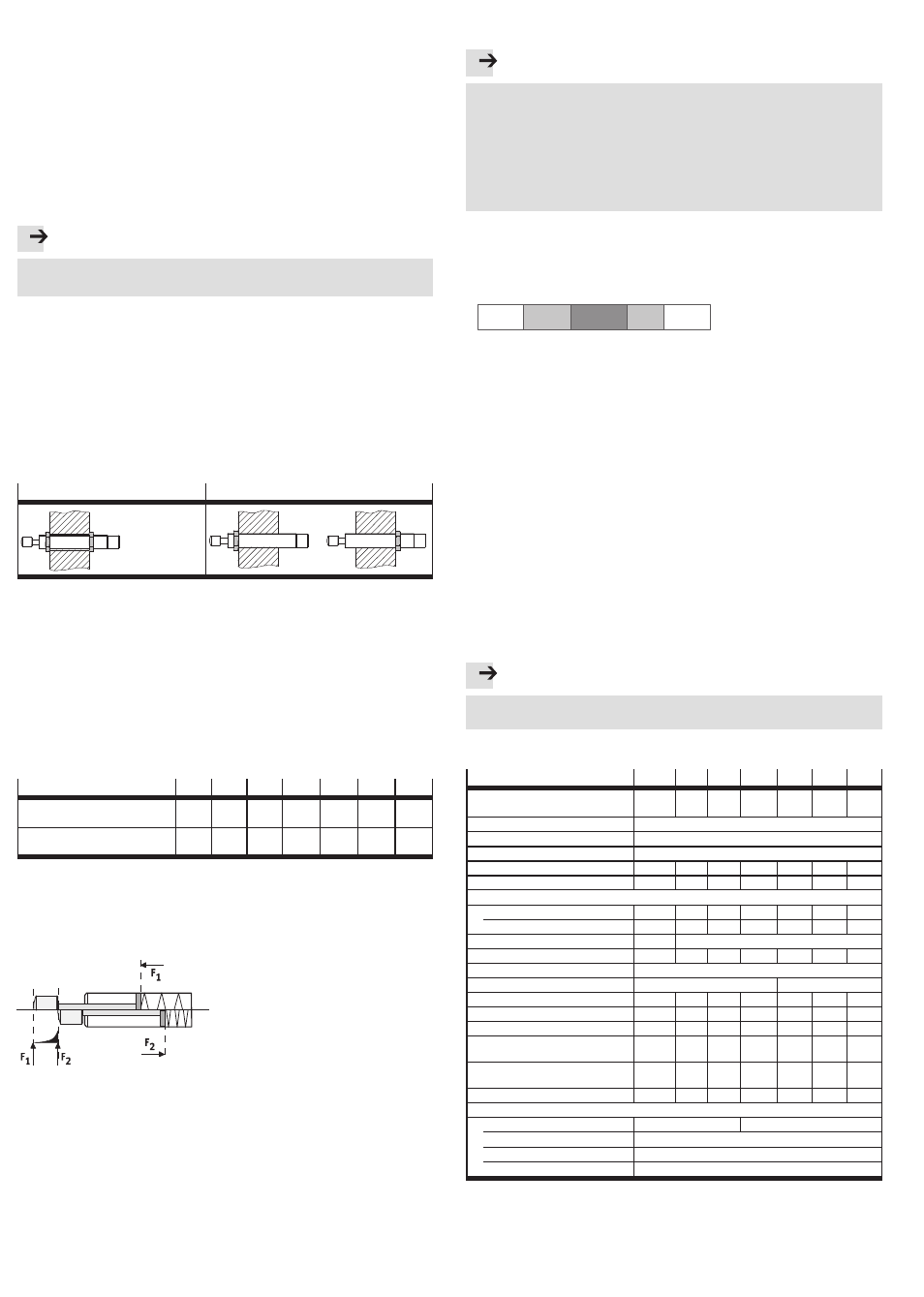

Stötdämpare YSRW
Svenska
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Funktion och användning
Stötdämparen YSRW är fylld med hydraulolja.
Massans anslag påverkar undanträngningen av olja via en vägberoende strypventil.
Rörelseenergin omvandlas till värmeenergi. En tryckfjäder återställer kolvstången.
YSRW är avsedd för att fånga upp massakrafter. Den är anpassad för belastning i
axiell riktning. Inom de tillåtna belastningsgränserna fungerar YSRW även som
anslag genom dämpningselementet.
YSRW är
inte avsedd för användning i rotations- och vridapplikationer eller i fuktiga
miljöer.
2
Förutsättningar för korrekt användning av produkten
Information
Felaktigt hantering kan leda till funktionsfel.
• Se till att uppgifterna i det här kapitlet alltid tillämpas.
• Jämför gränsvärdena i den här bruksanvisningen med den aktuella
användningsmiljön (t. ex. krafter, frekvenser, massor, temperaturer och
hastigheter). Att belastningsgränserna följs är en förutsättning för att YSRW ska
kunna användas enligt gällande säkerhetsriktlinjer.
• Ta hänsyn till de lokala omgivningsförhållandena.
• Följ de bestämmelser som gäller för användningsplatsen (t. ex. från
branschorganisationer eller nationella myndigheter).
• Använd YSRW i originalutförande utan någon form av egna modifikationer.
3
Montering
• Välj ett passande monteringsalternativ för det aktuella användningsfallet.
Hål
Gänga (genomgående)
Fig. 9
Om den tillåtna anslagskraften överskrids:
• Använd ytterligare ett fast anslag för stötdämparen.
• Ta hänsyn till följande punkter vid placeringen av YSRW:
– Massan ska träffa dämpningselementet så axiellt som möjligt
5 ( Fig. 1),
(max. avvikelse 3°,
Fig. 2).
– Ett externt anslag
8 ( Fig. 3) förhindrar att YSRW överbelastas till följd av
ökade massakrafter, och fungerar dessutom som ett exakt ändanslag
(
Fig. 3).
• Dra åt låsmuttrarna
3 ( Fig. 1) i enlighet med det valda fästalternativet.
Tillämpa nedanstående åtdragningsmoment:
YSRW
5-8
7-10
8-14
10-17 12-20 16-26 20-34
Min. mått för ext. avstånd (k)
7
[mm]
6,2
7,7
8,7
10,9
12,9
16,9
20,9
Max. åtdragningsmoment
3
[Nm]
2
3
5
8
20
35
60
Fig. 10
4
Idrifttagning
• Tillämpa de tillåtna värdena för:
– inskjutningskraften (F2) (
Tekniska data Fig. 13)
– återställningskraften (F1) (
Tekniska data Fig. 13)
Fig. 11
• Denna inskjutningskraft (F2) krävs för
att stötdämparen ska kunna tryckas in
till exakt det bakre ändläget. Vid en
extern ändlägesposition reduceras
detta värde proportionellt.
• Den här återställningskraften (F1) får
verka på kolvstången för att
stötdämparen ska tryckas ut helt igen
(t. ex. en framförvarande bult).
• Starta sedan en provkörning med den rörliga massan med reducerad
drifthastighet.
Under provkörningen:
• Accelerera arbetslasten stegvis upp till den senare drifthastigheten.
Drifthastigheten framgår av beräkningen för det aktuella användningsfallet. Vid
korrekt ändinställning når stötdämparens kolvstång ändläget (fast anslag) utan
hårt anslag.
5
Manövrering och drift
Vid ändrade driftförhållanden:
Information
Ändringar av arbetslasten kan leda till att massan slår hårt mot ändläget
(lasttoppar).
• Gör om inställningen av YSRW (
kapitel “Idrifttagning”).
Vidta följande åtgärder vid hårt anslag:
• Minska slaghastigheten. Mät dämpningslängden (s)
6 ( Fig. 3) för att
kontrollera (
(se Tekniska data Fig. 13).
Otillräcklig dämpningslängd indikerar större oljeläckage. YSRW måste då
bytas ut.
För maximering av YSRW:s livslängd:
För låg belastning av stötdämparen leder till ökat oljeläckage.
• Se till att stötdämparen har en energibelastning på minst 25 % till maximalt
100 %. Det rekommenderade området ligger mellan 50 och 80 %.
• Se till att YSRW belastas enligt följande:
0
25
50
80
100
125 %
D
B
B
C
A
A = olämplig
B = tillåten
C = optimal
D = otillåten
Fig. 12
• Observera att hydraulikoljans viskositet avtar under drift på grund av den
friktionsvärme som uppstår.
Detta gör att stötdämparna kan slå igenom vid längre drifttid.
Vid temperaturer under 0 °C:
• Observera att återställningstiden för YSRW blir längre (ca 1 s).
Vid låga temperaturer ökar hydrauloljans viskositet.
6
Underhåll och skötsel
• Inspektera YSRW efter eventuella oljeläckor ungefär var andra miljonte
lastcykel. Vi rekommenderar att YSRW:s dämpningslängd (s) (
Fig. 3)
kontrollmäts.
I övrigt kräver inte YSRW något underhåll.
7
Demontering och reparation
• Se till att YSRW återvinns på ett miljövänligt sätt (ska hanteras som miljöfarligt
avfall). YSRW är fylld med hydraulolja.
P.g.a. YSRW:s konstruktion går det inte att fylla på hydraulolja.
8
Tillbehör
Information
• Välj lämpliga tillbehör ur vår katalog
www.festo.com/catalogue
9
Tekniska data
YSRW
5-8
7-10 8-14 10-17 12-20 16-26 20-34
Dämpningslängd (s)
6
(
Fig. 3)
[mm]
8
10
14
17
20
26
34
Funktionssätt
Enkelverkande, tryckande
Dämpning
Självjusterande, mjuk kurva
Monteringsläge
Valfritt
Gänga
M8
M10
M12
M14
M16
M22
M26
Stigning
[mm]
1
1
1
1
1
1,5
1,5
Nyckelvidd
Låsmutter
[mm]
10
13
15
17
19
27
32
Hus
[mm]
7
9
11
13
15
20
24
Slaghastighet
[m/s] 0,1 … 2
0,1 … 3
Produktens vikt
[g]
8
18
34
54
78
190
330
Omgivningstemperatur
[°C]
–10 … +80
Återställningstid vid rumstemp. [s]
≤ 0,2
≤ 0,3
Återställningskraft F
1
[N]
0,9
1,2
2,5
3,5
5
6
10
Inskjutningskraft F
2
[N]
7,5
10
18
25
35
60
100
Max. anslagskraft i ändläget
[kN]
0,2
0,3
0,5
0,7
1
2
3
Max. energiupptagning per
slag
1)
[J]
1,3
2,5
4
8
12
35
70
Max. energiupptagning per
timme
1)
[kJ]
10
15
21
30
41
68
100
Max. massa
1)
[kg]
2
5
10
20
30
50
80
Material
Hus
Höglegerat stål
Förzinkat stål
Kolvstång
Höglegerat stål
Dämpningselement
Polyamid
Tätningar
Nitrilgummi
1)
De tekniska uppgifterna gäller för rumstemperatur. Vid högre temperaturer omkring 80 °C måste den
maximala massan och energiupptagningen minskas med ca 50 %.
Fig. 13
