DGC(I)-...-1H-PN,

EGC-...-1H...-PN, EGC-...-2H-PN

Festo AG & Co. KG
Postfach
73726 Esslingen
Германия
+49 711 347-0
www.festo.com

Руководство по эксплуатации

8028327
1307a
[8028328]

Оригинал: de

Линейный привод с узлом фиксации DGC(I)-/EGC-...-...H...-PN

Русский

. . . . .

Примечание

Монтаж и ввод в эксплуатацию должны проводиться только специалистами
соответствующей квалификации согласно данному руководству по
эксплуатации.

1

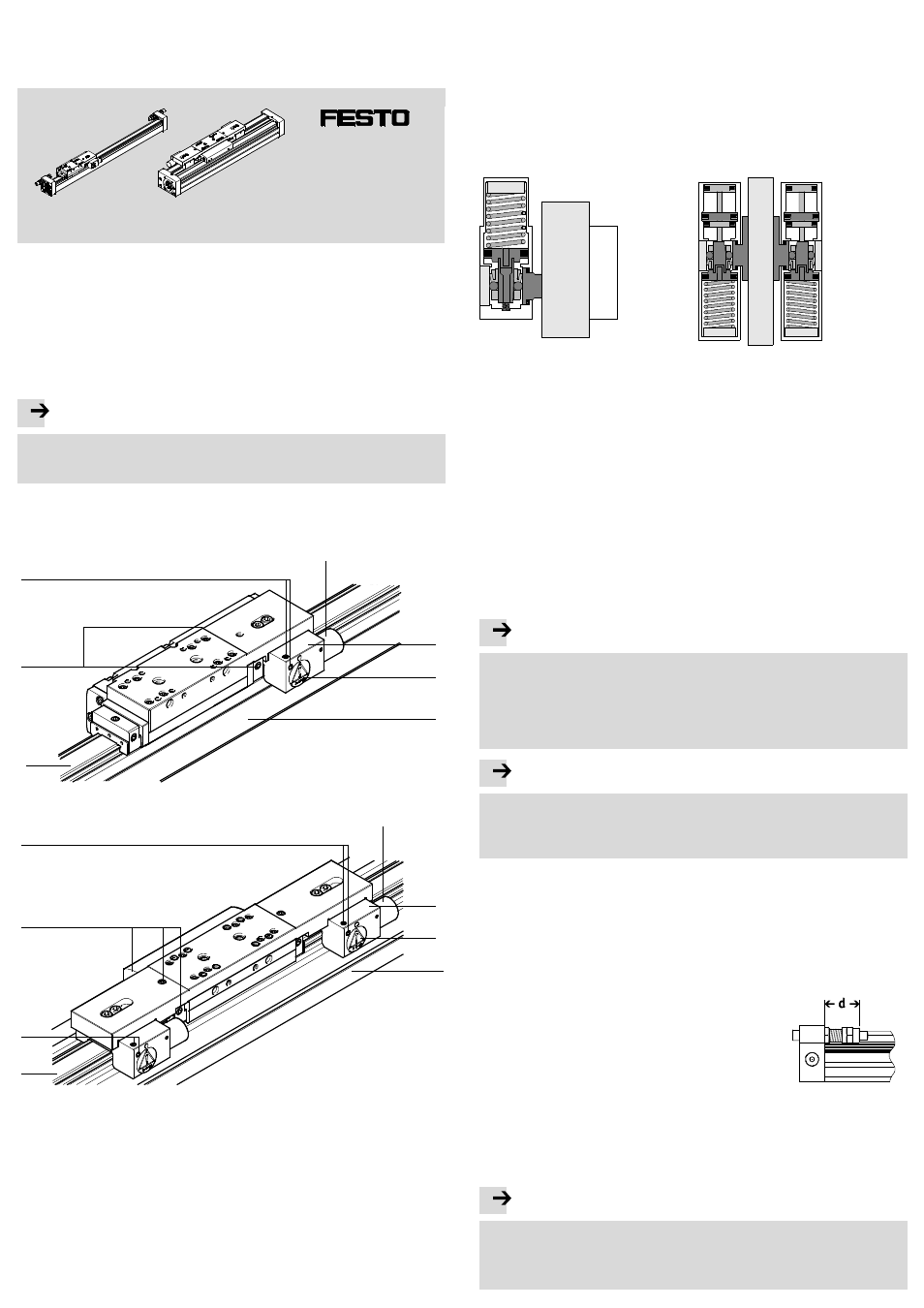

Элементы управления и точки подсоединения

Узел фиксации для DGC(I)

4

5

1

2

3

6

7

Узел фиксации для EGC

4

6

5

1

6

3

2

7

1 Узел фиксации:

1-канальный:
DGC(I)/EGC-...-1H...-PN
2-канальный: EGC-...-2H-PN

2 Крышка корпуса

3 Линейный привод:

пневматический для DGC(I)
электрический для EGC

4 Направляющий рельс

5 Смазочное отверстие

1)

:

- для DGC(I) доступ с 2 сторон
- для EGC доступ с 3 сторон

6 Пневматический канал питания

узла фиксации

1)

7 Корпус пружины

1)

для 2-канального узла фиксации EGC-...-2H-PN на обеих сторонах каретки

Fig. 1

2

Принцип действия и применение

В состоянии отсутствия давления усилие пружины воздействует на внутренние
механические элементы. За счет этого контактные профили с большим
усилием прижимаются к свободным участкам направляющего рельса –
каретка фиксируется.
Вследствие подачи воздуха в канале питания

6 нажимное усилие, относящее-

ся к усилию пружины, вызывает встречное действие, и контактные профили
отсоединяются от направляющего рельса – каретка может свободно переме-
щаться.

DGC(I)-25/32, EGC-80

DGC(I)-40/50, EGC-120/185

Fig. 2

Узел фиксации на линейном приводе предназначен для следующего случая
применения:
– Для DGC(I)-25/32 и EGC-80:

фиксация полезной нагрузки (например, при вертикальном монтажном
положении).
Предвидимое неправильное использование:
Торможение перемещения не допускается. Возможен повышенный износ,
вплоть до полного выхода из строя.
После внезапной потери давления допускается дальнейшее применение
узла фиксации только по завершении последующего функционального
испытания (

Управление и эксплуатация).

– Для EGC-120/185 и DGC(I)-40/50:

торможение процесса перемещения допустимо при определенных условиях
применения (

Технические характеристики).

3

Условия применения изделия

Примечание

Неправильное обращение может привести к отказам в работе.
• Учитывайте примечания руководства по эксплуатации DGC(I)/EGC для

безопасного использования изделия.
Технические характеристики линейного привода с узлом фиксации
DGC(I)/EGC-...-...H...-PN могут налагать ограничения на характеристики
в руководстве по эксплуатации линейного привода DGC(I)/EGC.

Примечание

При использовании в ориентированных на безопасность областях требуются
дополнительные меры в зависимости от необходимого уровня безопасно-
сти. Эти меры следует установить при оценке рисков машинного оборудова-
ния.

• Убедитесь в том, что после подачи воздуха к узлу фиксации на линейном

приводе не могут возникнуть никакие неконтролируемые перемещения.
Чтобы обеспечить достаточно малое время реакции для фиксации, следует
выбрать для сброса воздуха специальный распределитель (

Данные ката-

лога).

• Используйте изделие без внесения каких-либо самовольных изменений.
• Учитывайте предупреждения и указания, приведенные на изделии

и в соответствующих руководствах по эксплуатации.

4

Монтаж

Для DGC(I)-50-KF-YSR(W)-1H-PN:
• Соблюдайте измененное расстояние d

амортизатора.
Расстояние составляет: d = 47,3 ... 56 мм.

Fig. 3

• Обеспечьте достаточно места для пневматических линий вместе с их шланго-

выми соединениями.

1. Уберите с каждого узла фиксации запорный винт используемого пневмати-

ческого канала питания

6.

2. Вкрутите цанговый штуцер с резьбой в канал питания

6.

Момент затяжки составляет 0,5 Н м.

Примечание

При замене канала питания:
• Вкрутите запорный винт в уже открытый канал питания

6.

Момент затяжки равен 0,5 Н м.

• Закрепите и герметизируйте резьбовое соединение с помощью Loctite222.
