5. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
a
Кнопка включения дежурного режима STANDBY
b
Кнопки переключателя входов источников сигнала
c
–
f
,
l
и
o
Кнопки настройки громкости централь
ного, тыловых каналов и канала сабвуфера
g
,
i
Кнопки регулировки тембра низких частот
h
,
j
Кнопки регулировки тембра высоких частот
k
Кнопка отключения звука
m
Кнопка включения процессора DSP для эмуляции
5.1 канального звука со стереозвука (режим VIRTUAL
SURROUND).
n
Кнопка отключения настроек громкости каналов
(BYPASS)
p
,
q
Кнопки регулятора громкости
Эксплуатация ПДУ
При эксплуатации пульта дистанционного управления
(ПДУ) помните:
~ В ПДУ используются гальванические батарейки, при
их установке соблюдайте полярность.
~ Если не пользуетесь ПДУ более 1 недели, выньте бата
рейки.
~ Храните ПДУ в сухом чистом месте.
~ Дальность действия ПДУ составляет не более 7 мет
ров при угле охвата ±30°.
6. ПОДКЛЮЧЕНИЕ АС
Предупреждение! Перед подключением все компоненты систе
мы должны быть выключены. После подключения все клеммы
должны быть хорошо зажаты.
Подключение источников сигнала
Для подключения источников используйте только RCA джеки («тюльпаны»). Убедитесь в правильности подсоединения лево
го и правого каналов. Левый RCA джек должен быть вставлен в левый разъем (белого цвета), а правый RCA джек – в правый
разъем (красного цвета).
Подключение аппаратуры к системе проводите в соответствии с рисунком 4.
6
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

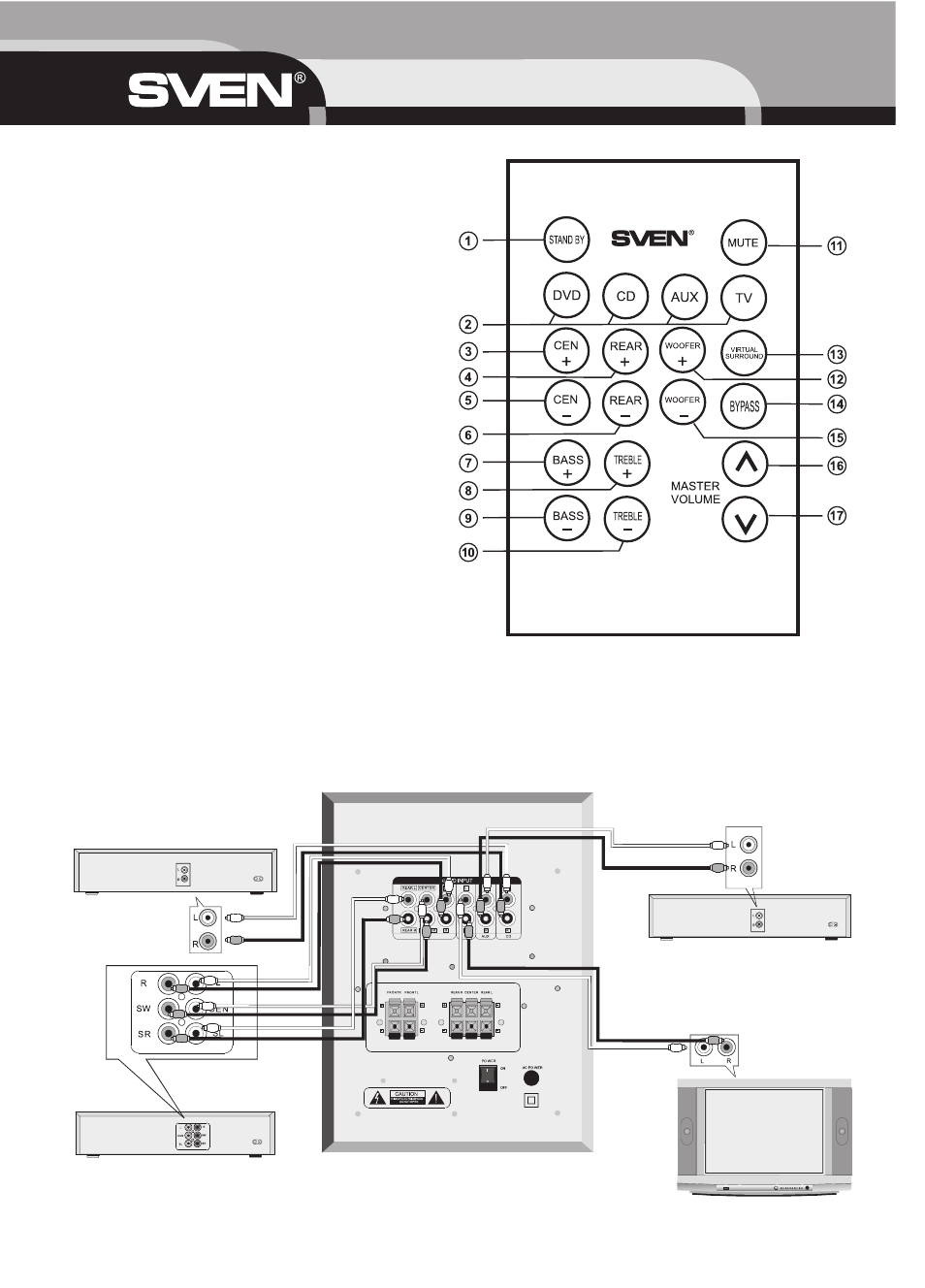

Рис. 4. Схема подключения
источников сигналов
Аудиовыход
Аудиовыход
Аудиовыход
CD проигрыватель
Кассетная дека
DVD проигрыватель
Телевизор
Рис. 3. ПДУ
