Инструкция по эксплуатации Sven IHOO MT 5.1R
Страница 5

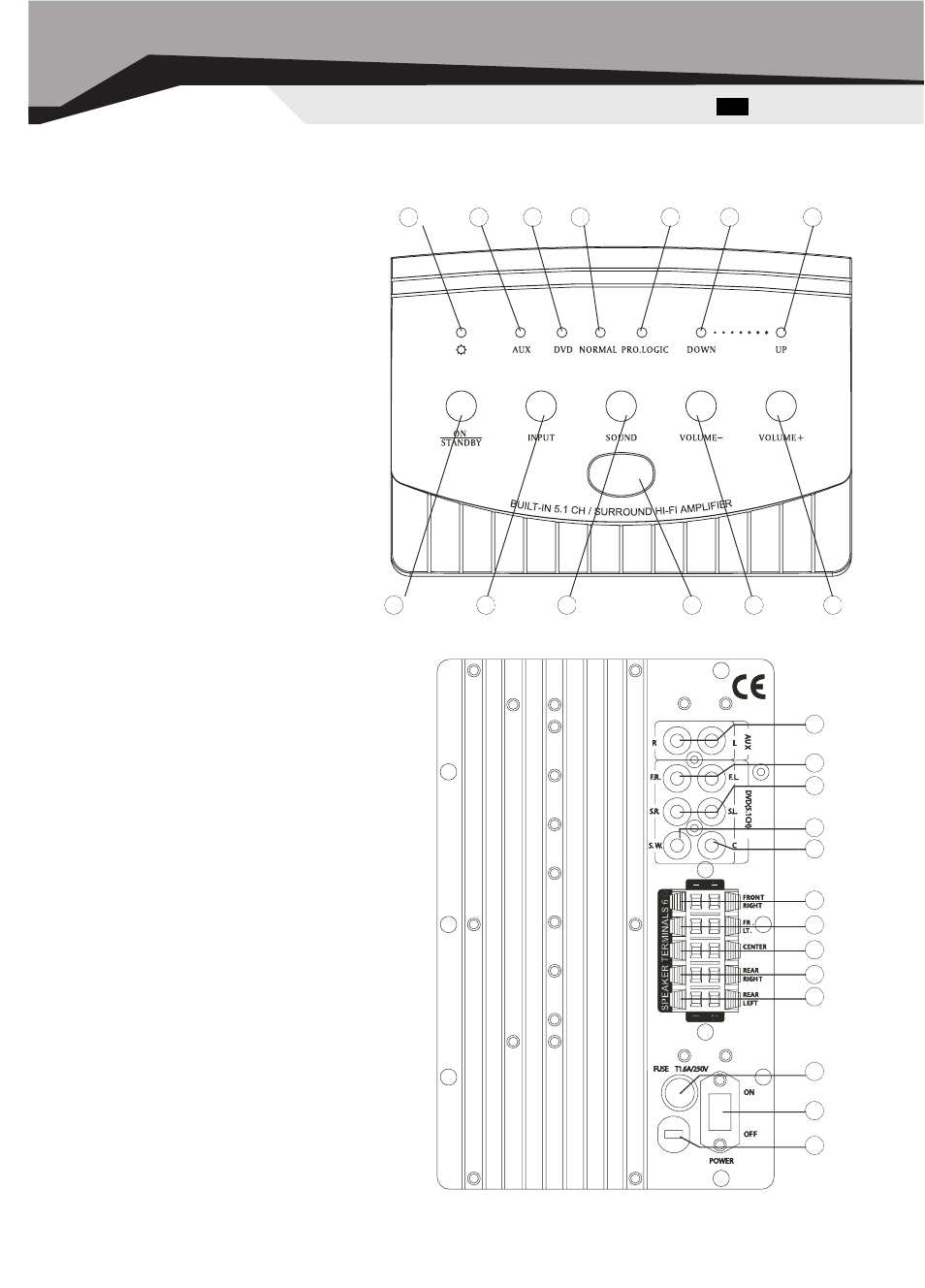

4. ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ САБВУФЕРА
4.1 Передняя панель
a
STANDBY — индикатор включения дежур-
ного режима
b
Индикатор подключения дополнительного
входа
c
Индикатор подключения входа DVD
d
Индикатор включения стереорежима
e
Индикатор включения режима PRO.
LOGIC
f
Индикатор уменьшения громкости звука
g
Индикатор увеличения громкости звука
h
Кнопка дежурного режима
i
Кнопка переключения входов
j
Кнопка переключения режимов
STEREO/PRO. LOGIC
k
Окно ИК-приемника дистанционного уп-
равления
l
Кнопка уменьшения громкости звука
m
Кнопка увеличения громкости звука
4.2 Задняя панель
a
Разъемы подключения источника сте-
реосигнала
b
Разъемы подключения фронтальных кана-
лов
c
Разъемы подключения тыловых каналов
d
Разъем подключения канала сабвуфера
e
Разъем подключения центрального канала
f
Клеммы подключения правой фронтальной
АС
g
Клеммы подключения левой фронтальной
АС
h
Клеммы подключения центральной АС
i
Клеммы подключения правой тыловой АС
j
Клеммы подключения левой тыловой АС
k
Держатель плавкого предохранителя
l
Выключатель питания
m
Кабель питания
5
Рис. 2. Задняя панель
Рус
IHOO MT 5.1R
Рис. 1. Передняя панель
1
2
3
4
5
7
6
8
9
10
11
12
13
1
2
3
4
5
7
6
8
9
10
11
12
13
