Доступные варианты:
• Размеры 1,5 x 2,5-7 и 2,5 x 4-8: роликовый подшипник (409), двухрядные радиально-
упорные шариковые подшипники (одно-подшипниковый)

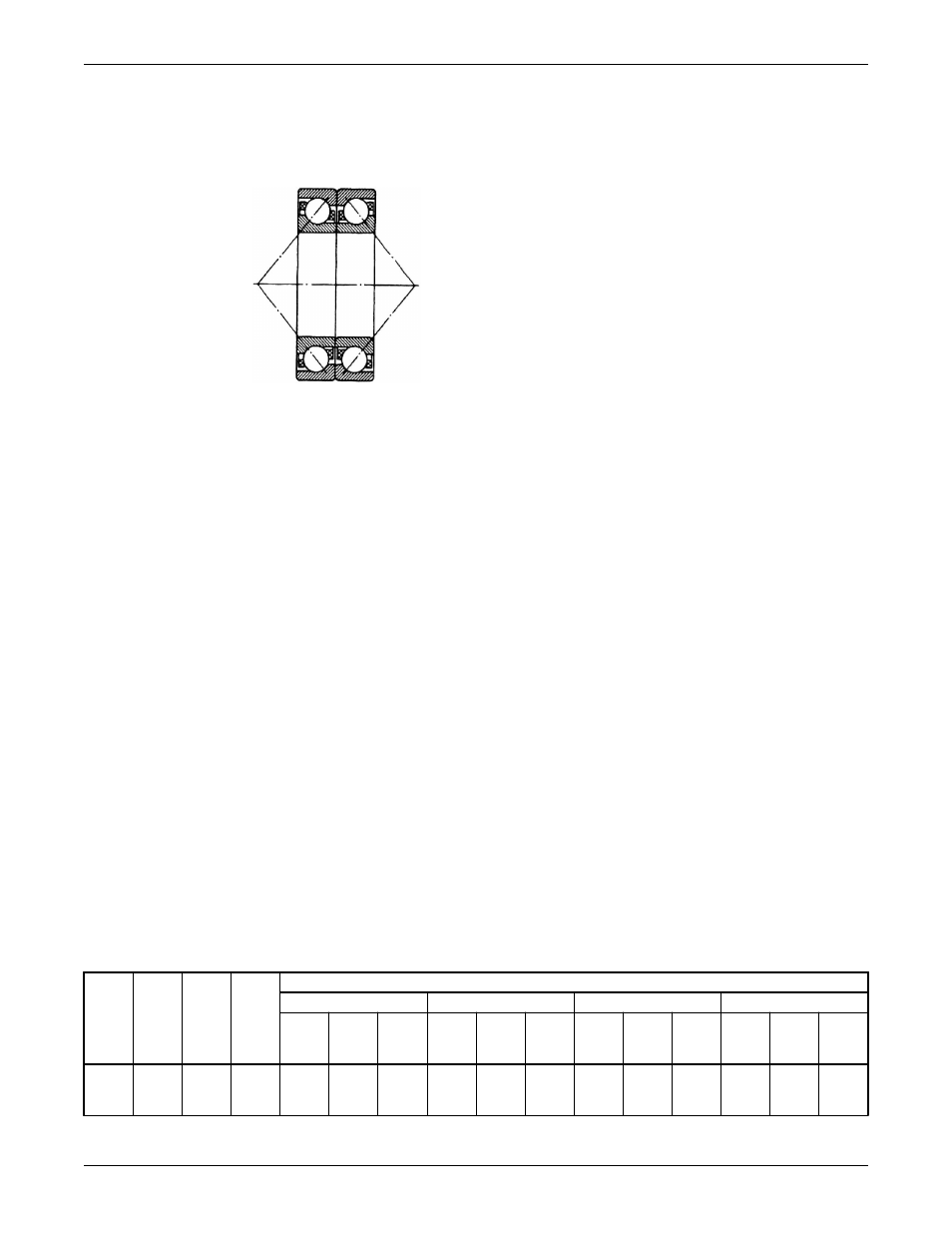

• Размеры 4 x 5-10 и 5 x 6-11: роликовый подшипник (409), спаренные радиально-
контактные шариковые подшипники, установленные по замкнутому контуру
3. Затяните гайку вала (136A), пока подшипник не остыл.
4. После того, как подшипник остынет, заполните 60% пространства шарикового подшипника
(409) смазкой.
Не добавляйте смазку на кожух подшипника и полости крышки вокруг подшипника. Эта
область должна оставаться чистой, т. к. предназначена для отвода излишков смазки,
выводящихся из подшипника во время эксплуатации, а также для смазки, добавляемой в
процессе повторного смазывания.
5. Установите консоль подшипника (228C) и слегка прикрутите её.
6. Прикрутите крышку подшипника (119) к консоли (228C).
7. Смажьте контактную поверхность маслоотражателя (248) и установите маслоотражатель или
отражатель тепла (123B) в надлежащее положение на распорной втулке (157).
Маслоотражатель устанавливается в гнездо на распорной втулке. Убедитесь в том, что лопасти
отражателя тепла расположены приблизительно в 0,75 дюйм. (1,91 см) от штифтов крышки
подшипника (356C).
8. Выровняйте поверхности стоек насоса. Убедитесь в том, что насос установлен на ровной
поверхности.
9. Расположите выпускной кожух (100D) горизонтально, чтобы иметь возможность вставить вал
(122).
10. Установите предварительно собранный блок на выпускном кожухе (100D) и окончательно
затяните гайки (425). См. таблицу значений крутящего момента.
11. Поверните вал (122) и убедитесь в плавности его хода.
12. Установите полумуфту. Может понадобиться предварительное нагревание не более чем до
230°F (110°C).
Указания по сборке
Значения крутящего момента затяжки
Максимальный крутящий момент в футофунтах (Нм)
Резьб
овое
соеди
нение
Винт Шест
игран
ная
гайка
Качес
тво
(мини
мальн
ое)
Типоразмер насоса
1,5 x 2,5-7
2,5 x 4-8 4 x 5-10 5 x 6-11
Типо
разме
р
Насух
о
Смаза
нный
Типо
разме
р
Насух
о
Смаза
нный
Типо
разме
р
Насух
о
Смаза
нный
Типо
разме
р
Насух
о
Смаза
нный
Стяжн
ой
болт
356S 357F 8,8 3/4-11
UNC
190
(258)
142
(193)
1-8UN
C
325
(441)
295
(400)
1-8UN
C
244
(331)
222
(301)
1-8UN
C
352
(477)
320
(434)
Техническое обслуживание
48 Model 3355 Руководство по установке, эксплуатации и техническому обслуживанию
