Повторная сборка шариковых подшипников всасывающей стороны
Доступные варианты:
• Размеры 1,5 x 2,5-7 и 2,5 x 4-8: шариковый подшипник (409), двухрядные радиально-упорные
шариковые подшипники (одно-подшипниковый)

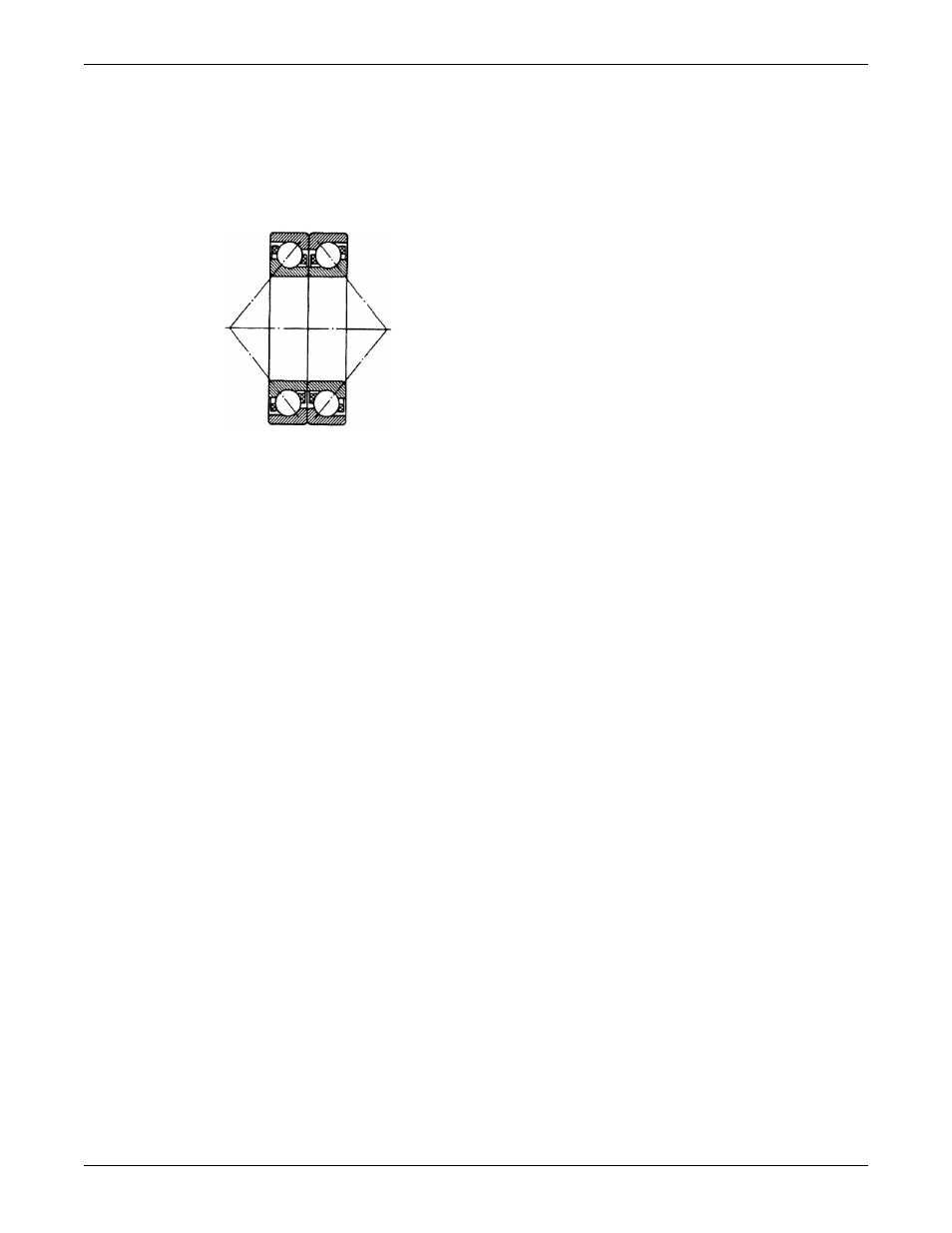

• Размеры 4 x 5-10 и 5 x 6-11: шариковый подшипник (409), спаренные радиально-контактные
шариковые подшипники, установленные по замкнутому контуру
1. Очистите и смажьте пригоночные поверхности между консолью подшипника (228C) и
всасывающим кожухом (110F).
2. Предварительно нагрейте новый подшипник (112) до температуры не выше 230°F (110°C) и
вставьте его на вал (122).
3. Затяните новую гайку вала (136A), пока подшипник не остыл, а затем поверните её назад на
четверть оборота.
4. После того, как подшипник остынет, заполните 60% пространства шарикового подшипника
(112) смазкой.
Следите за тем, чтобы смазка не попадала на кожух подшипника и полости крышки вокруг
подшипника. Эта область должна оставаться чистой, т. к. предназначена для отвода излишков
смазки, выводящихся из подшипника во время эксплуатации, а также для смазки, добавляемой в
процессе повторного смазывания.
5. Установите консоль подшипника (228C) и вставьте крышку уплотнения (184).
6. Прикрутите крышку подшипника (119) к консоли (228C).
7. Смажьте контактную поверхность маслоотражателя (248) и установите маслоотражатель или
отражатель тепла (123B) в надлежащее положение на распорной втулке (157).
Маслоотражатель устанавливается в гнездо на распорной втулке, а лопасти отражателя тепла
следует расположить приблизительно в 0,75 дюйм. (1,91 см) от штифтов крышки подшипника
(356C).
8. Выровняйте поверхности стоек насоса. Убедитесь в том, что насос установлен на ровной
поверхности.
9. Поместите выпускной кожух (100D) горизонтально, чтобы иметь возможность вставить вал
(122).
10. Установите предварительно собранный блок на выпускном кожухе (100D) и окончательно
затяните гайки (425). См. таблицу значений крутящего момента.
11. Поверните вал (122) и убедитесь в плавности его хода.
12. При необходимости замените защитные кожухи отражателя (499).
Повторная сборка корпуса насоса
1. Поверните насос. Убедитесь в том, что свободный вал расположен вертикально.
2. Смажьте вал (122). Проверьте, совместимо ли смазочное масло с материалом, из которого
изготовлено уплотнительное кольцо.
3. Проверьте положение крыльчатки. Вставьте диффузор (150L) и задвиньте крыльчатку (101) до
упора.
