Соединение насоса и привода
ПРЕДУПРЕЖДЕНИЕ:
• Перед выполнением работ по установке или техническому обслуживанию необходимо
отключить подачу электрической энергии на привод. Если подача электрической энергии на
привод не будет отключена, это может привести к тяжелым производственным травмам.
• Соединения, используемые в рабочих зонах класса «Ex», должны иметь надлежащую
сертификацию и быть изготовлены из искробезопасного материала.
1. Сравните зазор между ступицами муфты с размерами, указанными в на чертеже с
изображением вида спереди, или просто выштампованными на ступице муфты. Для
регулировки передвигайте привод, а не насос.
Двигатели с втулочными подшипниками могут изготавливаться с концевым движением 1/4
или 1/2 дюйма (6,35 или 12,7 мм) ротора двигателя. Для ограниченного концевого
перемещения должен по другому устанавливаться зазор между полумуфтами. Если в
инструкции к двигателю не указано выделенное направление, выполните следующую
процедуру:
ПРИМЕЧАНИЕ:
Если привод был установлен на заводе, установка муфты уже определена.
a) Передвиньте ротор в направлении двигателя до упора и пометьте положение вала на раме
двигателя.
b) Передвиньте ротор в направлении внутреннего конца двигателя до упора и пометьте
положение вала еще раз.
Расстояние между отметками должно быть или 1/2 или 1/4 дюйма (6,35 или 12,7 мм), если
двигатель смонтирован с ограниченным перемещением.
c) Сделайте еще одно отметку посредине предыдущих отметок.
d) Затяните ротор на месте.

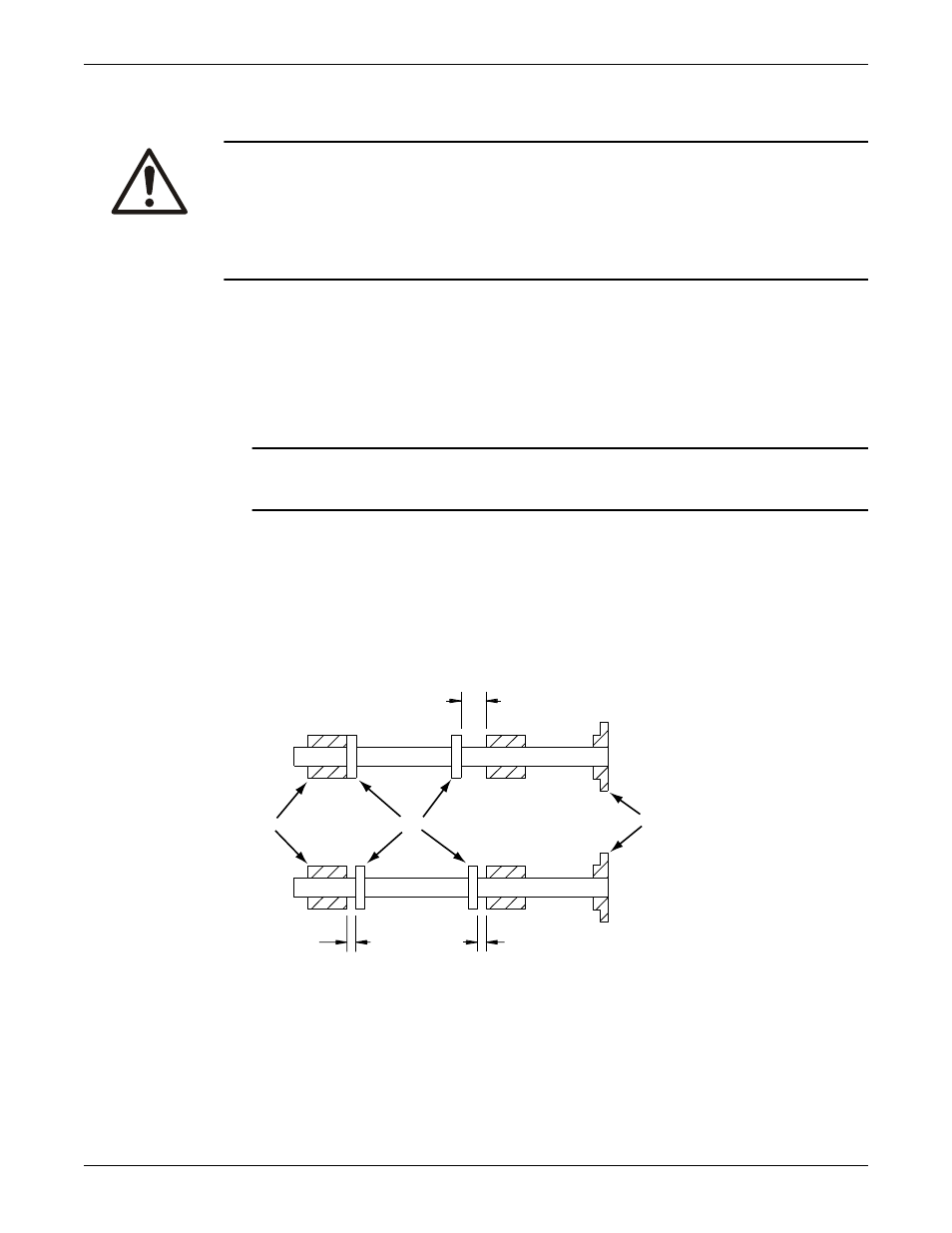

.XX
1/2 x .XX 1/2 x .XX
1 2
3
1. Втулочный подшипник
2. Упорная шайба
3. Муфта
2. Используйте инструкции производителя муфты по ее смазке и установите муфту.
3. Проверьте показатели угловой и параллельной соосности полумуфт. Инструкции по проверке
начальной соосности насоса и привода приведены в разделе «Установка».
