Описание деталей NM 3196
3196
3796
HT
CV 3196
LF 3196
3198
NM 3196
Корпус
Рабочее колесо
Крышка
Привод

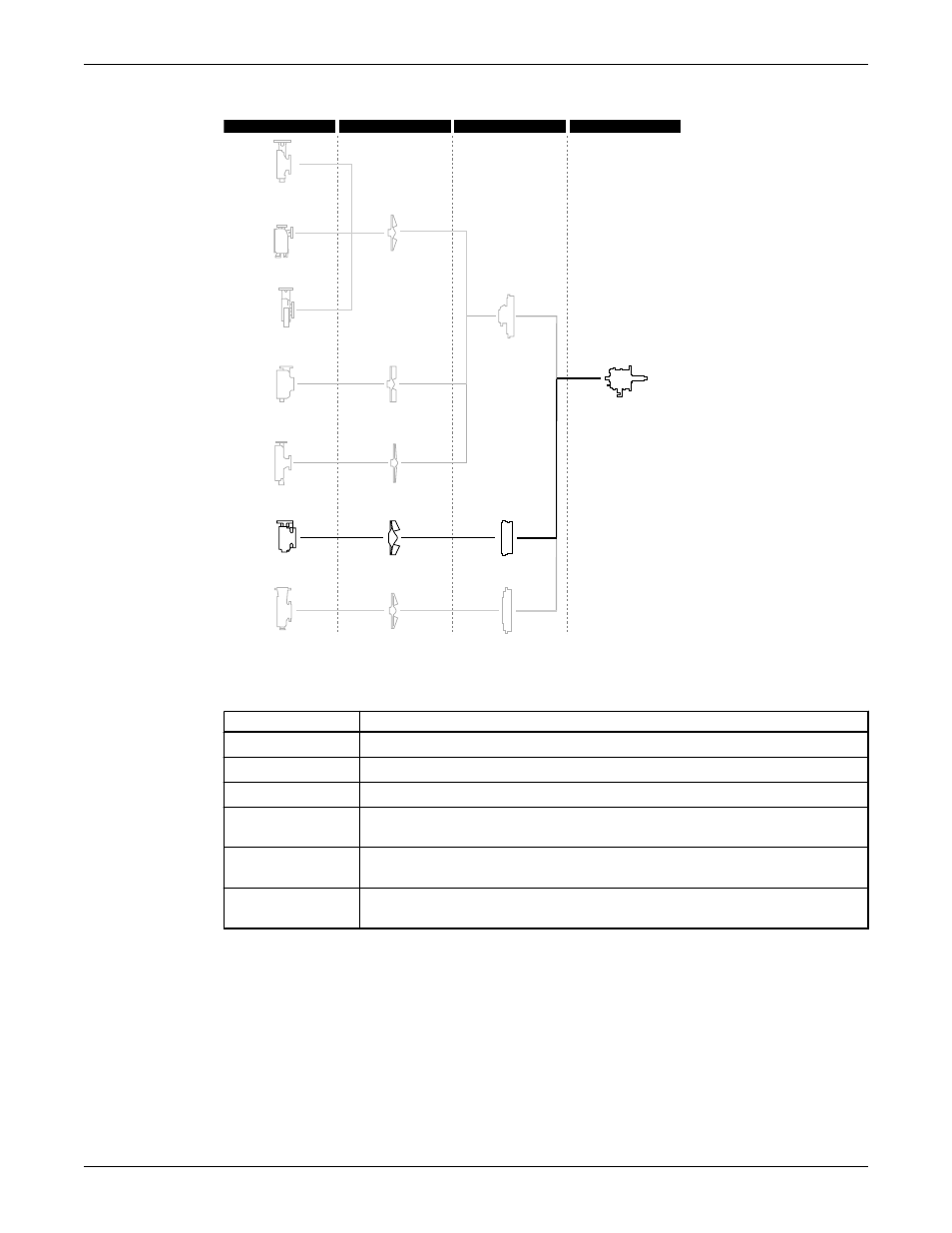

Рис. 18: Описание деталей NM 3196
В данной таблице описаны детали корпуса насоса.
Табл. 15: Кожух
Часть
Описание
Напорная часть
Верхняя средняя линия
Сапун корпуса
Самостоятельное вентилирование
Уплотнение
Кольцевая прокладка из Витона
Метод монтажа
Внутренняя опора обеспечивает максимальное сопротивление смещению в
результате воздействия нагрузки, оказываемой трубопроводами.
Стандартный
фланец
Фланцы резьбовые плоские класса ANSI 150
Материал
конструкции
Армированный винилэстер. Для повышения прочности применено рифление
Рабочее колесо
Рабочее колесо
• полностью открыто
• закреплено винтом на валу
• выполнено из армированного винилэстера со вставкой из Hastelloy C. Вставка оснащена
резьбой для крепления рабочего колеса и обеспечивает его жесткость.
Резьба отделена от рабочей жидкости с помощью тефлонового кольцевого уплотнения.
Кожух
NM 3196 поставляется с:
Описание изделия (продолжение)
