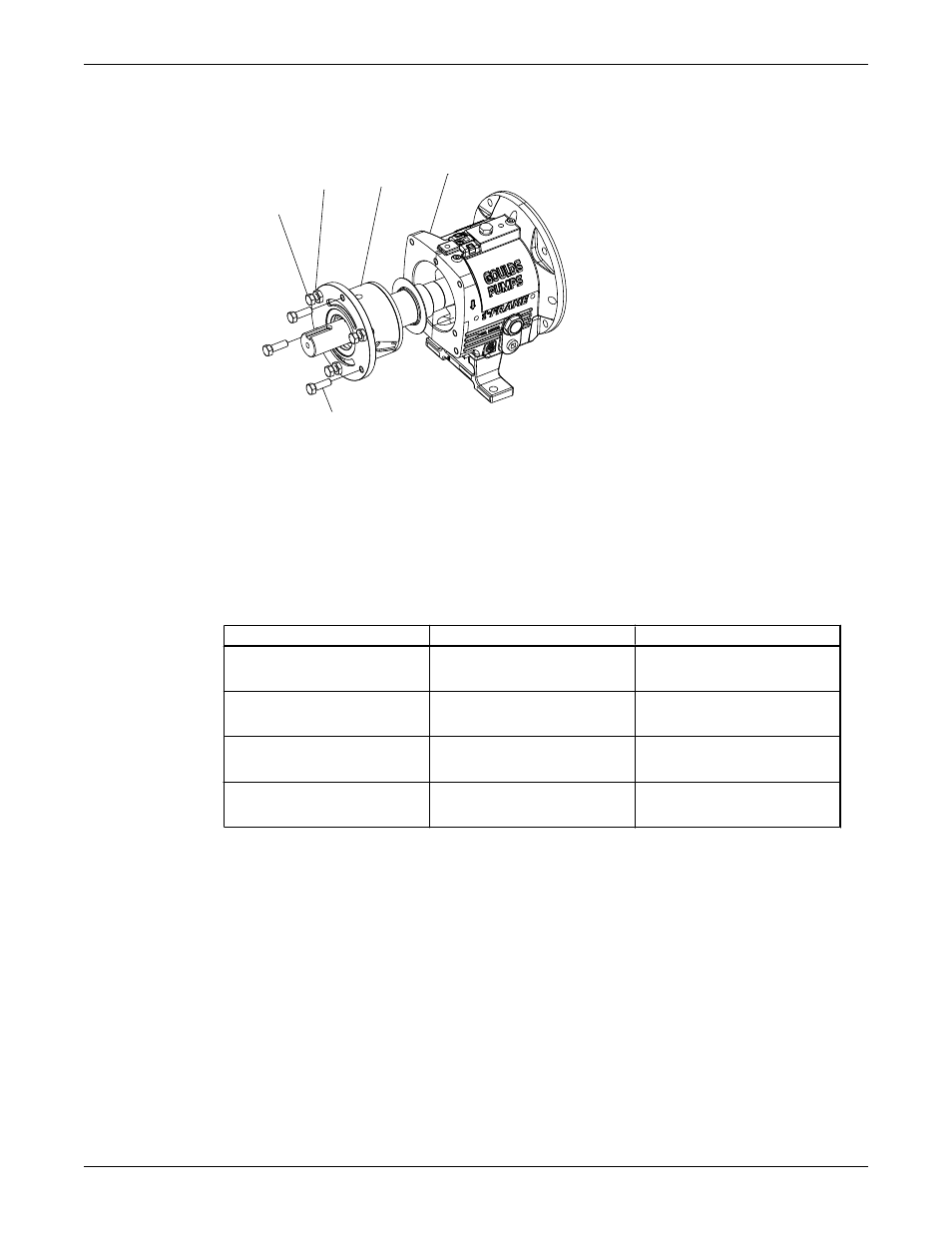

e) Установите домкратные болты (370D) с контргайками (423) в корпус подшипника (134) и
затяните усилием руки.
f) Присоедините подошву стойки подшипников (241) и затяните болты (370F) усилием руки.
228A
134
370D
423
370C
Монтаж рамы
1. Закрепите узел стойки в горизонтальном положении.
2. Усилием руки толкните вал вперед и назад. С помощью индикатора измерьте люфт конца
вала.
Если общие показания индикатора больше, чем значения приведенные в данной таблице,
снимите втулку вала и выясните причину.
В данной таблице приведены справочные данные о люфте конца вала.
Табл. 32: Люфт конца вала
Стойка
Двухрядный подшипник
Сдвоенный подшипник
STi дюймы (миллиметры)
0.0011 (0.028)
0.0019 (0.048)
0.0007 (0.018)
0.0010 (0.025)
MTi дюймы (миллиметры)
0.0013 (0.033)
0.0021 (0.053)
0.0009 (0.023)
0,030
LTi дюймы (миллиметры)
Не используется
0.0010 (0.025)
0.0015 (0.038)
XLT-i дюймы (миллиметры)
0.0014 (0.036)
0.0023 (0.058)
0.0010 (0.025)
0.0015 (0.038)
