134
370D
423
370C

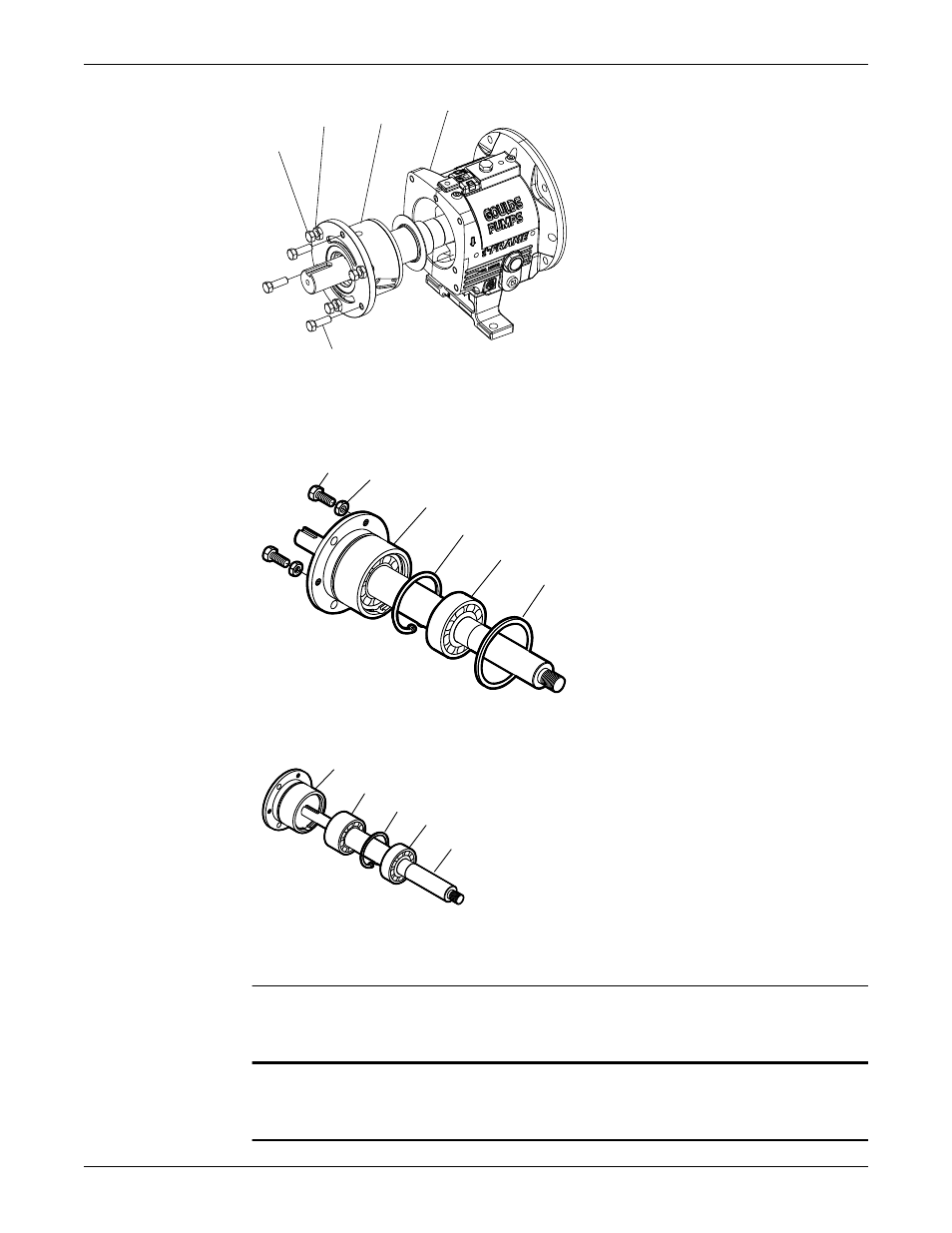

4. Снимие домкратные винты (370D) с гайками (423).
5. Снимите кольцевую прокладку корпуса подшипника (496) и подшипник.
6. Снимите упорное кольцо наружного подшипника (361A).
370D 423
134
361A
168A
496
7. Снимите корпус подшипника (134) и подшипники (112A и 168A) с вала (122).
134
112
361A
168A
122
8. Снимите контргайку подшипника (136) и стопорную шайбу (382).
9. Снимите внутренний подшипник (168A).
10. Снимите наружный подшипник (112A).
ПРИМЕЧАНИЕ: При извлечении подшипников из вала следует применять усилие только
по отношению к внутреннему кольцу. При возможности сломать деталь применять усилие
запрещено. Несоблюдение этого правила может привести к повреждению оборудования.
ПРИМЕЧАНИЕ: Сохраните подшипники для осмотра. Повторное использование
подшипников запрещено. Несоблюдение этого правила может привести к снижению
производительности.
