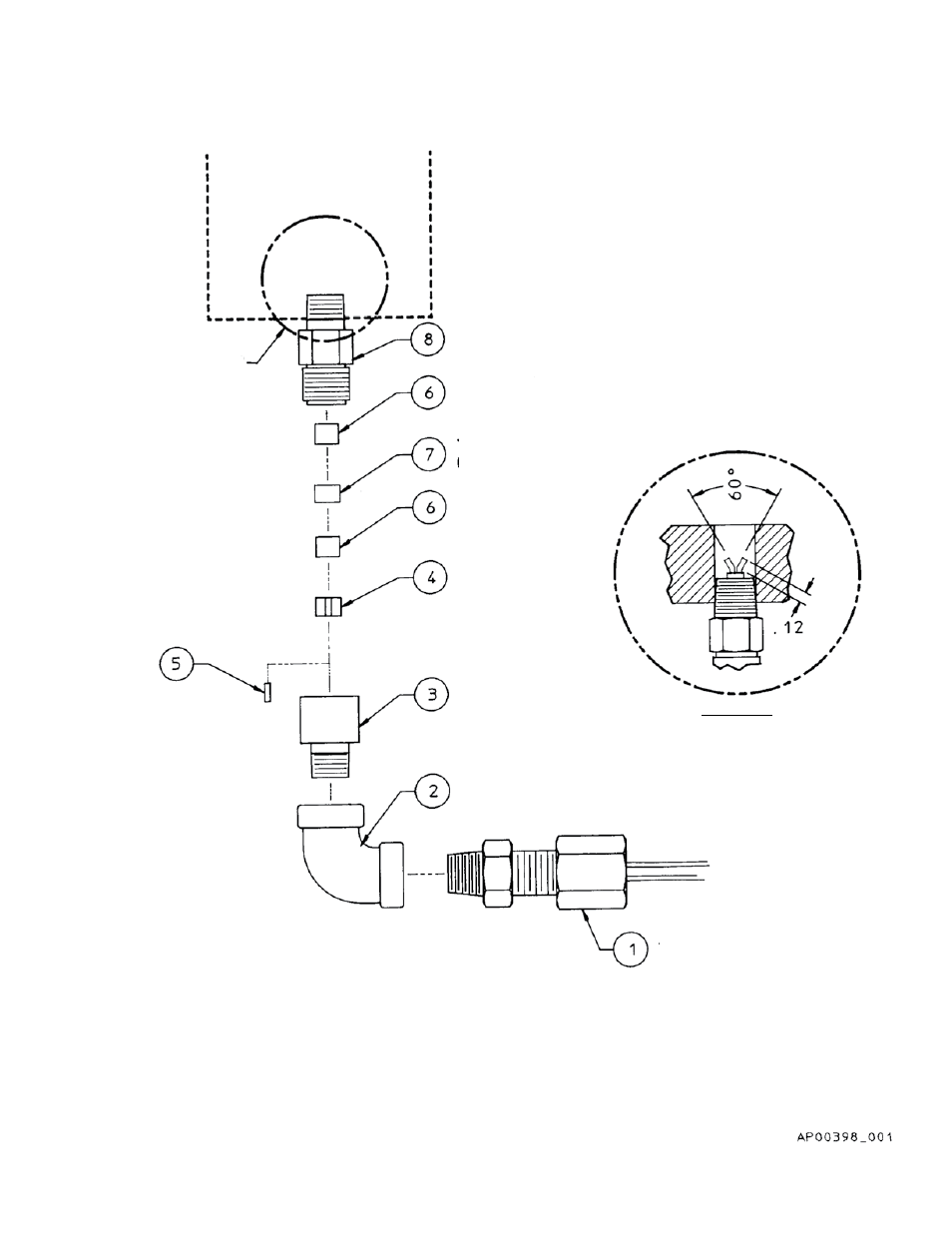

Рис. 4А – Сборка датчика Pulsafeeder
ПРОМЕЖУТОЧНАЯ ГОЛОВКА
СМ. ДЕТАЛЬ Х
СТОПОРНЫЙ
ШТИФТ
ПРОХОДНОЙ
ФИТИНГ
ТЕФЛОНОВОЕ САЛЬНИКО-
ВОЕ УПЛОТНЕНИЕ
КОРОТКАЯ КЕРАМИ-
ЧЕСКАЯ ИЗОЛИРУЮ-
ЩАЯ ТРУБКА
КОРОТКАЯ КЕРАМИЧЕСКАЯ
ИЗОЛИРУЮЩАЯ ТРУБКА
НАЖИМНАЯ
ВТУЛКА
ФИТИНГ
САЛЬНИКА
УГОЛЬНИК
ГАЙКА ЗАЩИТНОЙ
ТРУБКИ
ДЕТАЛЬ Х
