Pulsafeeder Pulsa Series 680 Priming Flat Diaphram RU - Инструкция (Страница 11)

8 9
РЕЛЕ
УСИЛИТЕЛЬ

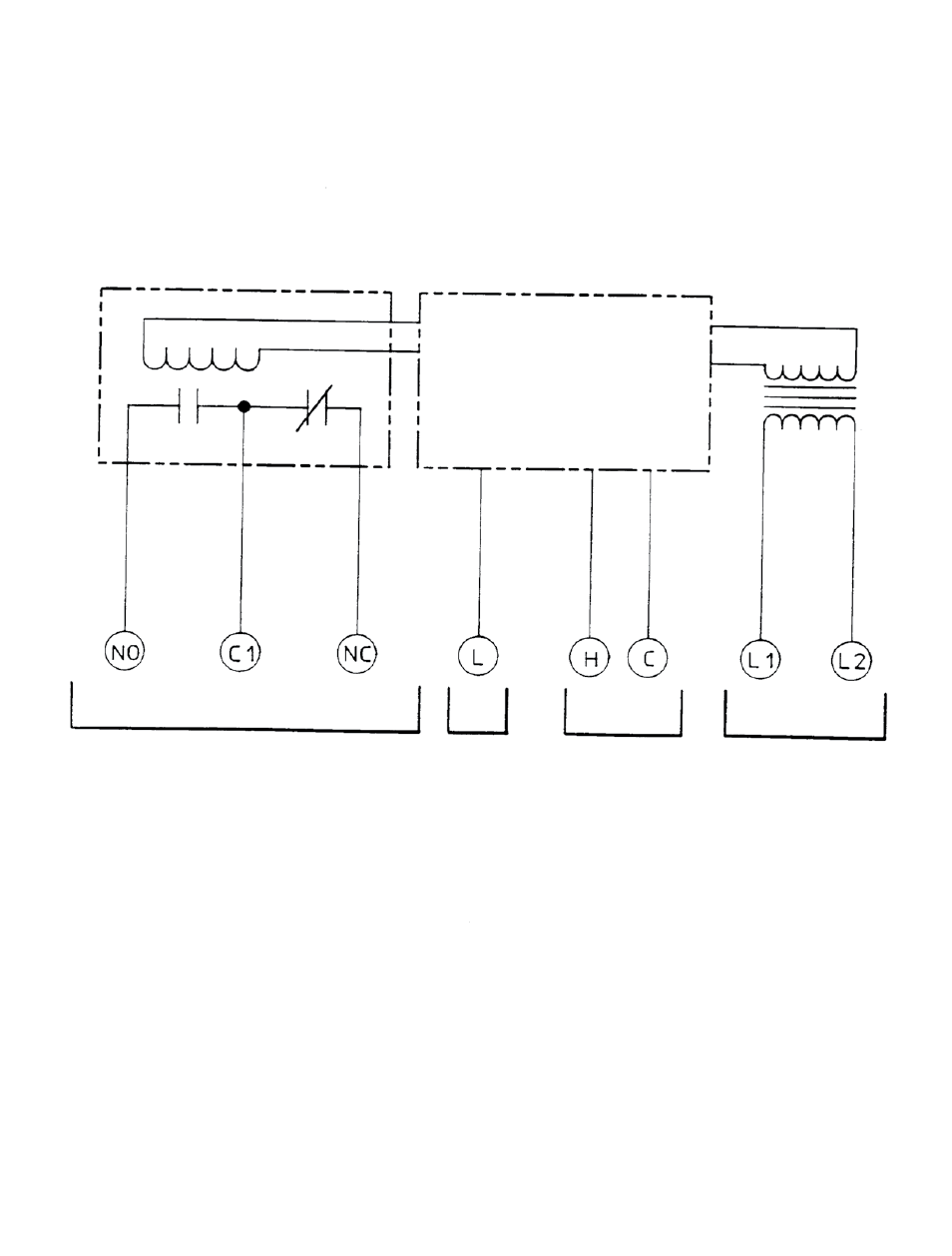

Рис. 2 – Монтажная схема - ВЫХОД СТАНДАРТНОГО РЕЛЕ
НОРМАЛЬНО
РАЗОМКНУТЫЙ
ОБЩИЙ НОРМАЛЬНО
ЗАМКНУТЫЙ
ВЫХОД РЕЛЕ
НЕ
ИСПОЛЬЗУЕТСЯ
ДАТЧИК
(ПОЛЯРНОСТЬ
НЕ ИМЕЕТ
ЗНАЧЕНИЯ)
(ИЛИ
CM)
ЛИНИЯ
ПЕРЕМЕННОГО ТОКА
(ПОЛЯРНОСТЬ НЕ
ИМЕЕТ ЗНАЧЕНИЯ)
