10

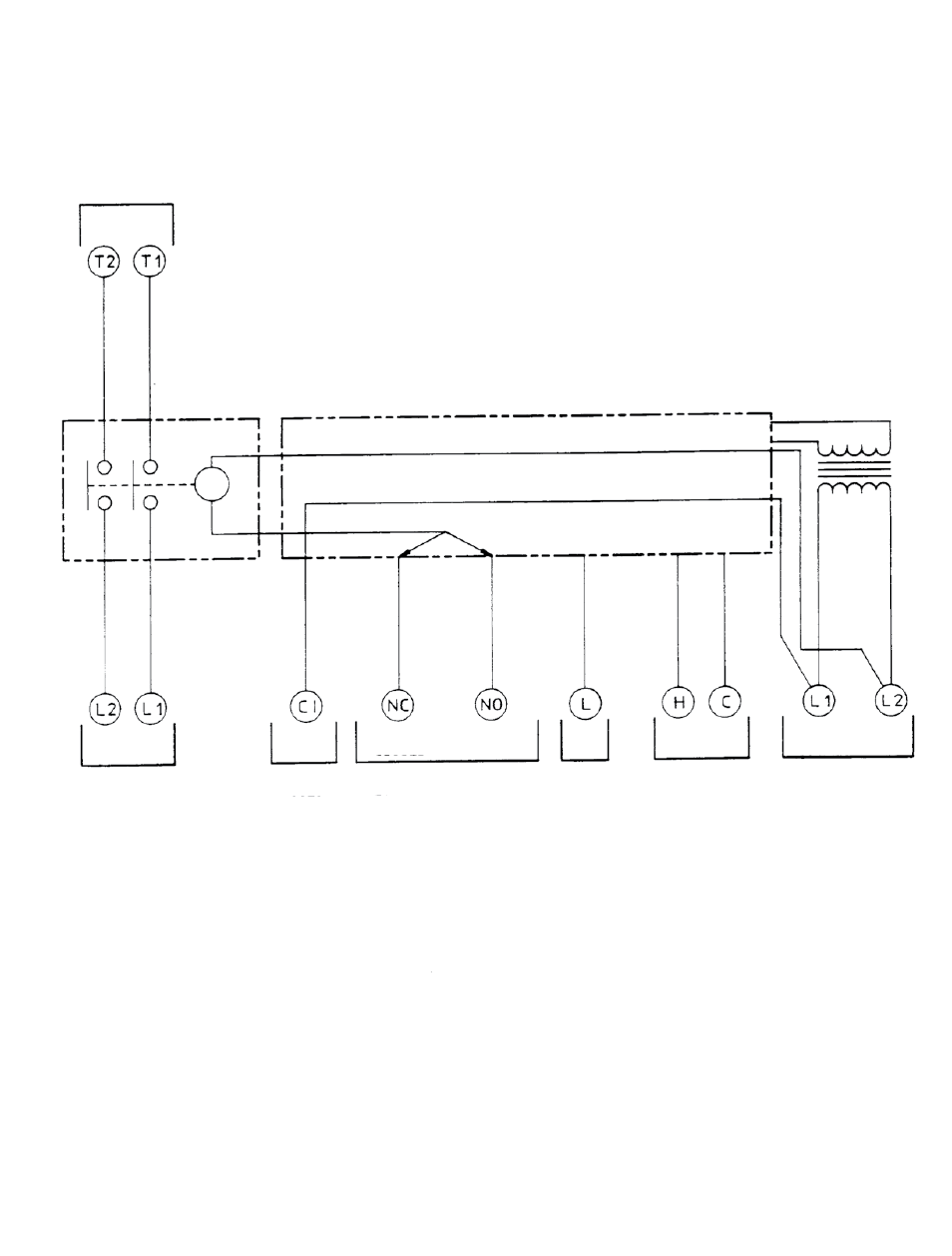

Рис. 3 – Монтажная схема - ВЫХОД КОНТАКТОРА
КОНТРОЛИРУЕМАЯ
НАГРУЗКА
ПОДКЛЮЧЕНИЕ
НАГРУЗКИ
НЕ
ИСПОЛЬЗУЕТСЯ
НЕ
ИСПОЛЬЗУ-
ЕТСЯ
ДАТЧИК (ПОЛЯР-
НОСТЬ НЕ ИМЕЕТ
ЗНАЧЕНИЯ)
ЛИНИЯ ПЕРЕМЕННОГО
ТОКА (ПОЛЯРНОСТЬ НЕ
ИМЕЕТ ЗНАЧЕНИЯ)
ОБЩИЙ
НОРМАЛЬНО
ЗАМКНУТЫЙ
ТРЕБУЕТСЯ ВНУТРЕННЕЕ
СОЕДИНЕНИЕ (СМ. ПРИМЕЧАНИЕ)
НОРМАЛЬНО
РАЗОМКНУТЫЙ
КОНТАКТОР
УСИЛИТЕЛЬ
