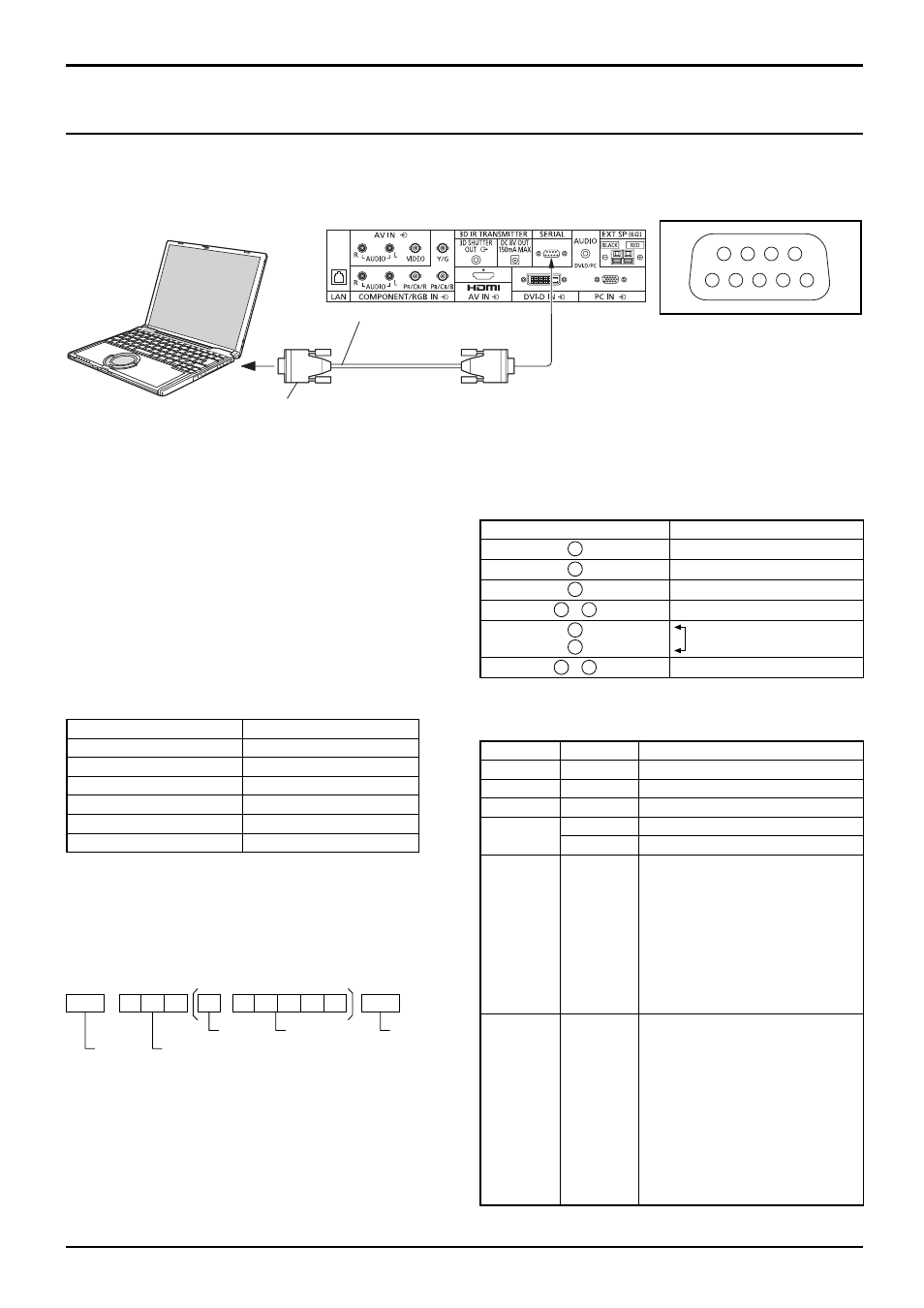

Подсоединение разъемов SERIAL
Примечания:
• Используйте прямой кабель RS-232C для подсоединения компьютера к плазменному дисплею.
• Компьютер приведен на иллюстрации только с целью примера.
• Изображенная дополнительная аппаратура и шнуры не поставляются с этим телевизором.
Разъем SERIAL отвечает спецификации интерфейса
RS-232C, так что плазменный дисплей может управляться
с компьютера, который подключен к этому разъему.
На компьютере потребуется установить программное
обеспечение, которое позволяет отправку и получение
управляющих данных, которые удовлетворяют
нижеприведенным условиям. Используйте
такое компьютерное приложение, как язык
программирования. За подробностями обращайтесь к
документации к компьютерному приложению.
Разъем SERIAL используется для управления плазменным дисплеем с компьютера.
Примечание: Для управления этим аппаратом через последовательный порт установите параметр “Выбор
управления интерфейса” в меню “Настройка сети” на “RS-232C”. (см. стр. 52)
Расположение контактов
для SERIAL разъема
Основной формат для управляющих данных
Передача управляющих данных с компьютера
начинается сигналом STX, за которым следует
команда, параметры и, в завершении, сигнал ETX.
При отсутствии параметров, сигнал параметра может
не посылаться.
Старт
(02h)
3-символьная
команда (3 байта)
Двоеточие Параметр (ы)
(1 - 5 байт)
Конец
(03h)
STX C1 C2 C3 P1 P2 P3 P4 : P5 ETX
Примечания:
• При передаче нескольких команд обеспечьте
ожидание ответа после первой команды перед
отсылкой следующей команды.
• Если по ошибке отправлена неверная команда,
аппарат вернет на компьютер команду “ER401”.
• Положения S1A и S1B команды IMS доступны, только
если прикреплен блок сдвоенных видео разъемов.
Параметры коммуникации
Уровень сигнала Совместимый с RS-232C
Метод синхронизации Асинхронный
Частота передачи 9600 бит/с
Проверка четности Отсутствует
Длина символа 8 бит
Стоп-бит 1 бит
Регулирование потока -
Названия сигналов для разъема D-sub 9P
Контакт № Подробности
2 R X D
3 T X D
5 GND
4 • 6 Не используются
7
8
(Закорочено в этом аппарате)
1 • 9 NC
Эти названия сигналов используются в технических
характеристиках компьютера.
Подсоединения
Команда
Команда Параметр Описание
PON Нет Включить питание
POF Нет Выключить питание
AVL
**
Громкость 00 - 63
AMT
0 Бесшумный режим ВЫКЛ
1 Бесшумный режим ВКЛ
IMS Нет
SL1
S1A
S1B
VD1
YP1
HM1
DV1
PC1
Выбор входа (перекл.)
Вход SLOT (SLOT INPUT)
Вход SLOT (SLOT INPUT A)
Вход SLOT (SLOT INPUT B)
Вход VIDEO (VIDEO)
Вход COMPONENT/RGB IN
(COMPONENT)
Вход HDMI (HDMI)
Вход DVI-D IN (DVI)
Вход PC IN (PC)
DAM Нет
ZOOM
FULL
JUST
NORM
ZOM2
ZOM3
SJST
SNOM
SFUL
14:9
Выбор режима экрана (перекл)
Увеличение1
(Для сигнала Video/SD/PC)
16:9
Панорамный (Для сигнала Video/SD)
4:3 (Для сигнала Video/SD/PC)
Увеличение2 (Для сигнала HD)
Увеличение3 (Для сигнала HD)
Панорамный (Для сигнала HD)
4:3 (Для сигнала HD)
4:3 полноэкранный (Для сигнала HD)
14:9
Когда питание выключено, дисплей отвечает только
на команду PON.
