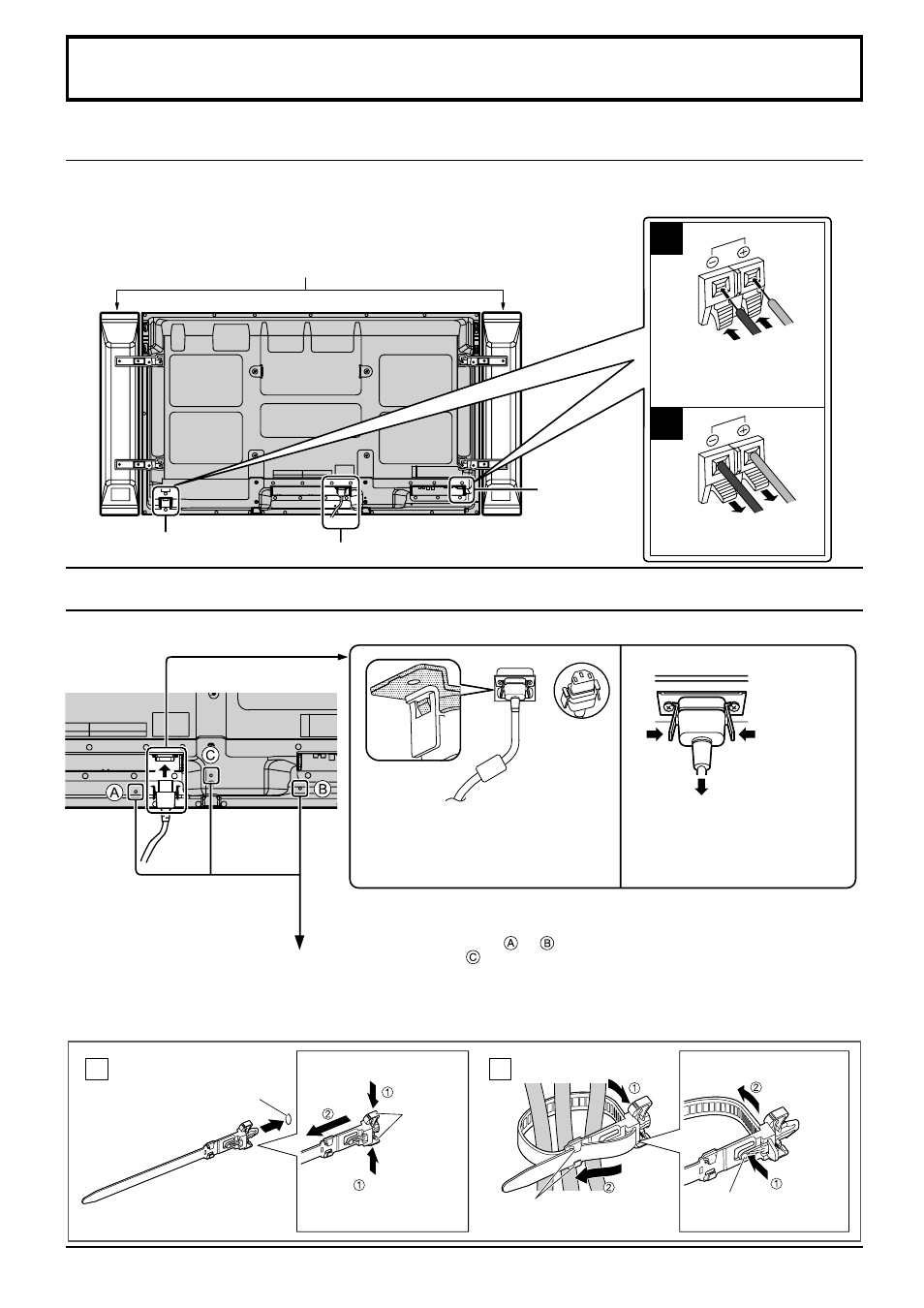

Подсоединения
При подсоединении громкоговорителей убедитесь, что используете только дополнительные принадлежности.
За подробностями установки громкоговорителей обращайтесь к Руководству по установке громкоговорителей.
Использование зажима
Соответствующим образом закрепите все лишние кабели с помощью зажима.
Примечание:
В комплект поставки данного аппарата входит один зажим. В случае необходимости закрепления кабелей в
трех местах рекомендуется приобрести дополнительные зажимы отдельно.
Подсоединение и крепление шнура переменного тока, крепление кабеля
Подключение динамиков
Подсоедините сетевой шнур к корпусу дисплея.
Вставьте сетевой шнур, пока он не защелкнется.
Примечание:
Убедитесь в том, что шнур переменного тока
зафиксирован как с левой, так и с правой стороны.
Крепление шнура переменного тока
Отсоединение сетевого шнура
Отсоедините сетевой шнур, нажав
на два рычажка.
Примечание:
При отсоединении шнура переменного тока
обязательно сначала отсоедините штепсельную
вилку шнура переменного тока от сетевой розетки.
отверстие
Чтобы ослабить:
держатели
Чтобы удалить с аппарата:
Вставьте фиксаторв
отверстие.
Закрепите кабели
защелки
Нажимайте
защелки на
обеих сторонах
Проденьте
конец в
держатели
выступ
Нажимайте
на выступ
Прикрепите фиксатор
При использовании настенного кронштейна (вертикального)
Примечание:
При использовании Настенный кронштейн (вертикальный)(TY-WK42PV20)
воспользуйтесь отверстиями
и
, чтобы закрепить кабели. Если использовать
фиксатор на отверстии
, кабели могут быть защемлены настенным кронштейном.
1
2
Разъем ДИНАМИКА (П)
Разъем
ДИНАМИКА (Л)
Подсоединение шнура переменного тока (см. стр. 15)
Нажав на рычажок, вставьте
провод с сердечником.
Черный
Красный
Установите рычажок в
исходное положение.
Черный
Красный
Громкоговорители
(Дополнительные принадлежности)
