, Y , P
B
, P
R
OUT
P
R
P
B
Y
AUDIO
OUT R
L
VIDEO
OUT
AUDIO
OUT
R
L

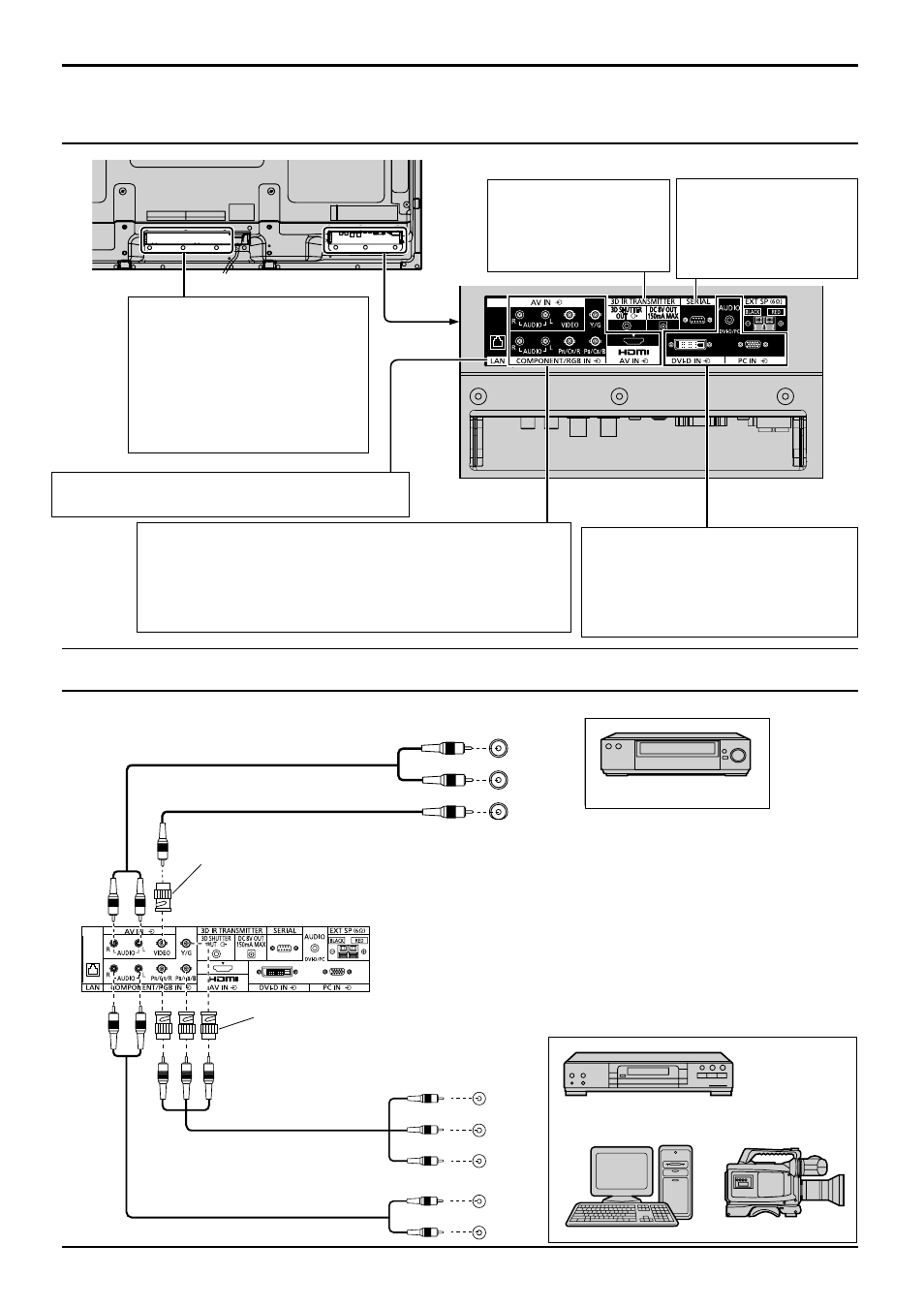

Подсоединения
Подсоединение VIDEO и COMPONENT / RGB IN
Подсоединение видеооборудования
SLOT: Слот для установки блока
разъемов (дополнительные
принадлежности) (см. стр. 4)
Примечание:
Правый слот предназначен для установки
блока разъемов со слотом двойной ширины.
Блок разъемов со слотом одинарной
ширины не будет функционировать, если
установить его в правый слот.
LAN: Подключение к сети для осуществления
управления устройством. (см. стр. 60)
Разъемы в нижней
части плазменного
дисплея.
AV IN (VIDEO): Входной композитный видеоразъем (см. ниже)
COMPONENT/RGB IN: Входной видеоразъем Компонентный/
RGB (см. ниже)
AV IN (HDMI): Входной разъем HDMI (см. стр. 12)
Подключите к видеооборудованию, например, к
видеомагнитофону или DVD-проигрывателю.
3D IR TRANSMITTER:
Подключение ИК-
ПЕРЕДАТЧИКА ДЛЯ
3D (дополнительная
принадлежность).
SERIAL: Этот разъем
используется
для управления
плазменным
дисплеем с ПК
(см. стр. 14)
DVI-D IN: Входной разъем DVI-D
(см. стр. 12)
PC IN: Разъем входа с ПК
Подключите к видеоразъему на ПК или
к другому оборудованию с выходами Y,
P
B
(C
B
) и P
R
(C
R
) (см. стр. 12).
Примечания:
• Измените установку “Выбор входа: компонент/RGB” в меню “Установка”
на положение “Компонентный” (при подсоединении компонентного
сигнала) или “RGB” (при подсоединении сигнала RGB). (см. стр. 48)
• Сигналы, которые вводятся через разъемы COMPONENT/RGB
IN, соответствуют Синхронизация по сигналу G и Синхронизация
по сигналу Y.
Разъем адаптера
RCA-BNC
Разъем адаптера
RCA-BNC
DVD плеер
Видеомагнитофон
Компьютер Видеокамера RGB
Примечание:
Представленное дополнительное оборудование, кабели
и адаптер не поставляются с данным устройством.
11
