8
RQT9073
ОПЕРАЦИЯ
1
Подключение
≥Перед подключением выключите всю аппаратуру и изучите соответствующее руководство по эксплуатации.
≥Выберите схему соединения, соответствующую окружению, из схем A–B. Проконсультируйтесь с дилером по поводу подключений, не указанных ниже.
≥Информация о подключении с использованием других разъемов, а также о подключении к другой аппаратуре, приведена в
“Дополнительные подключения” (
➡ 65).

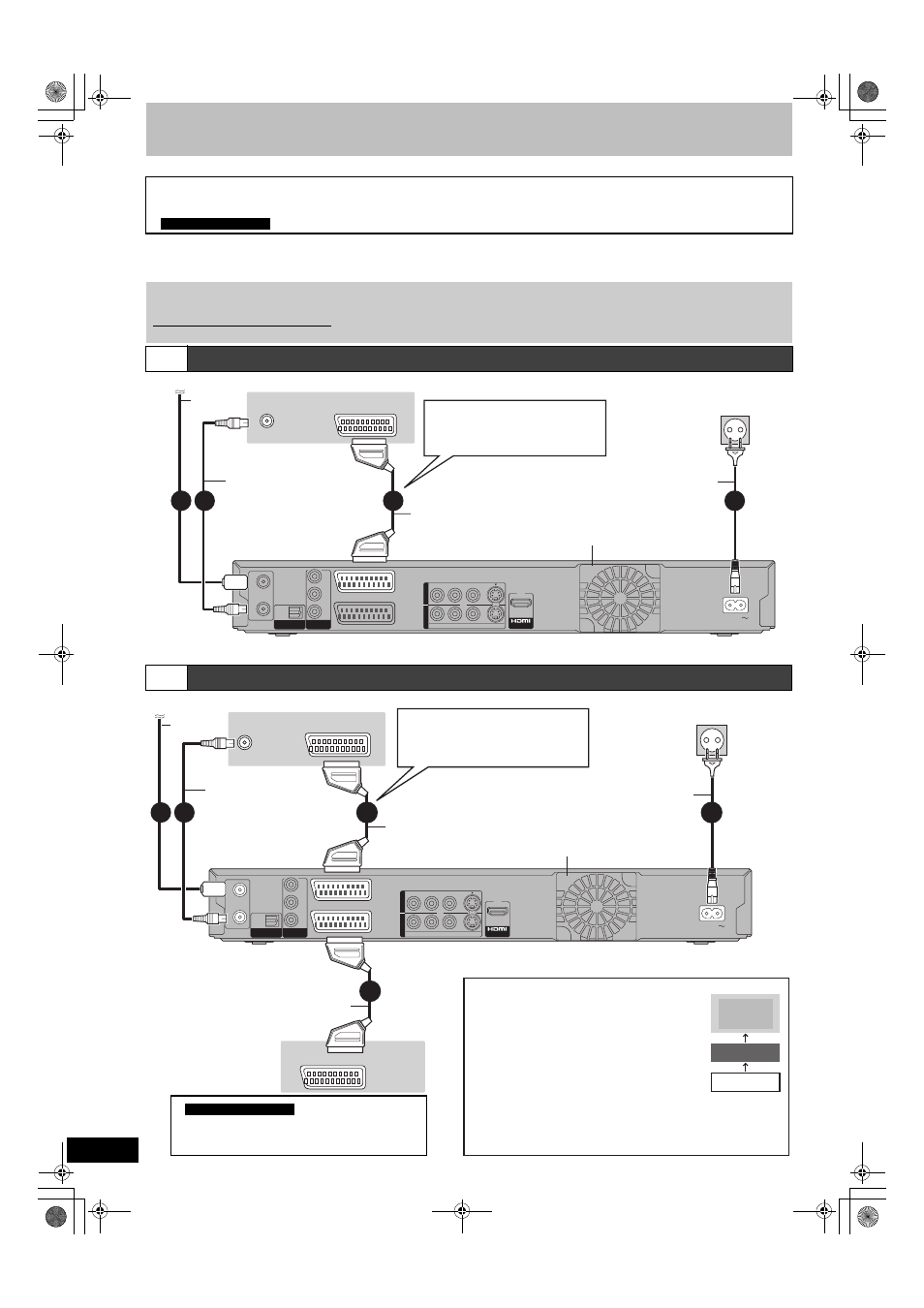

Использование 21-штекерного кабеля СКАРТ
≥Подключив аппарат к Q Link-совместимому телевизору, вы сможете использовать массу Q Link функций (
➡ 36).
≥Можно получить высококачественное изображение, подключив аппарат к RGB-совместимому телевизору (
➡ 78).
“Вывод AV1” в меню Нач. наст. (
➡ 62)
Если данный аппарат не будет использоваться в течение продолжительного периода времени
Для экономии электроэнергии выньте вилку из сетевой розетки. Данный аппарат потребляет незначительное количество электроэнергии даже в выключенном
состоянии
[примерно 2 Вт (режим энергоснабжения)]
Если режим “Power Save” установлен на “Вкл.”, функция “Быстрый старт” не работает.
A
Подключение телевизора
Необходимая настройка
RF
RF
IN
IN
RF
RF
OUT
OUT
AV2 (DECODER/EXT)
AV1
(TV)
OPTICAL
DIGI
DIGITAL
AL AUDIO OU
UDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
COMPONENT
COMPONENT
VIDEO OUT
VIDEO OUT
P
R
P
B
Y
AC IN
A
AV OU
V OUT
T
VHF/UHF
RF IN
AV
4
3
2
1 2
S VIDEO
VIDEO
R-AUDIO-L
OUTO
U
T
A
V4 IV
4
I
N
К антенне
Задняя панель телевизора
Кабель
антенны
Высокочастотный
коаксиальный кабель
(прилагается)
Задняя панель данного аппарата
В сетевую розетку
(oт 220 дo 240 В пер. тока, 50 Гц)
21-штекерный кабель
СКАРТ с полной разводкой
Сетевой шнур
(прилагается)
Подключать только после подсоединения
всех остальных кабелей.
Вентилятор охлаждения
Подключение к другим разъемам,
кроме 21-штекерного разъема
СКАРТ (
➡ 9, 65)
B
Подключение телевизора и цифрового/спутникового ресивера или декодера
RF
RF
IN
IN
RF
RF
OUT
OUT
AV2 (DECODER/EXT)
AV1
(TV)
OPTICAL
DIGI
DIGITAL
AL AUDIO OU
UDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
COMPONENT
COMPONENT
VIDEO OUT
VIDEO OUT
P
R
P
B
Y
AC IN
A
AV OU
V OUT
T
S VIDEO
VIDEO
R-AUDIO-L
OUTO
U
T
A
V4 IV
4
I
N
AV
5
4
3
AV
VHF/UHF
RF IN
2
1 2
К антенне
Задняя панель телевизора
Кабель
антенны
Задняя панель данного аппарата
В сетевую розетку
(oт 220 дo 240 В пер. тока, 50 Гц)
21-штекерный кабель СКАРТ
с полной разводкой
Сетевой шнур
(прилагается)
Подключать только после подсоединения
всех остальных кабелей.
Задняя панель цифрового/
спутникового ресивера или
декодера
21-штекерный кабель СКАРТ
“Ввод AV2” и “Соединение AV2” настройки в меню Нач.
наст. (
➡ 62)
Необходимая настройка
Вентилятор охлаждения
Подключение к другим разъемам,
кроме 21-штекерного разъема СКАРТ
(
➡ 9, 65)
Высокочастотный
коаксиальный кабель
(прилагается)
Подключайте аппарат к телевизору напрямую
Если подключиться к телевизору через АВ-
переключатель или видеомагнитофон,
видеосигнал будет подвергаться воздействию
систем защиты авторских прав. Это может
привести к искажению изображения.
≥Подключение к телевизору со встроенным видеомагнитофоном
При наличии входов телевизора и видеомагнитофона подключайтесь к
входным гнездам телевизионной секции.
Телевизор
Видеомагнитофон
Данный аппарат
ЗАПРЕЩАЕТСЯ
