66
RQT9073

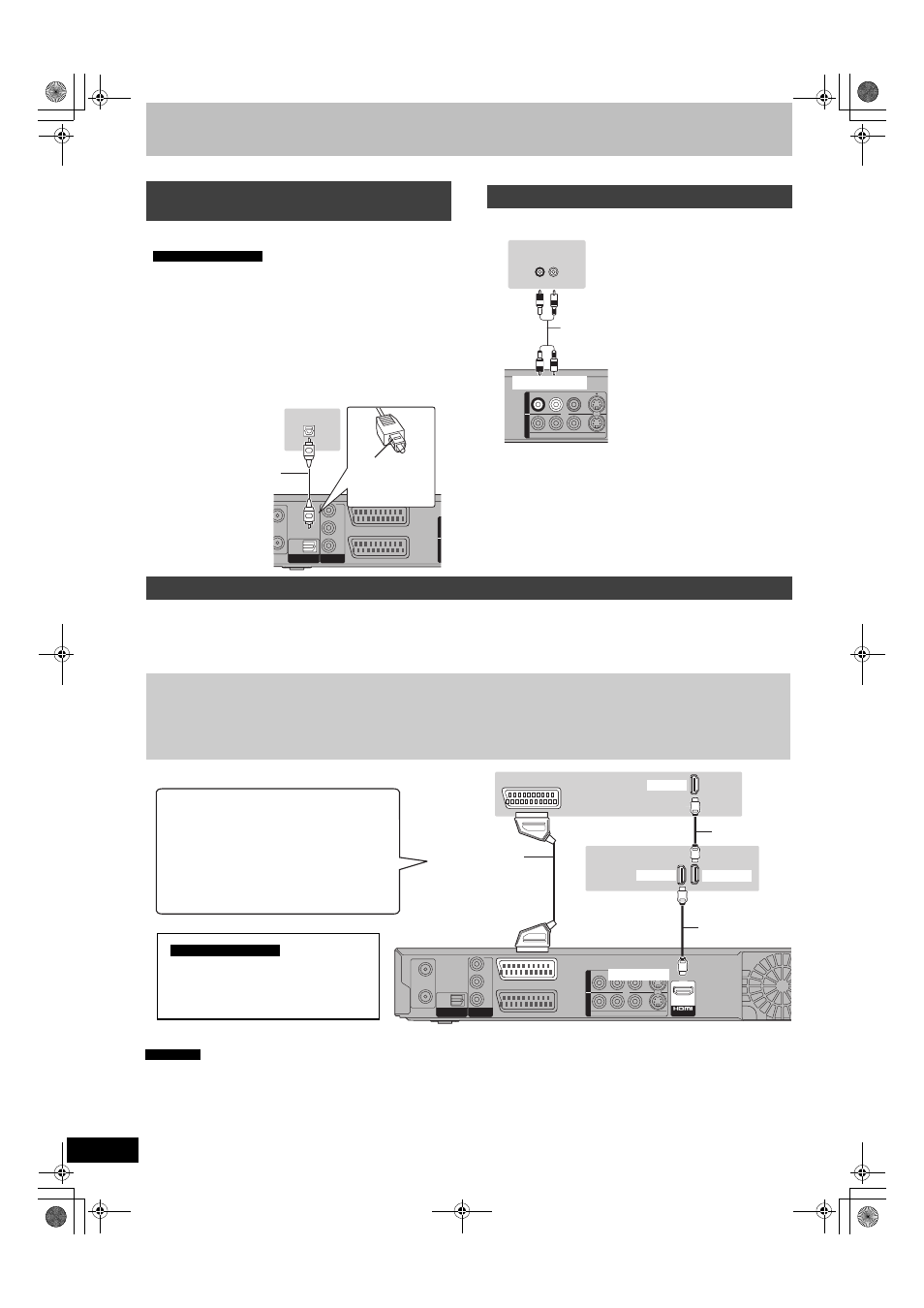

Дополнительные подключения
≥Для прослушивания многоканального объемного звука DVD-Video,
подключите усилитель с Dolby Digital, DTS и декодерами MPEG.
“Цифpoвoй aудиoвыхoд” в меню Нач. наст. (
➡ 61)
≥При подключении данного аппарата к усилителю с помощью
оптического цифрового аудиокабеля, а также подключении к
телевизору с помощью кабеля HDMI можно получить
высококачественный звук с диска, установив “Цифpoвoй
aудиoвыхoд” на “Тoлькo oптичecкий” в меню Нач. наст.
(
➡ 62). В этом случае звук выводится только через усилитель,
минуя телевизор.
≥Перед покупкой цифрового оптического аудиокабеля (не
прилагается), проверьте форму разъемов соединяемой
аппаратуры.
≥Нельзя использовать декодеры DTS Digital Surround,
несовместимые с DVD.
При подключении к аппарату, совместимому с HDMI, передается несжатый цифровой аудио- и видеосигнал. Цифровые видео и звук
высокого качества передаются по единственному шнуру. При подключении к телевизору высокой четкости (HDTV), совместимому с
HDMI, выход можно переключать на видео высокой четкости 1080p, 1080i или 720p.
≥Источники видео, преобразованные к разрешению 1920k1080, несмотря на высокое качество, воспринимаются с несколько худшим разрешением,
чем настоящие, полноценные, оригинальные источники формата 1080p. Обратитесь к дилеру для получения более подробной информации.
≥Используйте высокоскоростные кабели HDMI с логотипом HDMI (как показано на обложке).
≥При подключении к телевизору, совместимому только с 2-канальным аудиовыходом, звук с 3 каналами и более будет подвергаться
понижающему микшированию (
➡ 78) и выводиться на 2 канала даже при подключении через кабель HDMI. (Понижающее
микширование может оказаться невозможным при использовании некоторых дисков.)
≥Нельзя подключить данный аппарат к устройствам DVI, несовместимым с HDCP.
Для аппаратов, совместимых с системой защиты авторских прав HDCP (Системой защиты цифрового содержания, передающегося
по каналам с высокой пропускной способностью), которые оснащены цифровым входным разъемом DVI (мониторы ПК и т. д.):
На некоторых аппаратах изображения могут не выводиться как следует или вообще не выводиться при подключении с помощью
кабеля с переключателем DVI/HDMI. (Звук выводиться не может.)
Подключение усилителя с
цифровым входным разъемом
Необходимая настройка
OUT
AV2 (DECODER/EXT)
AV1
(TV)
OPTICAL
DIGI
DIGITAL
AL AUDIO OU
UDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
COMPONENT
COMPONENT
VIDEO OUT
VIDEO OUT
P
R
P
B
Y
OUTO
U
T
A
V4
I
V
4
I
N
OPTICAL IN
Оптический цифровой
аудиокабель
При подключении не
допускайте сгибания под
острым углом.
Задняя панель данного
аппарата
Вставьте до
конца, этой
стороной вверх.
Задняя панель
усилителя
Подключение стереоусилителя
S VIDEO
VIDEO
R-AUDIO-L
OUTO
U
T
A
V4 IV
4
I
N
AUDIO IN
R L
Красный Белый
Красный Белый
Аудиокабель
Задняя панель данного
аппарата
Задняя панель усилителя
Подключение телевизора и приемника, совместимых с HDMI
Информация о функции VIERA Link “HDAVI Control
TM
”
При подключении к телевизору Panasonic (VIERA) или приемнику, оснащенному функцией “HDAVI Control”, можно выполнять
связанные операции. [
➡ 36, Операции с подключенным телевизором (VIERA Link “HDAVI Control
TM
”/Q Link)]
≥Нельзя использовать кабели, не совместимые с HDMI.
≥Рекомендуется использовать кабели HDMI производства Panasonic.
Рекомендованный номер детали:
RP-CDHG10 (1,0 м), RP-CDHG15 (1,5 м), RP-CDHG20 (2,0 м), RP-CDHG30 (3,0 м), RP-CDHG50 (5,0 м) и т. д.
RF
RF
IN
IN
RF
RF
OUT
OUT
AV2 (DECODER/EXT)
AV1
(TV)
OPTICAL
DIGI
DIGITAL
AL AUDIO OU
UDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
COMPONENT
COMPONENT
VIDEO OUT
VIDEO OUT
P
R
P
B
Y
A
AV OU
V OUT
T
S VIDEO
VIDEO
R-AUDIO-L
OUTO
U
T
A
V4 IV
4
I
N
HDMI AV OUT
HDMI IN
HDMI IN
HDMI OUT
AV
Задняя панель данного аппарата
Кабель HDMI
Кабель HDMI
21-штекерный
кабель СКАРТ с
полной разводкой
Задняя панель телевизора
Задняя панель
приемника
Подключение к телевизору Panasonic
(VIERA)
При подключении 21-штекерного кабеля
СКАРТ доступны следующие функции.
≥Загрузка с телевизора (
➡ 36)
≥Прямая запись с телевизора (
➡ 36)
≥Просмотр изображений с цифрового/
спутникового приемника или декодера
(В этом случае телевизионный вход
нужно обязательно переключить на “AV”.)
≥Установите “Цифpoвoй aудиoвыхoд” на
“HDMI и oптичecкий” (
➡ 62).
(Настройка по умолчанию: “HDMI и
oптичecкий”.)
Необходимая настройка
Примечания
