Те
хническ
ая
информация
●
Част
о з
адав
ае
мые
вопро
сы
и
пр
.
51

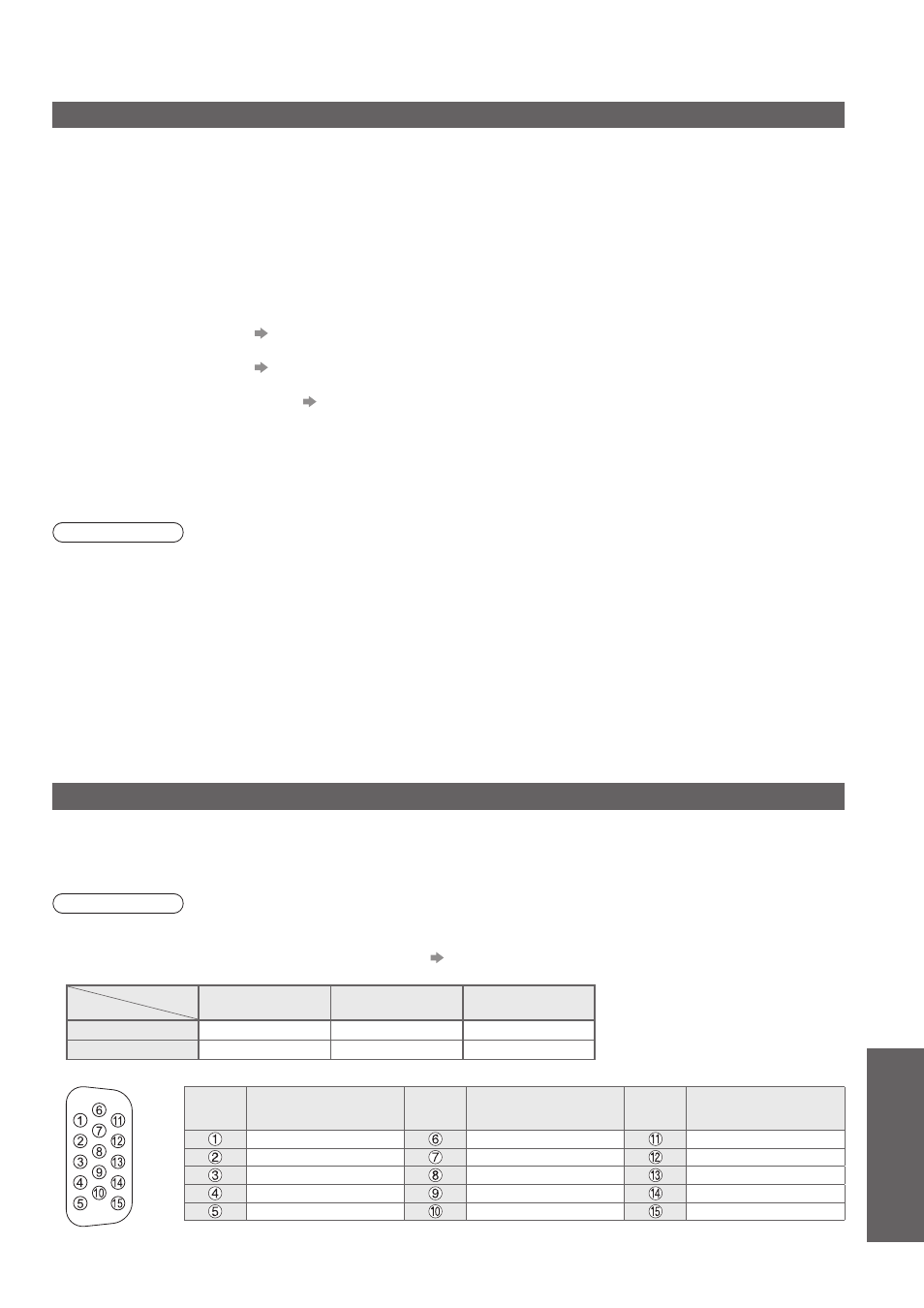

Подсоединение HDMI
HDMI (мультимедийный интерфейс высокой четкости) является первым в мире полностью цифровым
бытовым аудио-видео интерфейсом, совместимым с сигналами несжатого формата.
Интерфейс HDMI позволяет Вам наслаждаться цифровыми изображениями высокой четкости и
высококачественным звуком с помощью подсоединения телевизора и оборудования. Совместимое с
интерфейсом HDMI оборудование ( 1), снабженное выходным разъемом HDMI или DVI, например, DVD
плеер, спутниковый приемник или игровая приставка, может быть подсоединено к разъему HDMI, используя
HDMI-совместимый (полнопроводной) кабель.
Относительно подсоединений см. раздел “Внешнее оборудование” (стр. 46).
Применимые функции HDMI
■
Входной аудиосигнал : 2-кан. линейная ИКМ (частоты дискретизации - 48 кГц, 44,1 кГц, 32 кГц)
●
Входной видеосигнал : 480i, 480p, 576i, 576p, 720p, 1080i и 1080p
●
“Поддерживаемые форматы входных видеосигналов” (стр. 52)
Подберите установки выходного сигнала цифрового оборудования.
Input PC signal :
●
“Поддерживаемые форматы входных видеосигналов” (стр. 52)
Подберите установки выходного сигнала ПК.
VIERA Link (HDAVI Control 4) :
●
“VIERA Link” (стр. 41)
x.v.Colour™
●
Соединение DVI
■
Если внешнее оборудование имеет только выход DVI, подсоедините разъем HDMI1 / 3 с помощью кабеля
с адаптером с DVI на HDMI ( 2).
Когда используется кабель с адаптером с DVI на HDMI, подсоедините аудио кабель к входному аудио
разъему (HDMI1: используйте разъемы COMPONENT-AUDIO / HDMI3: используйте разъемы AV3-AUDIO).
Примечание
Аудио установки могут быть выполнены на экране меню “Вход HDMI1 / 3”. (стр. 25)
●
Разъемы HDMI2 предназначены только для цифровых аудио сигналов.
●
Если подсоединенное оборудование имеет функцию регулировки формата изображения, то установите
●
формат изображения на значение “16:9”.
Эти соединители HDMI являются соединителями “Типа A”.
●
Эти соединители HDMI совместимы с системой защиты авторских прав HDCP (High-Bandwidth Digital
●
Content Protection).
Оборудование, не имеющее выходных цифровых разъемов, может быть подсоединено к входным
●
разъемам “COMPONENT”, “S-VIDEO” или “VIDEO”, чтобы получать аналоговые сигналы.
Этот телевизор оснащен технологией HDMI™ (Версия 1,3a с x.v.Colour™).
●
(1): На оборудовании, совместимом с интерфейсом HDMI, отображается логотип HDMI.
(2): Обратитесь в Ваш местный магазин по продаже цифрового оборудования.
Подсоединение ПК
К этому телевизору может быть подключен ПК так, что на телевизоре отображается экран ПК и слышен звук.
Сигналы ПК, которые могут вводиться: Частота горизонтальной развертки от 31 до 69 кГц; частота вертикальной развертки
●
от 59 до 86 Гц (сигнал, содержащий более 1024 линий, может вызвать неправильное отображение изображения).
Адаптер ПК не нужен для совместимого с DOS/V 15-штырькового соединителя D-sub.
●
Примечание
Некоторые модели ПК не могут быть подключены к этому телевизору.
●
При использовании ПК установите качество цвета дисплея ПК на самое высокое значение.
●
Относительно подробностей применимых сигналов ПК
●
“Поддерживаемые форматы входных видеосигналов” (стр. 52)
Максимальное разрешение дисплея
●
Модель No
Формат
TX-PR37X10
TX-PR37X11
TX-PR42X10
TX-PR42X11
TX-PR50X10
4:3 768 × 720 пикселы 768 × 768 пикселы 1024 × 768 пикселы
16:9 1024 × 720 пикселы 1024 × 768 пикселы 1366 × 768 пикселы
Сигнал 15-штырькового соединителя D-sub
●
Номер
штекера
Название сигнала
Номер
штекера
Название сигнала
Номер
штекера
Название сигнала
R GND (Заземление) NC (не подсоединен)
G GND (Заземление) NC (не подсоединен)
B GND (Заземление) HD
NC (не подсоединен) NC (не подсоединен) VD
GND (Заземление) GND (Заземление) NC (не подсоединен)
