Основные подсоединения – Инструкция по эксплуатации Panasonic TX-PR37X11
Страница 10
RGB
VIDEO
RGB
VIDEO
S VIDEO
P
B
P
R
L
R
L
R
Y
HDMI1
AUDIO
OUT
AUDIO
IN
COMPONENT
AV1
AV2
HDMI2
RGB
VIDEO
RGB
VIDEO
S VIDEO
P
B
P
R
L
R
L
R
Y
HDMI1
AUDIO
OUT
AUDIO
IN
COMPONENT
AV1
AV2
HDMI2
RF OUT
RF IN
10
Основные подсоединения
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат отсоединен от сетевой розетки.
При отсоединении шнура питания обязательно сначала отсоедините штепсельную вилку от сетевой розетки.

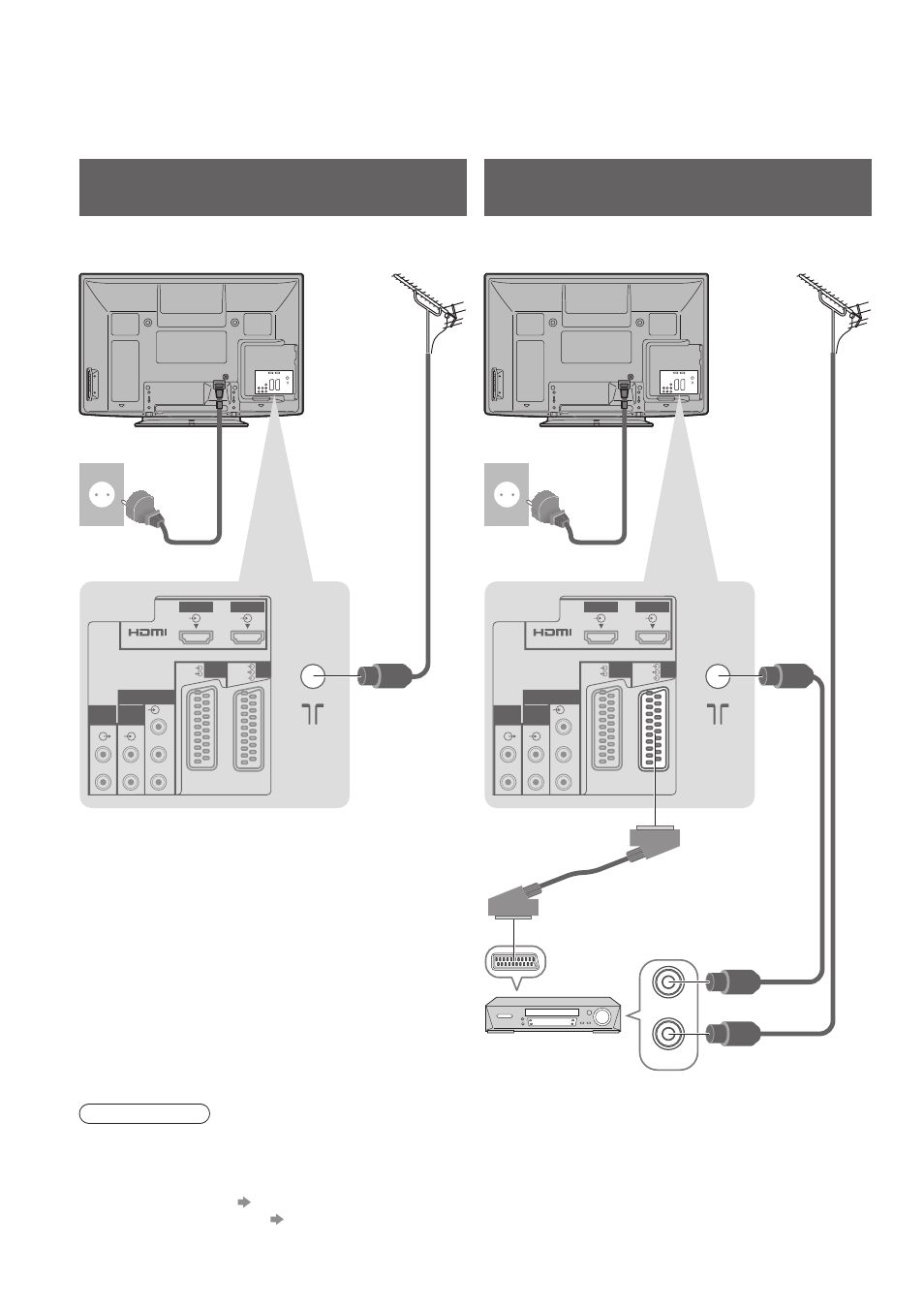

Пример 1
Подсоединение антенны
Пример 2
Подсоединение проигрывателя DVD / ВКМ
Tолько телевизор
Телевизор, проигрыватель DVD или ВКМ
Примечание
Подсоедините к гнезду AV1 / AV2 телевизора для проигрывателя DVD / ВКМ, поддерживающего Q-Link
●
(стр. 40).
Для оборудования, совместимого с интерфейсом HDMI, возможно подсоединение к разъемам HDMI
●
(HDMI1 / HDMI2 / HDMI3), используя кабель HDMI (стр. 46).
Соединение Q-Link
●
стр. 38
Соединение VIERA Link
●
стр. 38 и стр. 39
Прочитайте также руководство по эксплуатации оборудования.
●
Шнур питания
(поставляется)
Шнур питания
(поставляется)
Полнопроводной
кабель SCART
Проигрыватель
DVD или ВКМ
Кабель RF
Наземная
антенна
Наземная
антенна
Задняя панель телевизора
Задняя панель телевизора
Кабель RF
Переменный ток
220-240 В 50 / 60 Гц
Переменный ток
220-240 В 50 / 60 Гц
Кабель RF
