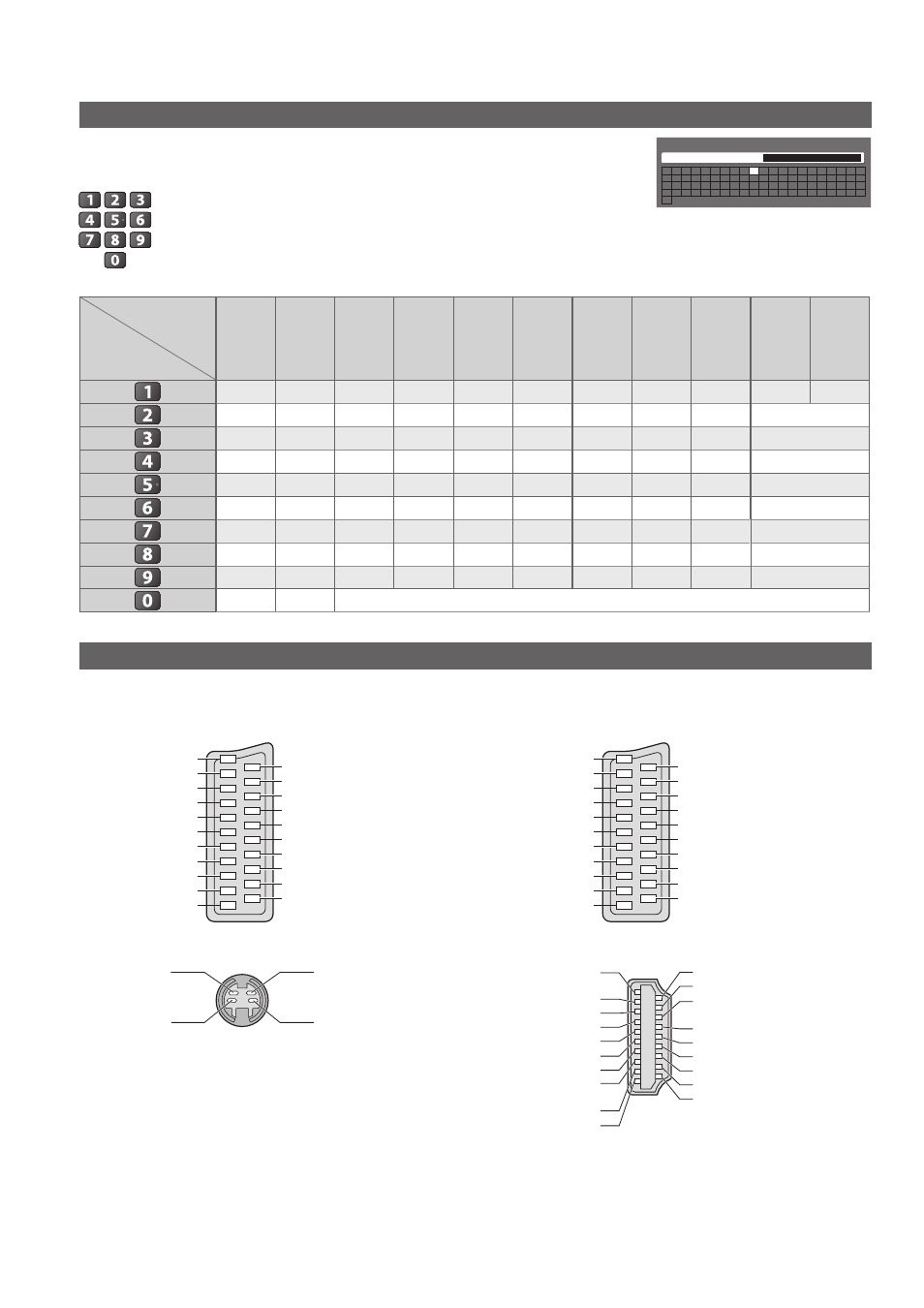

Техническая информация
Список символов для цифровых кнопок
Вы можете вводить символы с помощью цифровых кнопок для свободных
пунктов ввода.
Повторно нажимайте цифровую кнопку до тех пор, пока не появится нужный символ.
Переименовать вход
Имя
А Б В
Г
Д Е Ж З И Й К
Л М Н
Х Ц Ч Ш Щ Ъ Ы Ь Э Ю
a
б
в
г
д
е
ж
з
и
й
к
л м
н
х
ц
ч ш щ ъ ы
ь
э ю я
!
O П Р С Т
У
Я 0
1
2
3
4
5
6
7
8
:
#
(
)
+
-
.
о
п
р
с
т
у
Ф
9
*
_
ф
Символ автоматически вводится, если Вы оставите на одну секунду.
●
Вы также можете ввести символ, нажимая кнопку OK или другие
●
цифровые кнопки в течение одной секунды.
Таблица символов:
Количество
нажатий
Цифровые
кнопки
1
2
3
4
5
6
7
8
9
10
11
.
1
!
:
#
+
-
*
_
(
)
2
а
б
в
г
А
Б
В
Г
3
д
е
ж
з
Д
Е
Ж
З
4
и
й
к
л
И
Й
К
Л
5
м
н
о
п
М
Н
О
П
6
р
с
т
у
Р
С
Т
У
7
ф
х
ц
ч
Ф
Х
Ц
Ч
8
ш
щ
ъ
ы
Ш
Щ
Ъ
Ы
9
ь
э
ю
я
Ь
Э
Ю
Я
Пробел
0
Информация о разъемах SCART, S-VIDEO и HDMI
AV1
■
Разъем SCART
(RGB, VIDEO, Q-Link)
Подходящими входами для AV1 являются RGB (красный /
зеленый / синий).
AV2
■
Разъем SCART
(RGB, VIDEO, S-VIDEO, Q-Link)
AV2 - Контакты 15 и 20 зависят от переключения AV2
S-VHS / VIDEO.
Разъем земля
21
CVBS выход (видео) 19
CVBS земля
17
Красный вход
15
Красный земля 13
Зеленый вход
11
Зеленый земля
9
Синий вход
7
Синий земля
5
Аудио выход (Л)
3
Аудио выход (П)
1
20 CVBS вход (видео)
18 Состояние RGB земля
16 Состояние RGB
14 Земля
12 --
10 Данные Q-Link
8 Состояние CVBS
6 Аудио вход (Л)
4 Аудио земля
2 Аудио вход (П)
Разъем земля
21
CVBS выход (видео) 19
CVBS земля
17
Красный вход, S.C. - вход 15
Красный земля
13
Зеленый вход
11
Зеленый земля
9
Синий вход
7
Синий земля
5
Аудио выход (Л)
3
Аудио выход (П)
1
20 CVBS вход (видео)
18 Состояние RGB земля
16 Состояние RGB
14 Земля
12 --
10 Данные Q-Link
8 Состояние CVBS
6 Аудио вход (Л)
4 Аудио земля
2 Аудио вход (П)
AV3
■
S-VIDEO 4-штыревой разъем
Разъем
■
HDMI
Хроматические
данные вход
Сигнал яркости вход
Хроматические
данные земля
Сигнал яркости земля
Детектор “горячего”
подключения
19
Заземление DDC/CEC 17
Сигнал SCL
15
Сигнал CEC Экран тактовой 13
астоты сигнала TMDS 11
Сигнал TMDS Data0− 9
Сигнал TMDS Data0+ 7
Экран сигнала
TMDS Data1
5
Сигнал TMDS Data2− 3
Сигнал TMDS Data2+ 1
18 Питание +5 В
16 Сигнал SDA
14 Зарезервирован (в кабеле, но
не подсоединен к устройству)
12 Тактовая частота TMDS−
10 Тактовая частота TMDS+
8 Экран сигнала TMDS Data0
6 Сигнал TMDS Data1−
4 Сигнал TMDS Data1+
2 Экран сигнала TMDS Data2
