23

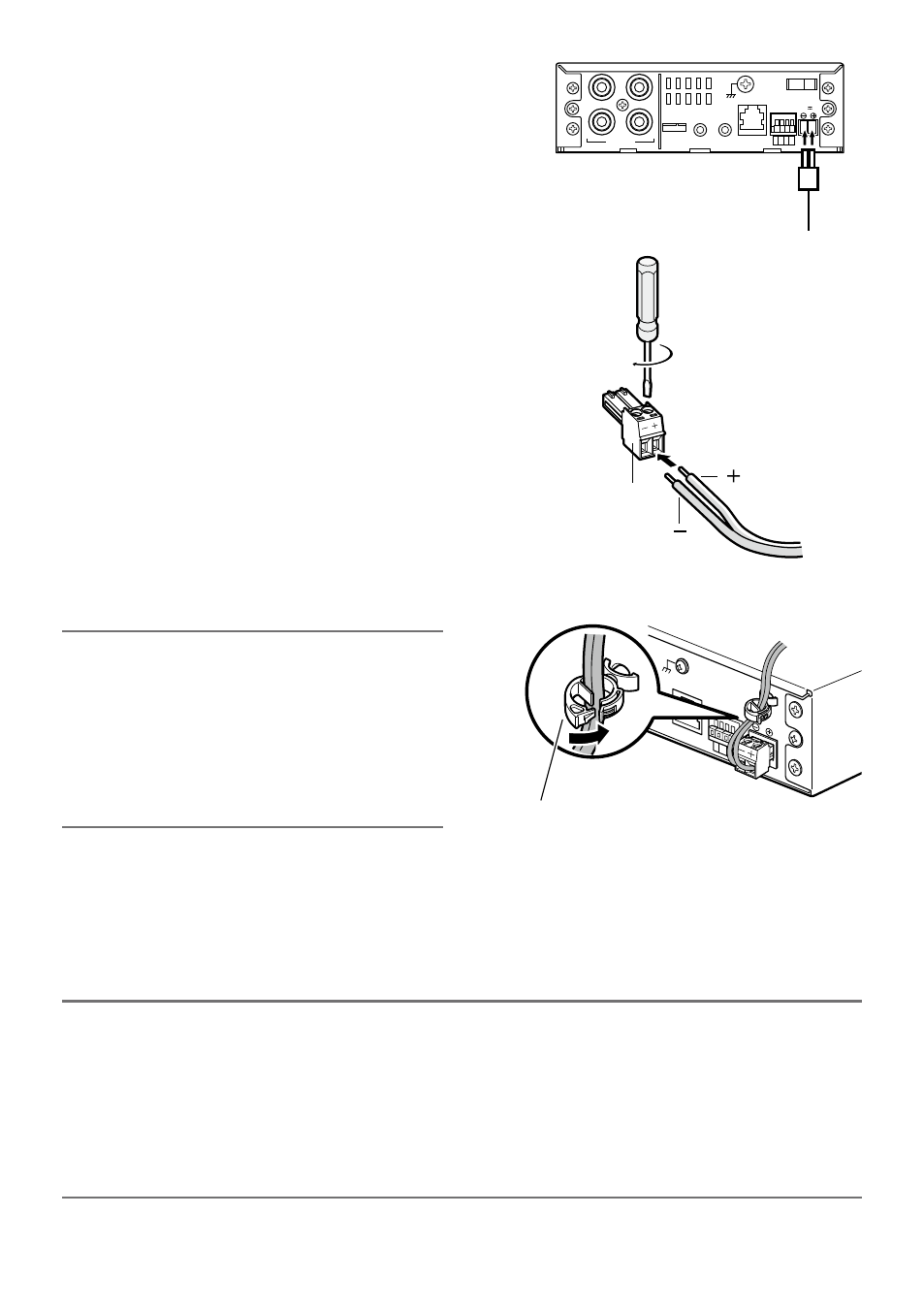

При использовании источника питания
пост.т. 12 В
q Ослабляют винт разъема шнура питания
(аксессуар).
w Подсоединяют шнур питания пост.т. 12 В к
его разъему.
Снимают наружную оболочку конца шнура
на длине от 3 мм до 7 мм с достаточным
скручиванием конца жилы во избежание
короткого замыкания.
Спецификация кабеля (проволок): 16 AWG -
28 AWG, одножильный, скрученный
* Проверяют, не обнажен ли участок жилы со
снятой оболочкой и надежно ли она подсо-
единена.
e Ослабляют винт джека шнура питания.
r Подсоединяют разъем шнура питания к
гнезду для подключения шнура питания
пост.т. 12 В, имеющемуся на задней стенке
модуля.
t Плотно скрепляют шнур питания скобой
для крепления кабеля.
Важно:
• Нужно обязательно использовать разъем
шнура питания скобой, поставленный вме-
сте с данным прибором.
• Следует обязательно вставить джек шнура
питания (аксессуар) в гнездо для подклю-
чения шнура питания пост.т. 12 В до отказа.
В противном случае может возникнуть
повреждение или неисправность модуля.
4 3 2 1
RS-485
SIGNAL
GND
12V IN
2
1
4
3
VIDEO IN
MIC/LINE
IN
SET SW
AUDIO
OUT
EXT I/O
К источнику питания пост.т. 12 В
(Пост.т. напряже-
нием 12 В)
(GND)
Джек шнура питания
(дополнительный)
RS-485
DC12V IN
SIGNAL
GND
EXT I/O
2
3
4
1
Кабельный зажим
При использовании устройства PoE (IEEE802.3af-совместимое)
Соединяют устройство PoE (такое, как концентратор) с сетевым коннектором модуля LAN-кабелем
(категории 5 или лучше).
Важно:
• Следует использовать все 4 пары (8 контактов) LAN-кабеля.
• Максимальная длина кабеля равна 100 м.
• Следует убедиться, что применяемое устройство PoE совместимо со стандартом IEEE802.3af.
• Если для питания подсоединяются источник питания пост.т. 12 В и устройство PoE, то PoE испо-
льзуется в качестве источника питания.
• Когда отсоединен LAN-кабель, то следует снова подсоединить его примерно через 2 секунды
после отсоединения. Если шнур подсоединяется быстро, то может случиться, что питание от
устройства PoE не будет осуществляться.
