15

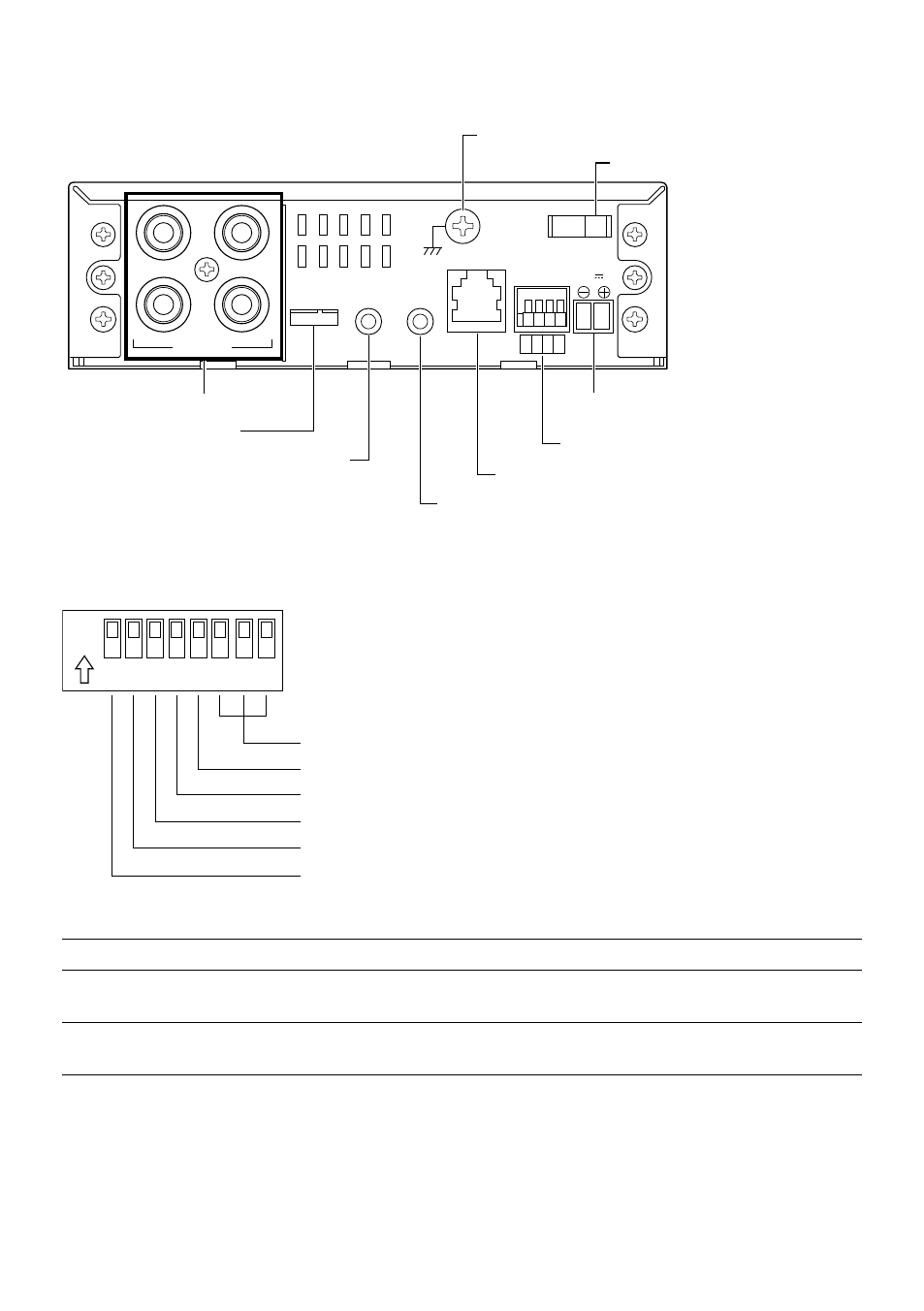

Вид сзади
6 7 8
1
Переключатель согласующего резистора видеовхода 4
Переключатель согласующего резистора видеовхода 3
Переключатель согласующего резистора видеовхода 2
Переключатель согласующего резистора видеовхода 1
Переключатель согласующего резистора RS-485
Резервный
Переключатели
2 3 4 5
ON
Вкл.
Откл
По умолчанию
Переключатели согласующего резистора
видеовхода от 1 до 4
Включен
Не включен
Вкл.
Переключатель согласующего резистора
RS-485
Включен
Не включен
Вкл.
4 3 2 1
RS-485
SIGNAL
GND
12V IN
2
1
4
3
VIDEO IN
MIC/LINE
IN
SET SW
AUDIO
OUT
EXT I/O
Коннекторы видеовходов
Переключатели
Коннектор микрофонного/
линейного входов
Коннектор аудиовыходов
Порт RS-485
Контакт SIGNAL GND
Гнезда EXT I/O
Гнезда для подключения шнура
питания пост. т. 12 В
Кабельный зажим
